Selección De Los Kits De Ramificación De Refrigerante; Refnets De Refrigerante; Limitaciones De Las Tuberías; Restricciones En La Longitud De Las Tuberías - Daikin KHRQ23M29H Installationsanleitung

El grosor de las tuberías de refrigerante debe ajustarse a la
legislación correspondiente. El grosor mínimo de las tuberías de
R410A debe ajustarse a la siguiente tabla.
Ø tubería
6,4
9,5
12,7
15,9
19,1
22,2
28,6
34,9
En caso de que los tamaños de tubería (los tamaños en
pulgadas) no estén disponibles, se permite también utilizar otros
diámetros (tamaños en centímetros) teniendo en cuenta lo
siguiente:
seleccione el tamaño de tubo más próximo al tamaño
requerido.
utilice los adaptadores apropiados para el cambio de
tuberías en pulgadas a milímetros (suministro de campo).
9.3. Selección de los kits de ramificación
de refrigerante

Refnets de refrigerante

Si utiliza empalmes refnet en la primera ramificación,
empezando por la unidad exterior, elija una de las siguientes
opciones, en función de la capacidad de la unidad exterior (por
ejemplo: empalme refnet a).
Tipo de capacidad Nombre del kit de ramificación de refrigerante
de la unidad
exterior (CV)
10 KHRQ23M29T
12~16 KHRQ23M64T
En el caso de los empalmes refnet que no sean de la primera
ramificación (por ejemplo, empalmes refnet b y c), seleccione el
modelo de kit de ramificación adecuado en función del índice de
capacidad total de todas las unidades interiores conectadas
después de la ramificación de refrigerante.
Nombre del kit de ramificación de refrigerante
Índice de capacidad
unidad interior
<200 KHRQ23M20T
200≤x<290 KHRQ23M29T
290≤x<640 KHRQ23M64T
640≥ KHRQ23M75T
En lo que respecta a los cabezales refnet, elija una opción de la
siguiente tabla de acuerdo con la capacidad total de todas las
unidades interiores conectadas por debajo del cabezal refnet:
Nombre del kit de ramificación de refrigerante
Índice de capacidad
unidad interior
<200 KHRQ23M29H
200≤x<290 KHRQ23M29H
290≤x<640 KHRQ23M64H
640≥ KHRQ23M75H
AVISO
Los kits de ramificación de refrigerante sólo pueden
utilizarse con R410A.
REYAQ10~16P7Y1B
Unidad exterior del sistema VRVIII
4PW62582-1A – 08.2011
Grosor mínimo t (mm)
0,80
0,80
0,80
0,99
0,80
0,80
0,99
1,21
3 tuberías 2 tuberías
KHRQ22M29T
KHRQ22M64T
3 tuberías 2 tuberías
KHRQ22M20T
KHRQ22M29T
KHRQ22M64T
KHRQ22M75T
3 tuberías 2 tuberías
KHRQ22M29H
KHRQ22M29H
KHRQ22M64H
KHRQ22M75H
9.4. Limitaciones de las tuberías
Restricciones en la longitud de las tuberías
Asegúrese de instalar las tuberías según las indicaciones de
intervalo de longitudes, diferencias de nivel y longitudes después de
la ramificación facilitadas a continuación ("8"=HXHD125):

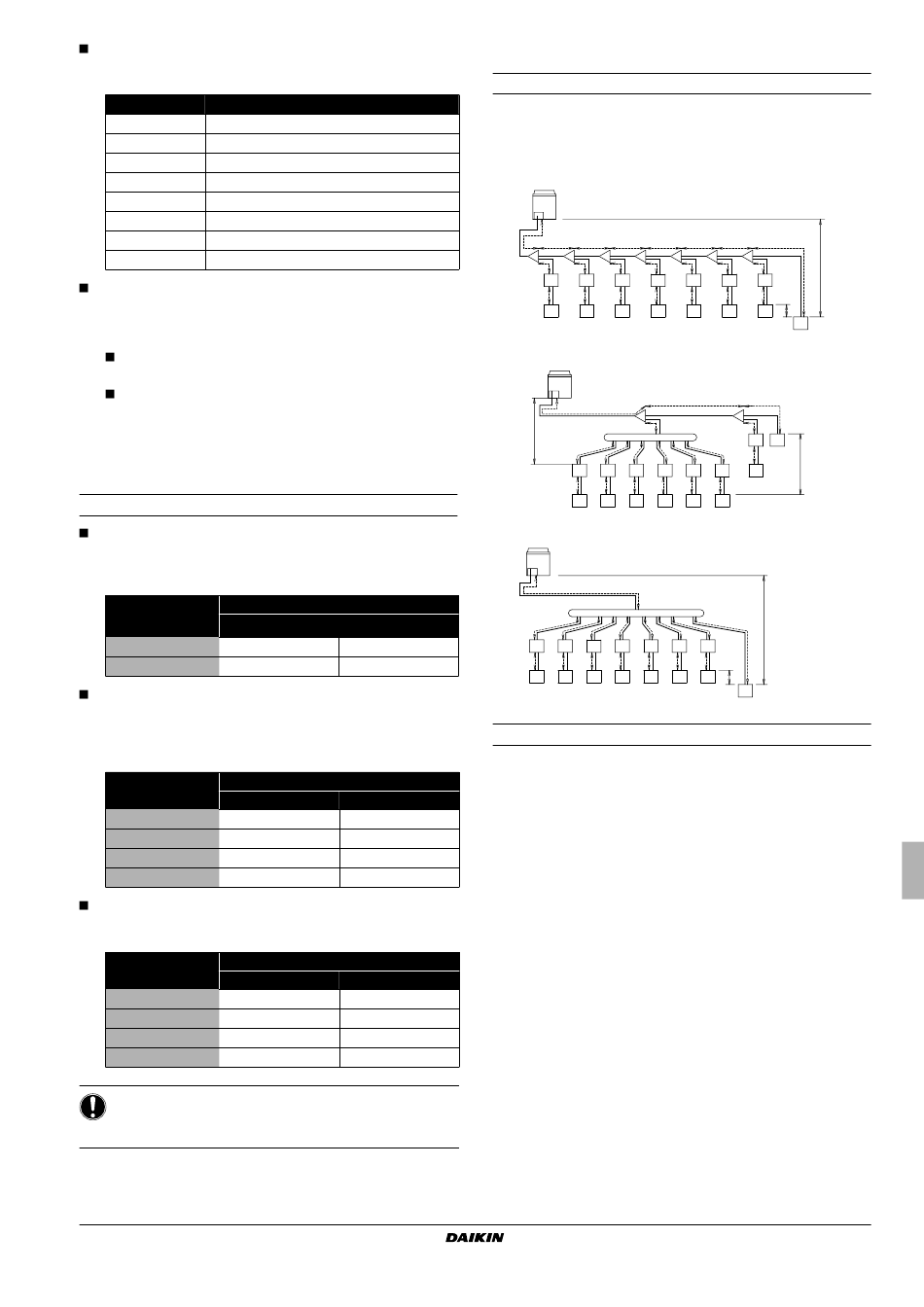

Ejemplo 1: Ramificación con empalme refnet
a b c d e
A B C D
h i j k
BS BS BS BS
q r s t
1 2 3 4
Ejemplo 2: Ramificación con empalme refnet y cabezal refnet
a
A
b
H1
c d e
BS BS BS BS
n p q r
1 2 3 4
Ejemplo 3: Ramificación con cabezal refnet
a
b c d e
f
BS BS BS BS BS
j k m n p
1 2 3 4 5
Longitudes máximas permitidas
Longitud real de tubería entre unidad exterior e interior ≤100 m
Ejemplo 1: a+b+c+d+e+f+g+p≤100 m
Ejemplo 2: a+i+k≤100 m
Ejemplo 3: a+i≤100 m
Longitud equivalente de tuberías
y exteriores ≤120 m (longitud equivalente de tubería de refnet de
0,5 m y del cabezal de 1,0 m).
Longitud equivalente de tuberías de BSVQ100 = 4 m
Longitud equivalente de tuberías de BSVQ160 = 4 m
Longitud equivalente de tuberías de BSVQ250 = 6 m
Longitud de tuberías total de la unidad exterior a todas las unidades
interiores ≤300 m
Longitud de tubería desde el primer kit de ramificación (empalme
refnet o cabezal refnet) a la unidad interior ≤40 m
[Ejemplo 1]: unidad 8: b+c+d+e+f+g+p≤40 m
[Ejemplo 2]: unidad 6: b+h+t≤40 m, unidad 8: i+k≤40 m
[Ejemplo 3]: unidad 8: i≤40 m, unidad 2: c+k≤40 m
g
f
H1
E F G
p
l m n
BS BS BS
u v w
5 6 7 H2
8
i
B
k
j
BS
8
m
g
f h
H2
BS BS 7
s t
5 6
H1
g
h i
BS BS
q r
6 7 H2
8
a+b+c+d+k+t≤100 m
a+b+e+q≤100 m
a+d+m≤100 m
entre unidades interiores
