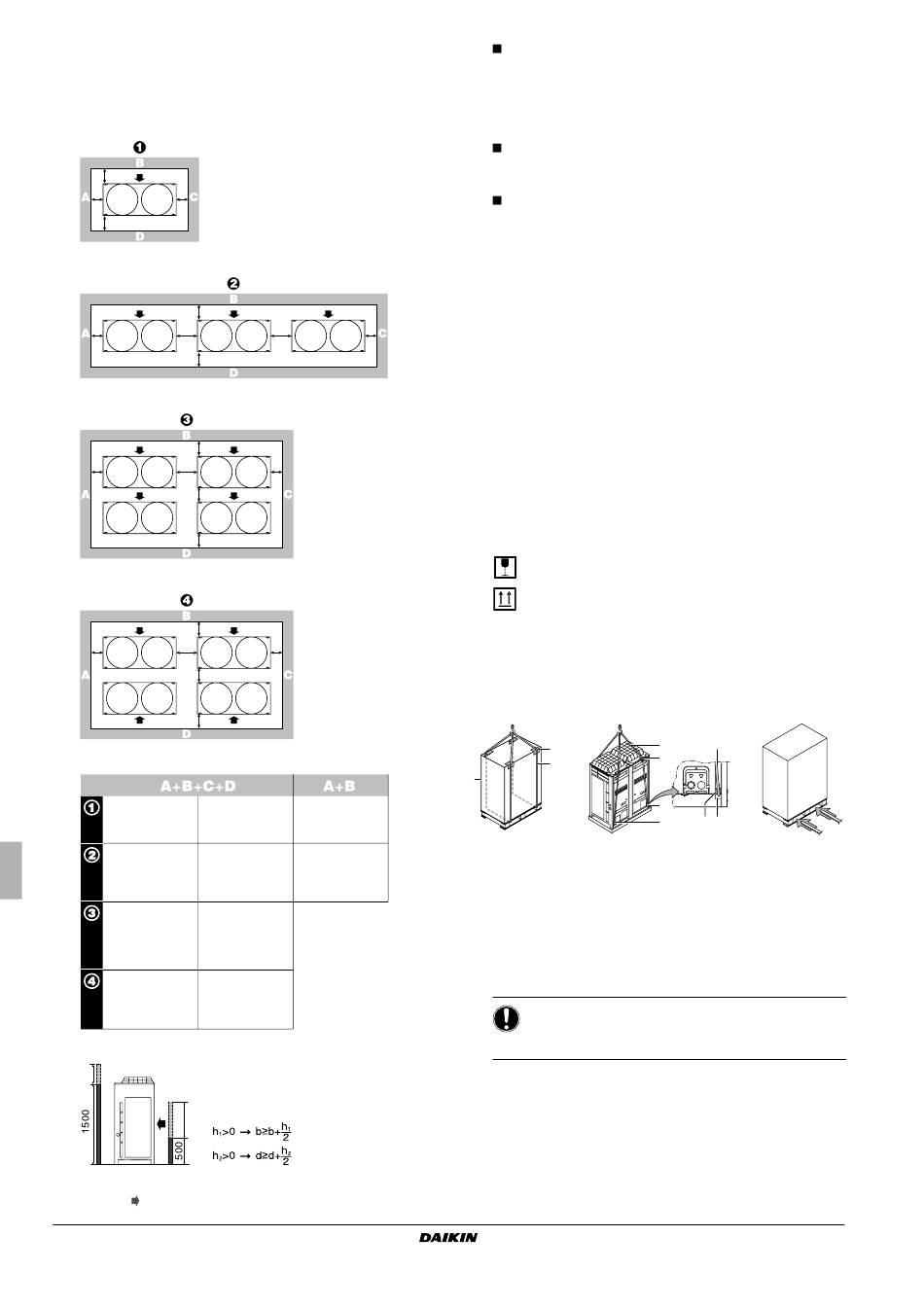

7.2. Espacio para mantenimiento

El espacio alrededor de la unidad debe ser adecuado para trabajos
de mantenimiento y el suficiente para permitir la entrada y salida de
aire. (Tome como referencia la siguiente figura y elija una de las
opciones).
b
a c
d
b
a e
d
b
a
e
f
d
b
a e
d
b
a ≥10 mm a ≥50 mm
b ≥300 mm b ≥100 mm
c ≥10 mm c ≥50 mm
d ≥500 mm d ≥500 mm
a ≥10 mm a ≥50 mm
b ≥300 mm b ≥100 mm
c ≥10 mm c ≥50 mm
d ≥500 mm d ≥500 mm
e ≥20 mm e ≥100 mm
a ≥10 mm a ≥50 mm
b ≥300 mm b ≥100 mm
c ≥10 mm c ≥50 mm
d ≥500 mm d ≥500 mm
e ≥20 mm e ≥100 mm
f ≥600 mm f ≥500 mm
a ≥10 mm a ≥50 mm
b ≥300 mm b ≥100 mm
c ≥10 mm c ≥50 mm
d ≥500 mm d ≥500 mm
e ≥20 mm e ≥100 mm
h
2
h
1
A B C D Obstáculos en los laterales del lugar de instalación
Lado de succión
Manual de instalación
9
e c
c
c
a ≥200 mm
b ≥300 mm
a ≥200 mm
b ≥300 mm
e ≥400 mm
Si en el lugar de instalación hay obstáculos en los lados
A+B+C+D, las alturas de las paredes de los lados A+C no
afectarán las dimensiones del espacio requerido para el
mantenimiento. Consulte la figura anterior para determinar si
las alturas de las paredes de los lados B+D afectan el
espacio requerido para el mantenimiento.
Si en el lugar de instalación hay obstáculos sólo en los lados
A+B, las alturas de las paredes no afectarán en ningún caso
las dimensiones del espacio requerido para el mantenimiento.
El espacio para la instalación indicado por las ilustraciones
está pensado para funcionamiento con calefacción a plena
carga, sin tener en cuenta posibles acumulaciones de hielo.
Si la unidad se instala en climas fríos, hay que sumar a todas
las dimensiones anteriores >500 mm más, para evitar la
acumulación de hielo entre las unidades exteriores.
8. I ,
NSPECCIÓN MANIPULACIÓN
Y DESEMBALAJE DE LA UNIDAD
8.1. Inspección
Se debe comprobar la unidad en el momento de su entrega
e informar inmediatamente sobre cualquier daño al agente de
reclamaciones y al transportista.
8.2. Manipulación
Al manipular la unidad hay que tomar en consideración lo siguiente:
1 Frágil, la unidad debe manipularse con cuidado.
Para evitar daños al compresor, mantenga la unidad en
posición vertical.
2 Analice previamente la ruta por la que se trasladará la unidad.
3 Para evitar daños durante el transporte, traslade la unidad lo
más cerca posible de su lugar de instalación en el embalaje
original.
4
2
1
1 Material de embalaje
2 Eslinga de carga
3 Abertura
4 Protector
4 Eleve la unidad, a poder ser con una grúa y dos correas de por
lo menos 8 m de longitud, tal y como muestra la imagen.
Utilice siempre protectores, para evitar dañar las correas,
y tenga muy en cuenta la posición del centro de gravedad de la
unidad.
AVISO
Utilice una eslinga de carga de ≤20 mm de ancho
capaz de soportar el peso de la unidad.
Utilice una horquilla elevadora sólo para el transporte y sin
retirar la unidad de su palet, tal y como muestra la imagen.
2
2
4
3
4
4 3
