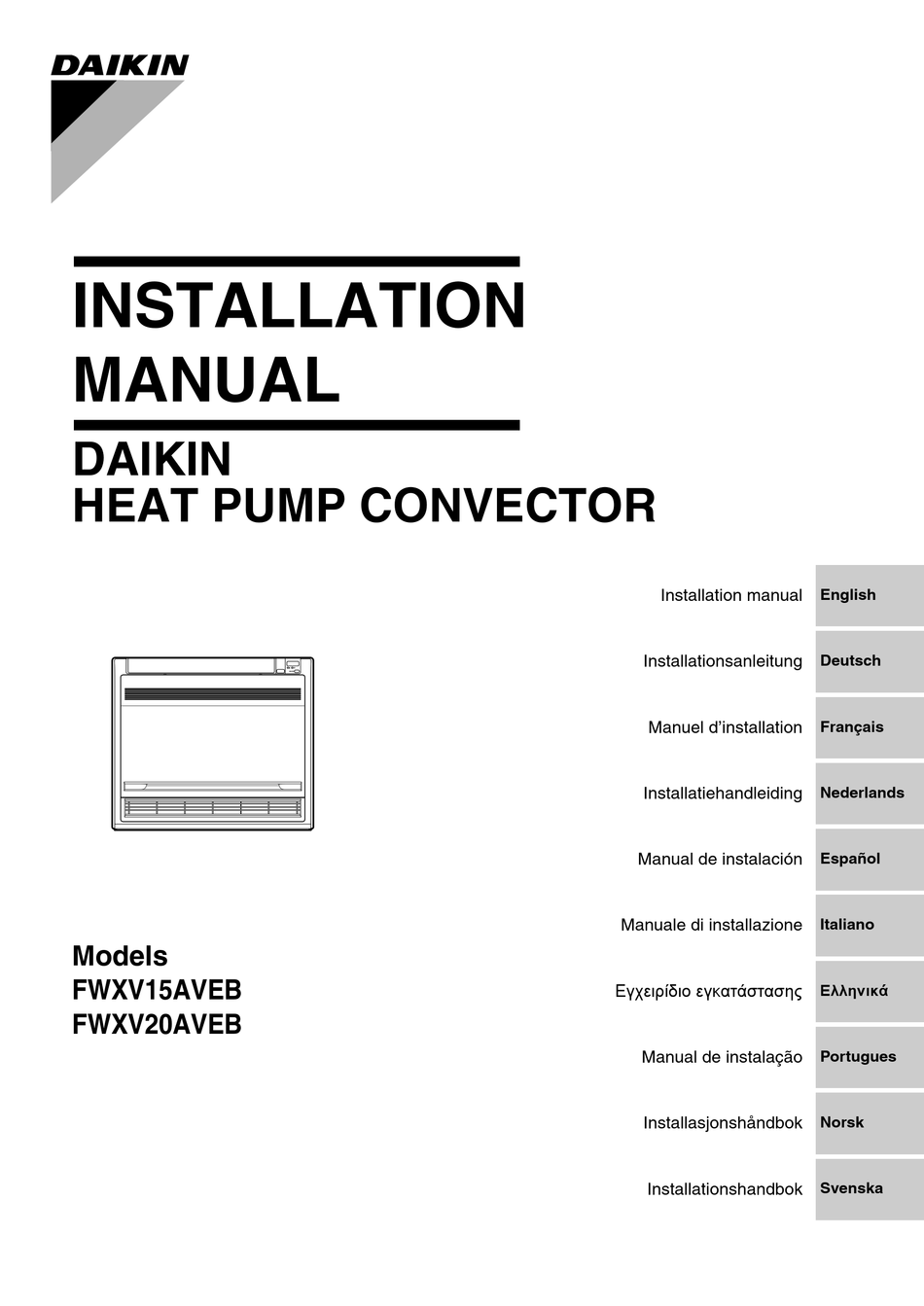

INSTALLATION
MANUAL
DAIKIN

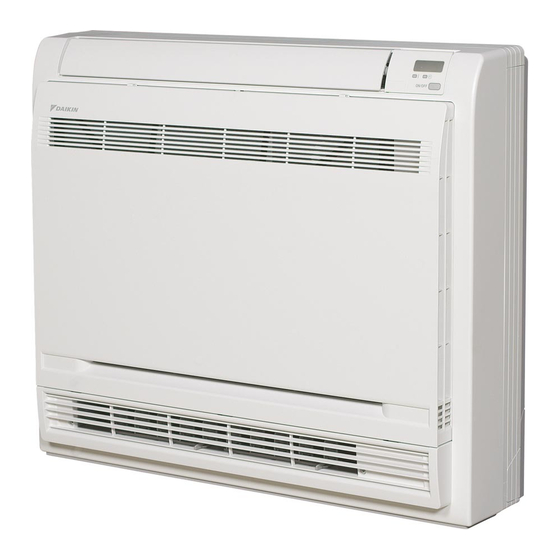

HEAT PUMP CONVECTOR
Models
FWXV15AVEB
FWXV20AVEB
Installation manual
Installationsanleitung
Manuel d'installation
Installatiehandleiding
Manual de instalación
Manuale di installazione
Εγχειρßδιο εγκατÜστασηò
Manual de instalação
Installasjonshåndbok
Installationshandbok
English
Deutsch
Français
Nederlands
Español
Italiano
ΕλληνικÜ
Portugues
Norsk
Svenska
Werbung
Verwandte Anleitungen für Daikin FWXV15AVEB
Inhaltszusammenfassung für Daikin FWXV15AVEB
- Seite 1 INSTALLATION MANUAL DAIKIN HEAT PUMP CONVECTOR Installation manual English Installationsanleitung Deutsch Manuel d’installation Français Installatiehandleiding Nederlands Manual de instalación Español Manuale di installazione Italiano Models FWXV15AVEB Εγχειρßδιο εγκατÜστασηò ΕλληνικÜ FWXV20AVEB Manual de instalação Portugues Installasjonshåndbok Norsk Installationshandbok Svenska...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und ACHTUNG WARNUNG ..Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konse- quenzen wie Tod oder schwere Körperverletzung. -
Seite 3: Auswahl Des Installationsorts
Zubehör – Innengerät Montageplatte Fernbedienungshalter Rohrisolierung Fotokatalytischer Titan-Apatit- Trockenbatterie AAA. LR03 O-Ring Luftreinigungsfilter (Alkali) Ablaufschlauch Bedienungsanleitung Verbindungsrohr Isolierfolie Installationsanleitung Drahtlose Fernbedienung Halteband * Für Einzelheiten zu Rohrisolierung, O-Ring und Verbindungsrohr siehe die Installationsanleitung des Ventilsatzes. Auswahl des Installationsorts • Holen Sie vor der Wahl des Installationsorts die Zustimmung des Benutzers ein. Innengerät •... -
Seite 4: Innengerät-Installationszeichnungen
Innengerät-Installationszeichnungen Das Innengerät kann auf eine der hier dargestellten Arten montiert werden. Ausgesetzt Halb versenkt Versenkt Montageplatte Leiste Gitter (vor Ort zu beschaffen) Bodeninstallation Wandinstallation Befestigungspositionen der Montageplatte. ( 7 0 0 ) (Einheit: mm) 1 3 4 6 4 4 70mm oder mehr Frontgrill Luftfilter... - Seite 5 Installationstipps Abnehmen und Anbringen der Frontplatte • Ausbaumethode 1) Die 2 Anschläge verschieben, bis sie einrasten. 2) Die Frontplatte nach vorn klappen, und die Schnur lösen. 3) Die Frontplatte abnehmen. • Einbaumethode 1) Frontgrill und Frontplatte anbringen, nachdem die Schnur herumgezogen wurde.
-
Seite 6: Installation Des Innengeräts
Installation des Innengeräts (1) Ausgesetzte Installation Installieren des Innengeräts 3 Nasen Frontgrill Gehäuse Vorbereitung • Die Frontplatte öffnen, die 4 Schrauben entfernen, und den Frontgrill Frontgrill durch Ziehen nach vorn abmontieren. entfernen • Zum Entfernen der Schlitzteile das nachstehende Verfahren Frontplatte befolgen. - Seite 7 3-2. Ablaufverrohrung 1) Ein handelsübliches starres PVC-Rohr (im Allgemeinen VP 20-Rohr, Außendurchmesser 26mm, Innendurchmesser 20mm) für die Ablaufleitung verwenden. 2) Der Ablaufschlauch (Außendurchmesser 18mm am Anschlussende, 220mm lang) ist im Lieferumfang des Innengeräts enthalten. Die Ablaufleitung vorbereiten, wie in der nachstehenden Abbildung dargestellt. 3) Die Ablaufleitung sollte Gefälle haben, damit das Wasser gut abläuft, ohne sich anzusammeln.
- Seite 8 Installation des Innengeräts (1) Verdrahtung • Die Sensor-Sicherungsplatte anheben, die vordere Metallplattenabdeckung entfernen, und die Zweigleitungen am Klemmenblock anschließen. 1) Isolieren Sie die Kabelenden ab (15mm). 2) Das Stromversorgungskabel sicher an den Klemmenblock des Hauptschaltkastens anschließen. 3) Schließen Sie die Erdleiter an die entsprechenden Klemmen an. 4) Ziehen Sie an den Drähten, um sicherzustellen, dass sie sicher eingeklemmt sind, und klemmen Sie dann die Drähte mit dem Kabelhalter ein.
- Seite 9 Bei Anschluss an einen elektrischen Nebenschaltkasten 6-1. Verfahren zur Verbindung [Abbildung 1] Vom Hauptschaltkasten des Hauptschaltkastens mit Zum Hauptschaltkasten dem Nebenschaltkasten Entlang den Kabeln zur Decke. 1) Schalten Sie “Altherma” und Hydrobox Kabel vom vor Beginn der Arbeit aus. elektrischen 2) Nehmen Sie die Abdeckung des Betätiger am Zweiwegeventil...
- Seite 10 Installation des Innengeräts (1) Entlüftung ■Entlüftung • Manchmal bilden sich Luftblasen in den Leitungen während Knopf Entlüftungsventil des Probelaufs nach den Bauarbeiten und während des Normalbetriebs. Um Luftblasen in den Rohrleitungen zu entfernen, führen Sie die nachstehenden Schritte zum Entlüften des Geräts aus. Nehmen Sie die Entlüftung vor, während sich das Gerät im Kühl- oder Heizbetrieb befindet.
- Seite 11 Installation des Innengeräts (2) Halbversenkte Installation Hier werden nur die Besonderheiten dieser Einbaumethode beschrieben. Siehe das Kapitel Ausgesetzte Installation für zusätzliche Anweisungen. Wandöffnung 670-690 (Einheit: mm) • Legen Sie eine Wandöffnung in der Größe frei, wie in der Abbildung rechts dargestellt. Öffnungsgröße Wandöffnung Boden...
- Seite 12 Installation des Innengeräts (3) Versenkte Installation Hier werden nur die Besonderheiten dieser Einbaumethode beschrieben. Siehe das Kapitel Ausgesetzte Installation für zusätzliche Anweisungen. Installieren Sie das Gerät gemäß den nachstehenden Anweisungen. Anderenfalls kann es zu einem Versagen der Kühl- und Heizfunktion und zu Kondensation im Haus kommen. 1) Halten Sie genügend Abstand zwischen Hauptgerät und Decke ein, um den Strom von kalter/warmer Luft nicht zu behindern.
- Seite 13 Umstellen des DIP-Schalters für Aufwärts-Luftstrom Stellen Sie den DIP-Schalter für • Einstellung und Gebrauch des Schalters Aufwärts-Luftstrom (SW2-4) auf Schalternummer SW2-4 “ON”, um den Aufwärts-Luftstrom zu begrenzen. Aufwärts- Funktion einstellen Luftstrombegrenzung 1) Den Frontgrill entfernen. 2) Stellen Sie den DIP-Schalter (SW2-4) an der Platine im elektrischen Schaltkasten auf DIP-Schalter für...
- Seite 14 Two-dimensional bar code is a code for manufacturing. 3P257982-1 M09B169 (0912) HT...
