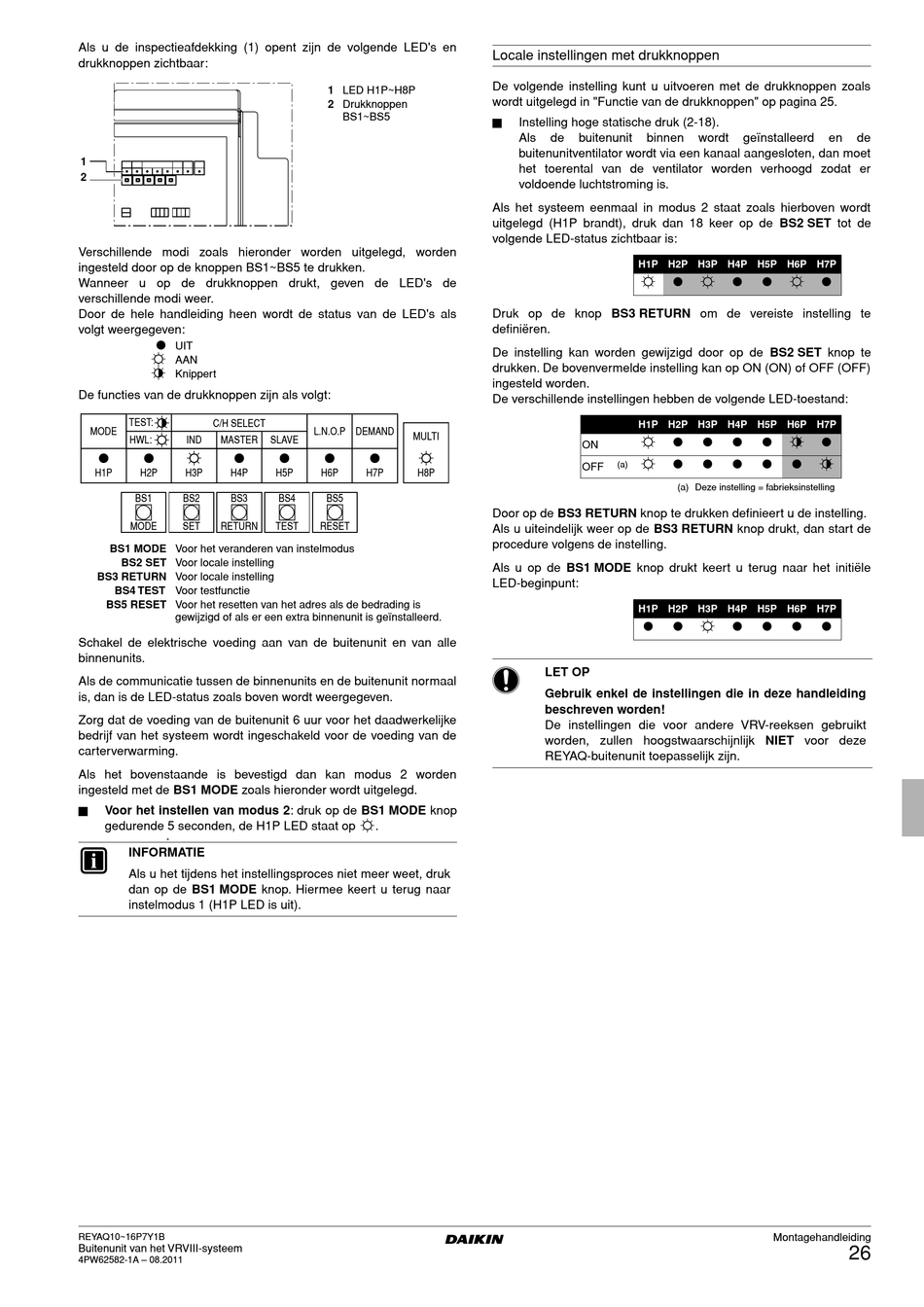

Als u de inspectieafdekking (1) opent zijn de volgende LED's en
drukknoppen zichtbaar:
1
2
Verschillende modi zoals hieronder worden uitgelegd, worden
ingesteld door op de knoppen BS1~BS5 te drukken.
Wanneer u op de drukknoppen drukt, geven de LED's de
verschillende modi weer.
Door de hele handleiding heen wordt de status van de LED's als
volgt weergegeven:
x
UIT
w
AAN
c
Knippert
De functies van de drukknoppen zijn als volgt:
TEST:
C/H SELECT
MODE
HWL: IND MASTER
H1P H2P H3P H4P
BS1 BS2 BS3
MODE SET RETURN
BS1 MODE Voor het veranderen van instelmodus
BS2 SET Voor locale instelling
BS3 RETURN Voor locale instelling
BS4 TEST Voor testfunctie
BS5 RESET Voor het resetten van het adres als de bedrading is
gewijzigd of als er een extra binnenunit is geïnstalleerd.
Schakel de elektrische voeding aan van de buitenunit en van alle
binnenunits.
Als de communicatie tussen de binnenunits en de buitenunit normaal
is, dan is de LED-status zoals boven wordt weergegeven.
Zorg dat de voeding van de buitenunit 6 uur voor het daadwerkelijke
bedrijf van het systeem wordt ingeschakeld voor de voeding van de
carterverwarming.
Als het bovenstaande is bevestigd dan kan modus 2 worden
ingesteld met de BS1 MODE zoals hieronder wordt uitgelegd.
Voor het instellen van modus 2: druk op de BS1 MODE knop
gedurende 5 seconden, de H1P LED staat op
+
INFORMATIE
Als u het tijdens het instellingsproces niet meer weet, druk
dan op de BS1 MODE knop. Hiermee keert u terug naar
instelmodus 1 (H1P LED is uit).
REYAQ10~16P7Y1B
Buitenunit van het VRVIII-systeem
4PW62582-1A – 08.2011
1 LED H1P~H8P
2 Drukknoppen
BS1~BS5
L.N.O.P DEMAND
MULTI
SLAVE
H5P H6P H7P H8P
BS4 BS5
TEST RESET
w
.

Locale instellingen met drukknoppen

De volgende instelling kunt u uitvoeren met de drukknoppen zoals
wordt uitgelegd in "Functie van de drukknoppen" op pagina 25.
Instelling hoge statische druk (2-18).
Als de buitenunit binnen
buitenunitventilator wordt via een kanaal aangesloten, dan moet
het toerental van de ventilator worden verhoogd zodat er
voldoende luchtstroming is.
Als het systeem eenmaal in modus 2 staat zoals hierboven wordt
uitgelegd (H1P brandt), druk dan 18 keer op de BS2 SET tot de
volgende LED-status zichtbaar is:
H1P H2P H3P H4P H5P H6P H7P
w x w x x w x
Druk op de knop BS3 RETURN om de vereiste instelling te
definiëren.
De instelling kan worden gewijzigd door op de BS2 SET knop te
drukken. De bovenvermelde instelling kan op ON (ON) of OFF (OFF)
ingesteld worden.
De verschillende instellingen hebben de volgende LED-toestand:
H1P H2P H3P H4P H5P H6P H7P
w x x x x c x
ON
w x x x x x c
(a)
OFF
Door op de BS3 RETURN knop te drukken definieert u de instelling.
Als u uiteindelijk weer op de BS3 RETURN knop drukt, dan start de
procedure volgens de instelling.
Als u op de BS1 MODE knop drukt keert u terug naar het initiële
LED-beginpunt:
H1P H2P H3P H4P H5P H6P H7P
x x w x x x x
LET OP
Gebruik enkel de instellingen die in deze handleiding
beschreven worden!
De instellingen die voor andere VRV-reeksen gebruikt
worden, zullen hoogstwaarschijnlijk NIET voor deze
REYAQ-buitenunit toepasselijk zijn.
wordt geïnstalleerd en
(a) Deze instelling = fabrieksinstelling
