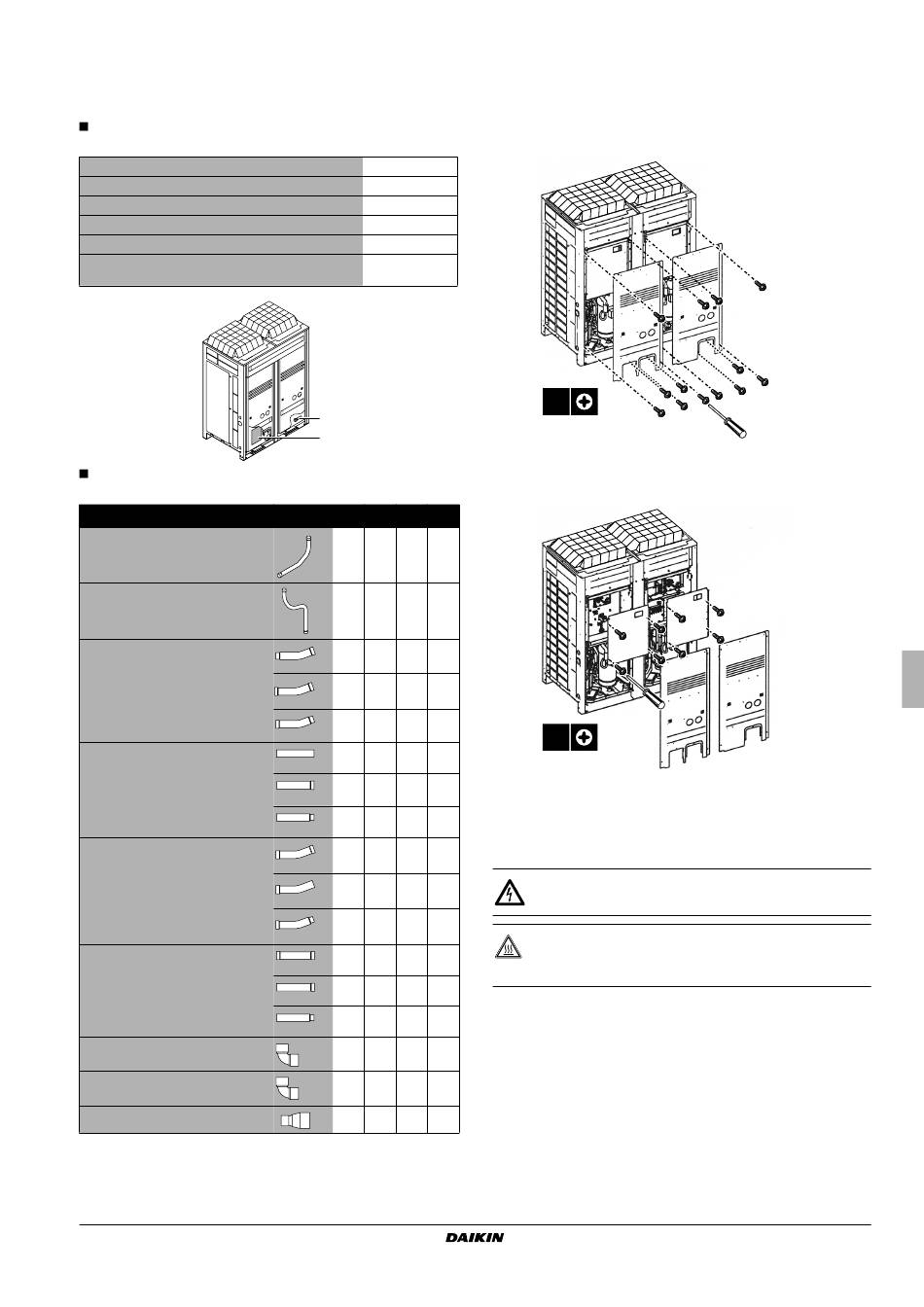

4.1. Mitgelieferte Zubehörteile
In Position 1 in der Abbildung unten befinden sich die folgenden
Zubehörteile, die mit der Einheit geliefert werden.
Installationsanleitung
Betriebsanleitung
Zusätzlicher Aufkleber für Kältemittelfüllung
Aufkleber mit Installationsinformationen
Aufkleber zu fluorierten Treibhausgasen
Mehrsprachiger Aufkleber mit Hinweisen zu fluorierten
Treibhausgasen
In Position 2 in der Abbildung oben befinden sich die folgenden
Zubehörteile, die mit der Einheit geliefert werden.
Flüssigkeitsrohr (1)
Flüssigkeitsrohr (2)
Sauggasrohr (1)
Sauggasrohr (2)
HP/LP Zubehörrohr (1)
HP/LP Zubehörrohr (2)
Verbindungsstück (Winkel von 90°) (1)
Verbindungsstück (Winkel von 90°) (2)
Verbindungsstück
REYAQ10~16P7Y1B
VRVIII System-Außeneinheit
4PW62582-1A – 08.2011
1x
1x
1x
1x
1x
1x
2
1
10 12 14 16
1x 1x 1x 1x
1x 1x 1x 1x
— — — —
Ø22.2
1x — — —
Ø22.2
— 1x 1x 1x
Ø28.6
— — — —
Ø19.1
1x — — —
Ø22.2
— 1x 1x 1x
Ø28.6
— — — —
Ø15.9
1x 1x — —
Ø19.1
— — 1x 1x
Ø19.1
— — — —
Ø15.9
1x 1x — —
Ø19.1
— — 1x 1x
Ø22.2
1x 1x 1x 1x
Ø25.4
1x 1x 1x 1x
Ø19.1
— — — —
5. Ü
BERSICHT ÜBER DIE
5.1. Einheit öffnen
Um Zugang zu der Einheit
Vorderseitenabdeckungen wie folgt entfernt werden:
13x
Wenn die Vorderseitenabdeckungen entfernt sind, kann Zugang zum
Elektrokasten erhalten werden,
Elektrokastens wie folgt entfernt wird:
8x
Die Druckknöpfe auf der Schaltkastenleiterplatte müssen zu
Wartungszwecken zugänglich sein. Für den Zugang zu diesen
Druckknöpfen braucht die Abdeckung des Elektrokastens nicht
entfernt zu werden. Siehe "Bauseitige Einstellungen mithilfe der
Druckknöpfe" auf Seite 27.
GEFAHR: STROMSCHLAG
Siehe "2. Allgemeine Sicherheitsvorkehrungen" auf Seite 2.
GEFAHR: KONTAKT MIT ROHREN UND INTERNEN
BAUTEILEN VERMEIDEN.
Siehe "2. Allgemeine Sicherheitsvorkehrungen" auf Seite 2.
