6

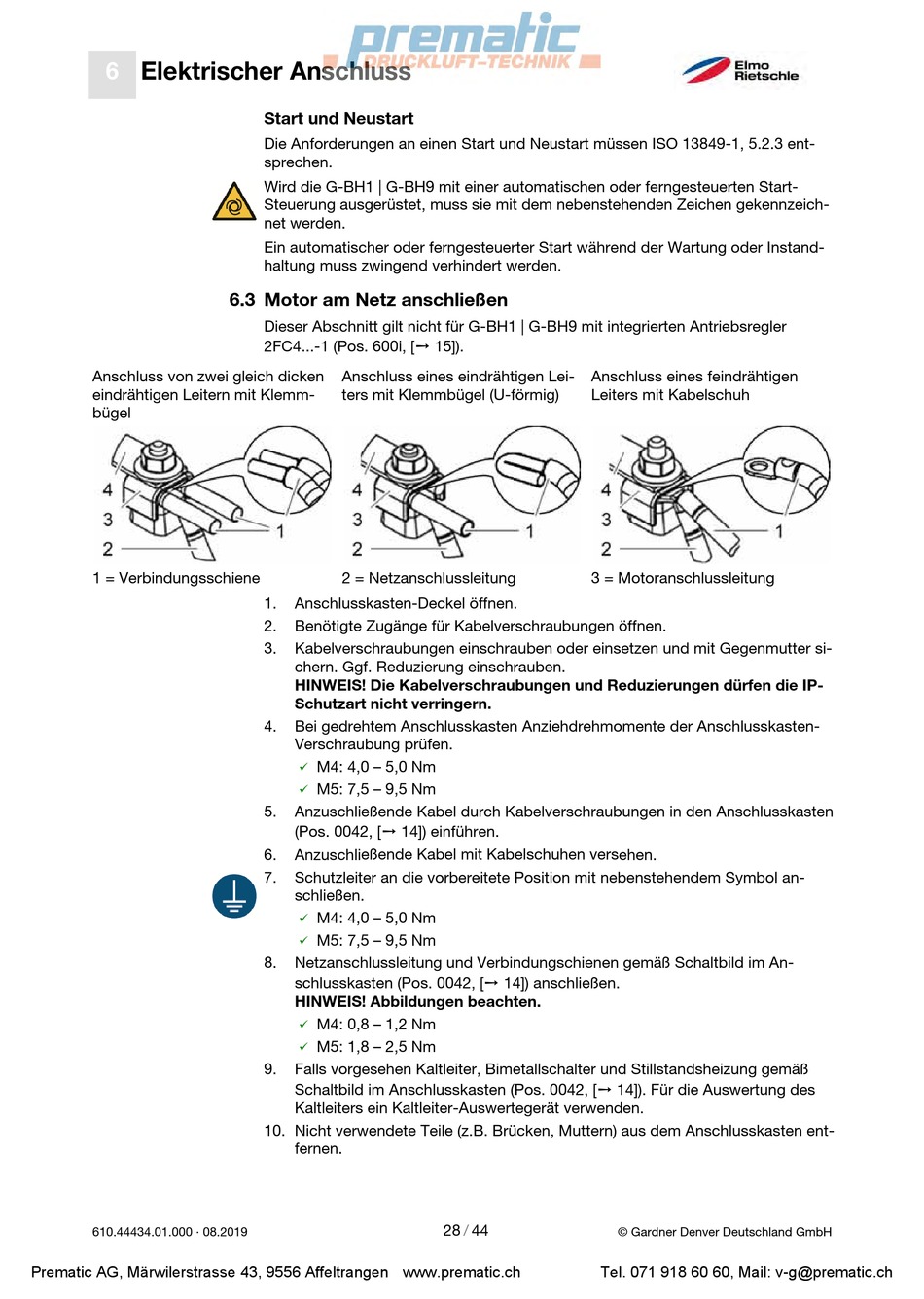

Elektrischer Anschluss
Anschluss von zwei gleich dicken
eindrähtigen Leitern mit Klemm-
bügel
1 = Verbindungsschiene
610.44434.01.000 · 08.2019
Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch
Start und Neustart
Die Anforderungen an einen Start und Neustart müssen ISO 13849-1, 5.2.3 ent-
sprechen.
Wird die G-BH1 | G-BH9 mit einer automatischen oder ferngesteuerten Start-
Steuerung ausgerüstet, muss sie mit dem nebenstehenden Zeichen gekennzeich-
net werden.
Ein automatischer oder ferngesteuerter Start während der Wartung oder Instand-
haltung muss zwingend verhindert werden.
6.3
Motor am Netz anschließen
Dieser Abschnitt gilt nicht für G-BH1 | G-BH9 mit integrierten Antriebsregler
2FC4...-1 (Pos. 600i, [➙ 15]).
Anschluss eines eindrähtigen Lei-
ters mit Klemmbügel (U-förmig)
2 = Netzanschlussleitung
1.
Anschlusskasten-Deckel öffnen.
2.
Benötigte Zugänge für Kabelverschraubungen öffnen.
3.
Kabelverschraubungen einschrauben oder einsetzen und mit Gegenmutter si-
chern. Ggf. Reduzierung einschrauben.
HINWEIS! Die Kabelverschraubungen und Reduzierungen dürfen die IP-
Schutzart nicht verringern.
4.
Bei gedrehtem Anschlusskasten Anziehdrehmomente der Anschlusskasten-
Verschraubung prüfen.
M4: 4,0 – 5,0 Nm
M5: 7,5 – 9,5 Nm
5.
Anzuschließende Kabel durch Kabelverschraubungen in den Anschlusskasten
(Pos. 0042, [➙ 14]) einführen.
6.
Anzuschließende Kabel mit Kabelschuhen versehen.
7.
Schutzleiter an die vorbereitete Position mit nebenstehendem Symbol an-
schließen.
M4: 4,0 – 5,0 Nm
M5: 7,5 – 9,5 Nm
8.
Netzanschlussleitung und Verbindungschienen gemäß Schaltbild im An-
schlusskasten (Pos. 0042, [➙ 14]) anschließen.
HINWEIS! Abbildungen beachten.
M4: 0,8 – 1,2 Nm
M5: 1,8 – 2,5 Nm
9.
Falls vorgesehen Kaltleiter, Bimetallschalter und Stillstandsheizung gemäß
Schaltbild im Anschlusskasten (Pos. 0042, [➙ 14]). Für die Auswertung des
Kaltleiters ein Kaltleiter-Auswertegerät verwenden.
10. Nicht verwendete Teile (z.B. Brücken, Muttern) aus dem Anschlusskasten ent-
fernen.
Anschluss eines feindrähtigen
Leiters mit Kabelschuh
3 = Motoranschlussleitung
28
/
44
Tel. 071 918 60 60, Mail: v-g@prematic.ch
© Gardner Denver Deutschland GmbH
