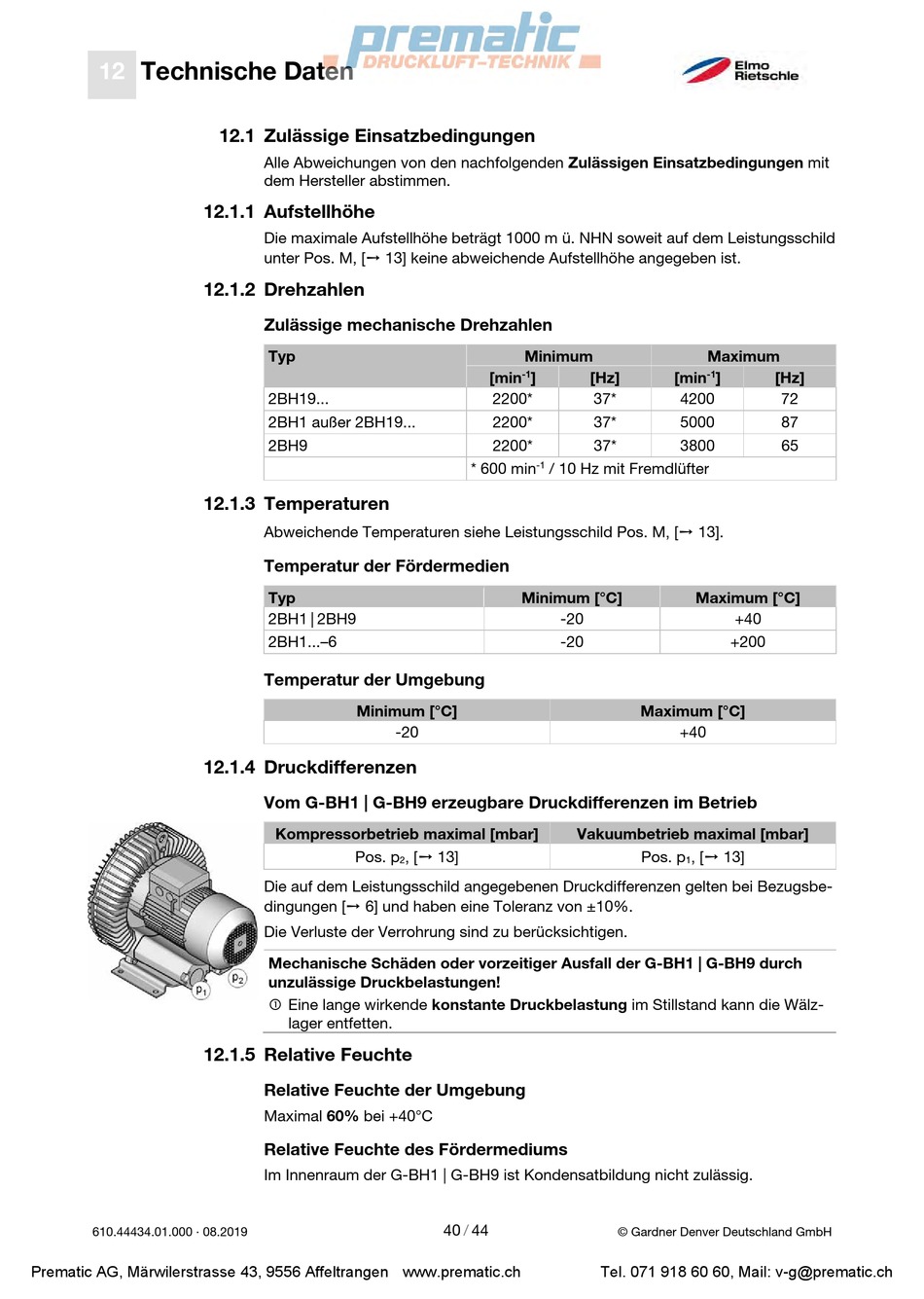

Technische Daten

610.44434.01.000 · 08.2019
Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch
12 Technische Daten
12.1 Zulässige Einsatzbedingungen
Alle Abweichungen von den nachfolgenden Zulässigen Einsatzbedingungen mit
dem Hersteller abstimmen.
12.1.1 Aufstellhöhe
Die maximale Aufstellhöhe beträgt 1000 m ü. NHN soweit auf dem Leistungsschild
unter Pos. M, [➙ 13] keine abweichende Aufstellhöhe angegeben ist.
12.1.2

Drehzahlen

Zulässige mechanische Drehzahlen
Typ
2BH19...
2BH1 außer 2BH19...
2BH9
12.1.3

Temperaturen

Abweichende Temperaturen siehe Leistungsschild Pos. M, [➙ 13].
Temperatur der Fördermedien
Typ
2BH1 | 2BH9
2BH1...–6
Temperatur der Umgebung
Minimum [°C]
12.1.4

Druckdifferenzen

Vom G-BH1 | G-BH9 erzeugbare Druckdifferenzen im Betrieb
Kompressorbetrieb maximal [mbar]
Pos. p
Die auf dem Leistungsschild angegebenen Druckdifferenzen gelten bei Bezugsbe-
dingungen [➙ 6] und haben eine Toleranz von ±10%.
Die Verluste der Verrohrung sind zu berücksichtigen.
Mechanische Schäden oder vorzeitiger Ausfall der G-BH1 | G-BH9 durch
unzulässige Druckbelastungen!
 Eine lange wirkende konstante Druckbelastung im Stillstand kann die Wälz-
lager entfetten.
12.1.5

Relative Feuchte

Relative Feuchte der Umgebung
Maximal 60% bei +40°C
Relative Feuchte des Fördermediums
Im Innenraum der G-BH1 | G-BH9 ist Kondensatbildung nicht zulässig.
Minimum
-1
[min ]
2200*
2200*
2200*
-1
* 600 min / 10 Hz mit Fremdlüfter
Minimum [°C]
-20
-20
-20
, [➙ 13]
2
40 / 44
Maximum
-1
[Hz] [min ]
37* 4200
37* 5000
37* 3800
Maximum [°C]
+40
+200
Maximum [°C]
+40
Vakuumbetrieb maximal [mbar]
Pos. p , [➙ 13]
1
© Gardner Denver Deutschland GmbH
Tel. 071 918 60 60, Mail: v-g@prematic.ch
[Hz]
72
87
65
