38 Bedienungsanleitung

E/A-Signale zur Maschinensteuerung

E/A-Maschinensteuerung:
• Start/Stop-Eingang
• AUX-Ausgang
• Fehlerrelais
• Alarmrelais
• Warnrelais

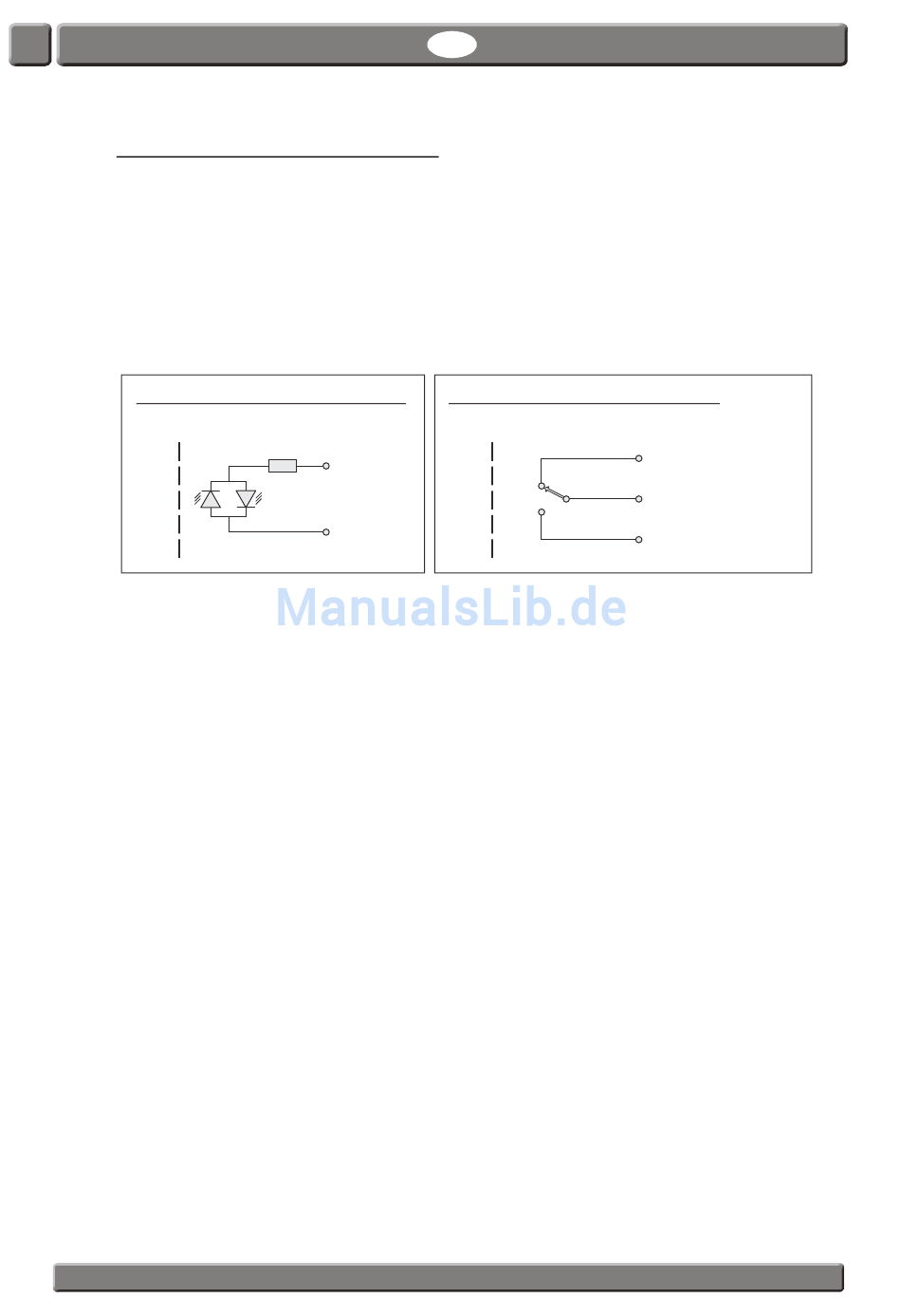

Vereinfachtes Schaltbild der Steuereingänge
Isolationssperre
PBI-300853-F 06/2015
DE
Vereinfachtes Schaltbild der Relaisausgänge
Isolationssperre
+/-
Bipolar Bipolar er er Eingang Eingang
10-32 VDC 10-32 VDC
-/+
COPYRIGHT ©
MAP Check 3
Normal Normal
Geschlossen (NC) Geschlossen (NC)
Relaisausgang Relaisausgang
Gemeinsam 48 VDC 48 VDC
1A max. 1A max.
Normal Normal
Offen (NO) Offen (NO)
Dansensor A/S
