MAP Check 3 Vacuum

E/A-Signale zur Maschinensteuerung

• "EVAC" (Evakuierungs)-Signal
• "GAS"-Signal
• "READY" (Bereit)-Relais
• "ALARM"-Relais
• "WARNING" (Warn)-Relais
Verpackungsmaschine
Verpackungsmaschine
Dansensor A/S
DE

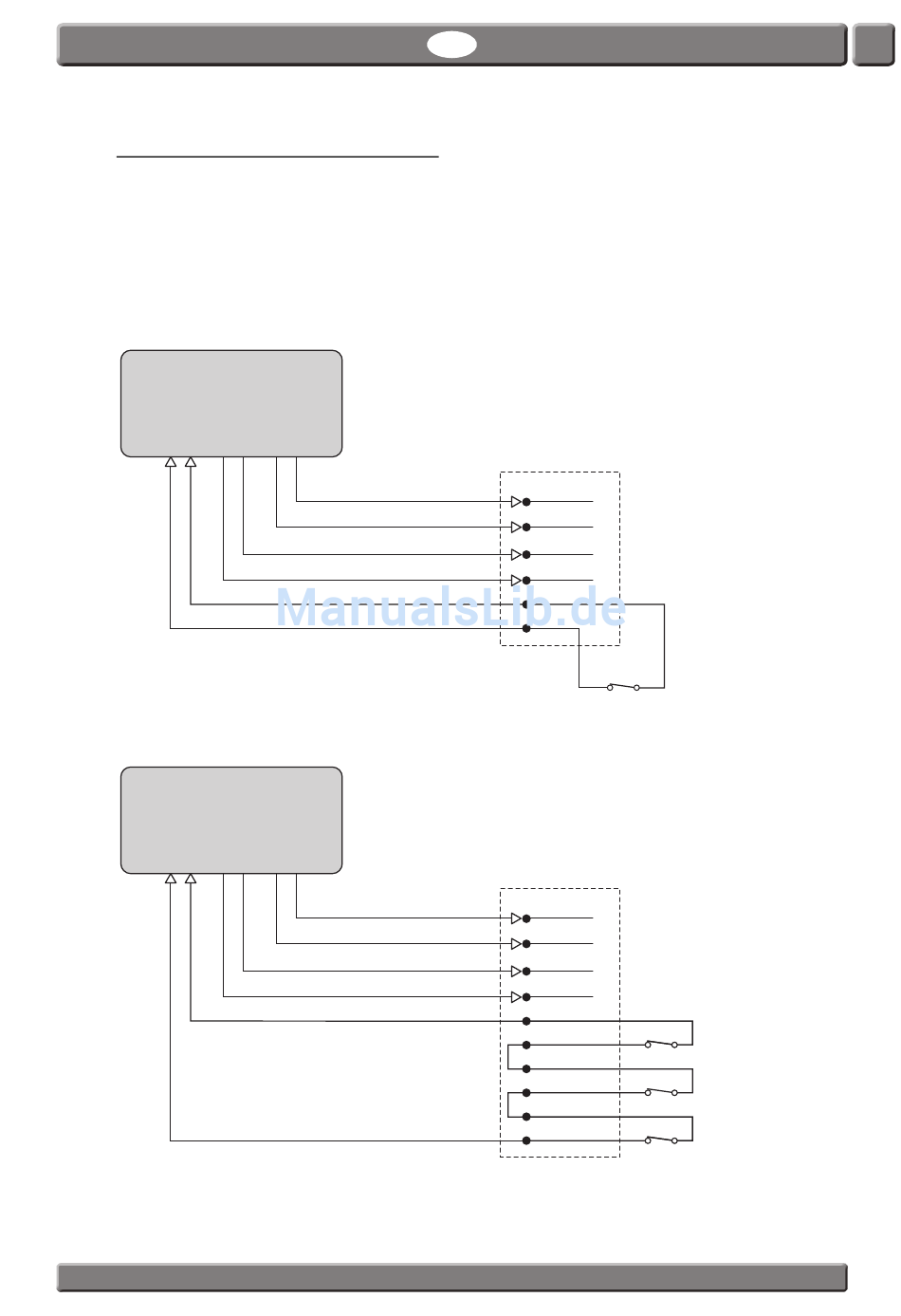

" EINFACHE INSTALLATION
Nur das "READY" (Bereit)-Signal wird zur
Steuerung der Verpackungsmaschine verwendet
"GAS"-Signal
"EVAC" (Evakuierungs)-Signal
"READY" (Bereit)-Signal
" VOLLSTÄNDIGE INSTALLATION
Alle Signale werden zur Steuerung
der Verpackungsmaschine verwendet
"GAS"-Signal
"EVAC" (Evakuierungs)-Signal
"READY" (Bereit)-Signal
COPYRIGHT ©
Bedienungsanleitung
"
I/O Kabel
1 Weiß
2 Braun
3 Grün
4 Gelb
11 Grau/Rosa
13 Wei /Grün ß
( Geschlossen wenn bereit
"
I/O Kabel
1 Weiß
2 Braun
3 Grün
4 Gelb
11 Grau/Rosa
13 Wei /Grün ß
( Geschlossen wenn bereit
8 Rot
10 Lila
( Geschlossen wenn kein Alarm
5 Grau
7 Blau
( Geschlossen wenn keine Warnung
PBI-320600-C 03/2015
