MAP Check 3

GasSave-Diagramme

In den folgenden Diagrammen ist die GasSave-Funktionalität bei deaktiviertem bzw. aktiviertem AUX-
Signal dargestellt.


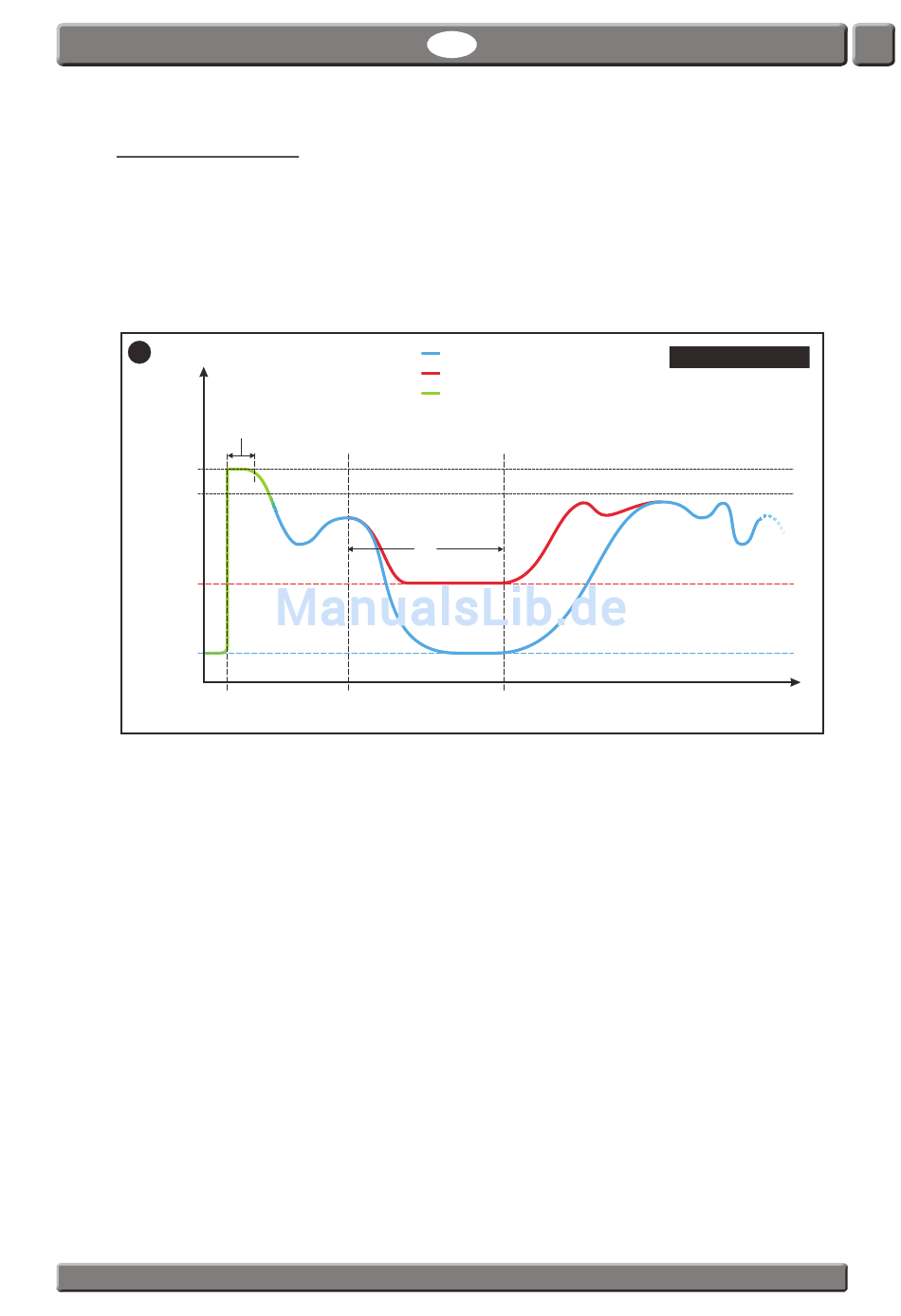

Diagramm – Gasregelung bei deaktiviertem AUX-Signal
 
Diagramme ,

Diagramm
1
Fluss
[A]
Start-Spülfluss
Max. fluss
Min. fluss
Min. fluss
Messung/Regelung
startet
Das Gerät steuert die Gaskonzentration und den Fluss gemäß den Einstellungen in den Parametern
GasSave-Regelgas, Regelungsmaximum, Regelungsminimum, Minimaler Fluss und Maximaler
Fluss.
Wenn die Messung stoppt, fällt der Gasfluss auf den festgelegten minimalen Fluss, der aufrecht erhalten
wird, bis die Messung wieder startet. Der minimale Fluss verhindert, dass der Gasfluss auf ein
unrealistisches Niveau absinkt (z. B. wegen einer kurzen Unterbrechung der Produktion).
Bei Geräten, bei denen das AUX-Signal und die Funktion "Start-Spülzeit" deaktiviert sind, wird
empfohlen, dass der minimale Fluss ein kleines bisschen höher eingestellt wird. Ansonsten kann die
Regelung nicht mithalten, wenn die Messung startet, und es dauert dann einige Sekunden, bis das Gas
auf die korrekte Konzentration heruntergespült ist.
Wenn die Messung wieder startet, sorgt die Funktion "Start-Spülzeit" (gemäß Einstellung der Parameter
Max. Start-Spülzeit und Start-Spülfluss) dafür, dass das Gerät den normalen Betriebsfluss so schnell
wie möglich erreicht.
Wenn "Start-Spülzeit" deaktiviert ist, wird die Steigerungs- bzw. Reduktionsrate des Flusses über die
Faktoren "Positive/Negative Verstärkung" gesteuert.
Dansensor A/S

und – Gasregelung bei aktiviertem AUX-Signal
[A] = Start-Spülzeit
[B] = Mess./Reg. gestoppt
[B]
Messung/Regelung
stoppt
COPYRIGHT ©
DE
= Niedriger min. Fluss
= Höher min. Fluss
= Start-Spülfluss
Messung/Regelung
startet
Bedienungsanleitung
AUX-Signal deaktiviert
Zeit
