Mischersteuerung

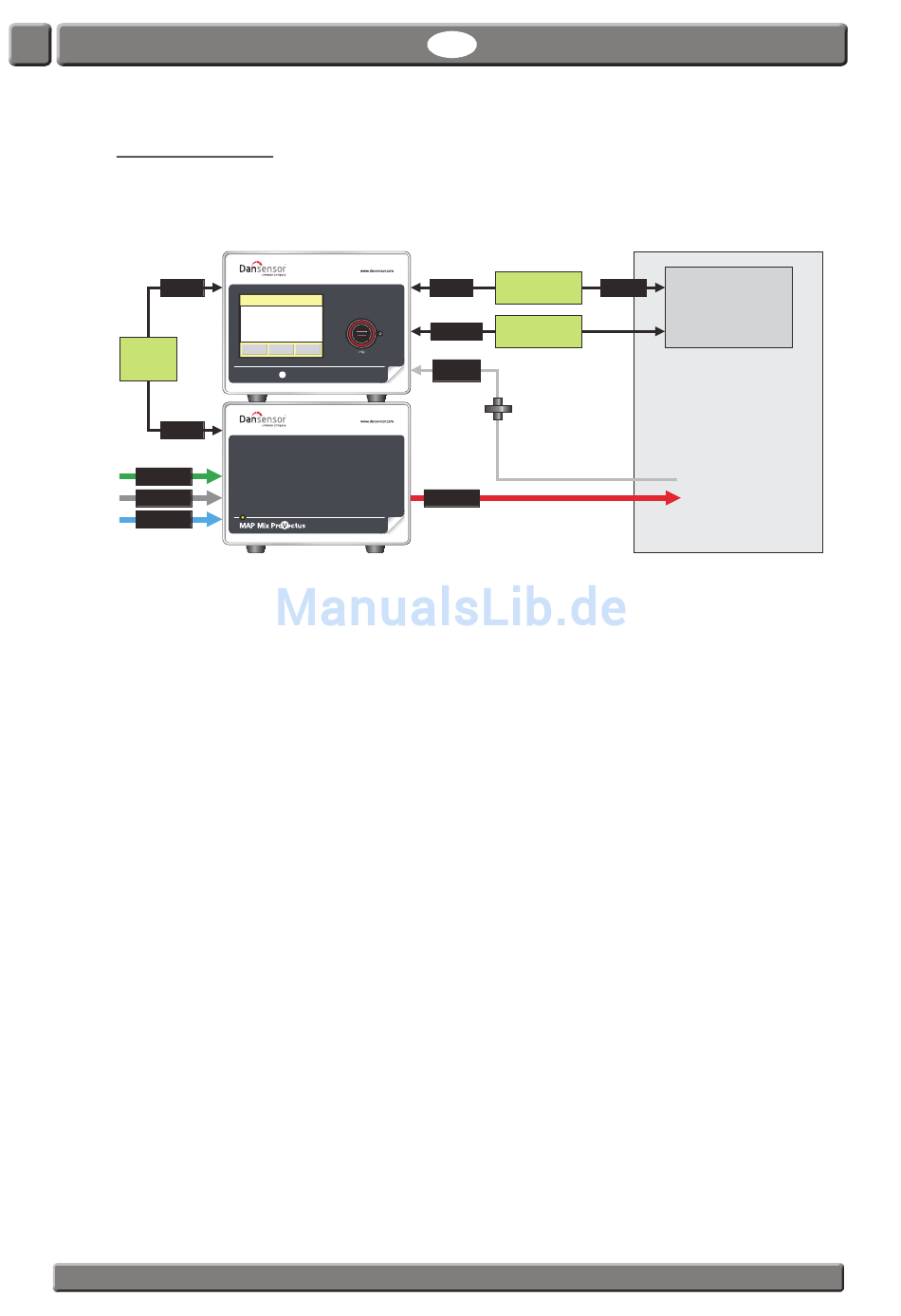

Der MAP Check 3 kann zur Steuerung eines MAP Mix Provectus Gasmischer eingesetzt werden. In der
folgenden Abbildung sehen Sie, wie die Geräte aneinander angeschlossen werden müssen.
COM 2
9-poliges
serielles
Kabel
COM 1
GAS IN 1
GAS IN 2
GAS IN 3
Stellen Sie die folgenden Parameter ein:
1. Setzen Sie in Haupteinstellungen das COM2-Protokoll auf PBI.
2. Wählen Sie in Haupteinstellungen die Option Einstellungen für externen Mischer und setzen Sie
Externer Mischer aktiviert auf Ja.
Dies öffnet die Gaskonfigurationsparameter. Nehmen Sie die entsprechenden Einstellungen vor.
3. Das Produkt bzw. die Produkte müssen mit den entsprechenden Einstellungen für den Externen
Mischermodus konfiguriert werden, entweder Fluss, Puffer oder GasSave.
Nach Auswahl des benötigten Mischermodus müssen die entsprechenden Einstellungen für
Gemischanteil, Pufferdruck, Gasfluss oder GasSave-Einstellungen vorgenommen werden.
PBI-300853-F 06/2015
MAP Check 3
12:37
25: Meat Mix 1000gr.
28/03/11
0 20 , 29,5
O CO
2 2
70 3 ,
Bal
Ready
Product Menu Measure
MAP Check 3
MAP Mix Provectus
COPYRIGHT ©
DE
9-poliges
COM 1
serielles Kabel
und/oder
25-poliges
I/O CONTROL
EA-Kabel
MEASURE
CHANNEL
Filter
Probegas
MIX OUT
Zur Gaslanze
MAP Check 3
Verpackungsmaschine
COM X
Steuer
Kasten
