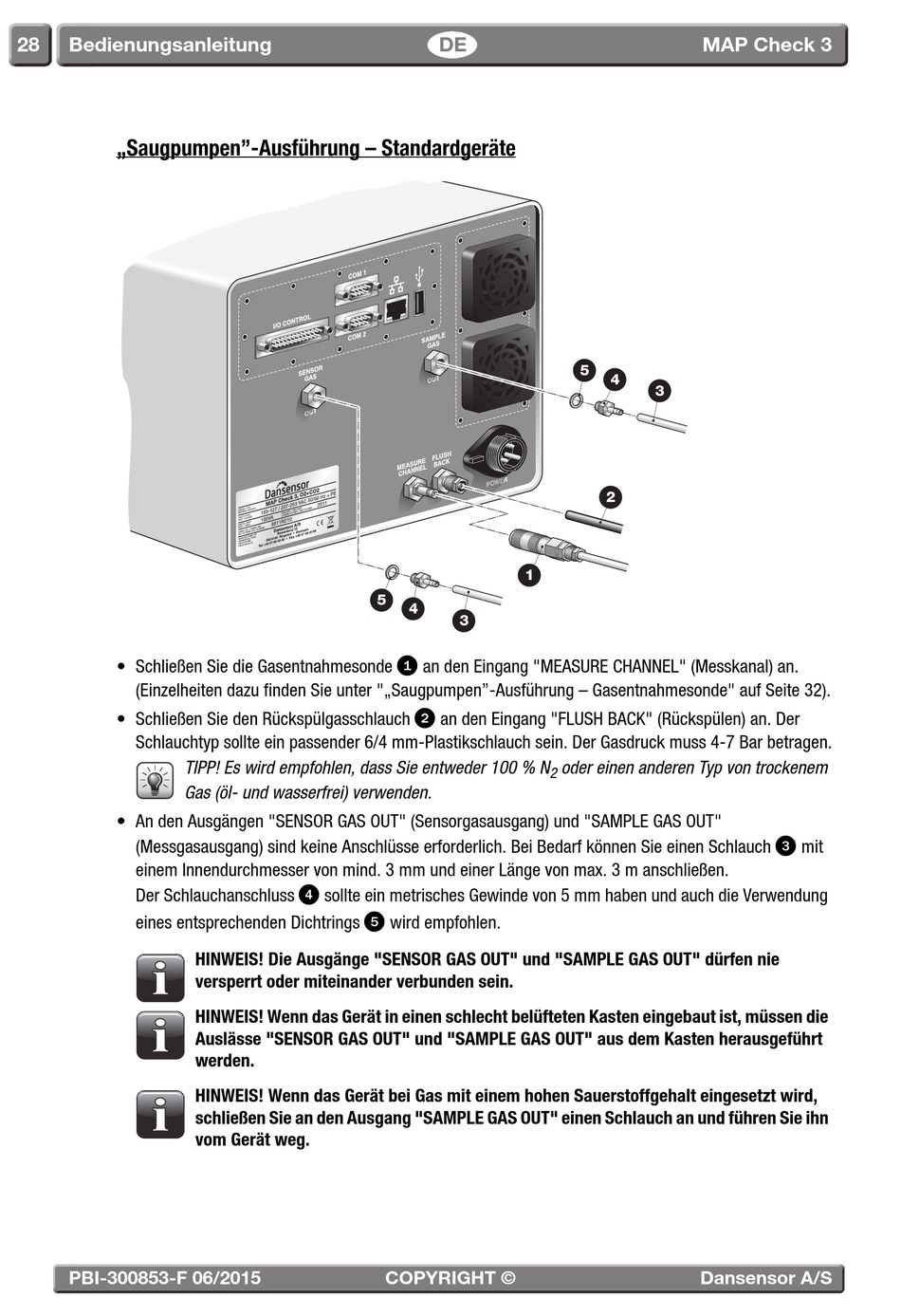

„Saugpumpen"-Ausführung – Standardgeräte
• Schließen Sie die Gasentnahmesonde
(Einzelheiten dazu finden Sie unter "„Saugpumpen"-Ausführung – Gasentnahmesonde" auf Seite 32).
• Schließen Sie den Rückspülgasschlauch
Schlauchtyp sollte ein passender 6/4 mm-Plastikschlauch sein. Der Gasdruck muss 4-7 Bar betragen.
TIPP! Es wird empfohlen, dass Sie entweder 100 % N
Gas (öl- und wasserfrei) verwenden.
• An den Ausgängen "SENSOR GAS OUT" (Sensorgasausgang) und "SAMPLE GAS OUT"
(Messgasausgang) sind keine Anschlüsse erforderlich. Bei Bedarf können Sie einen Schlauch
einem Innendurchmesser von mind. 3 mm und einer Länge von max. 3 m anschließen.
Der Schlauchanschluss
eines entsprechenden Dichtrings
PBI-300853-F 06/2015

sollte ein metrisches Gewinde von 5 mm haben und auch die Verwendung

HINWEIS! Die Ausgänge "SENSOR GAS OUT" und "SAMPLE GAS OUT" dürfen nie
versperrt oder miteinander verbunden sein.
HINWEIS! Wenn das Gerät in einen schlecht belüfteten Kasten eingebaut ist, müssen die
Auslässe "SENSOR GAS OUT" und "SAMPLE GAS OUT" aus dem Kasten herausgeführt
werden.
HINWEIS! Wenn das Gerät bei Gas mit einem hohen Sauerstoffgehalt eingesetzt wird,
schließen Sie an den Ausgang "SAMPLE GAS OUT" einen Schlauch an und führen Sie ihn
vom Gerät weg.
