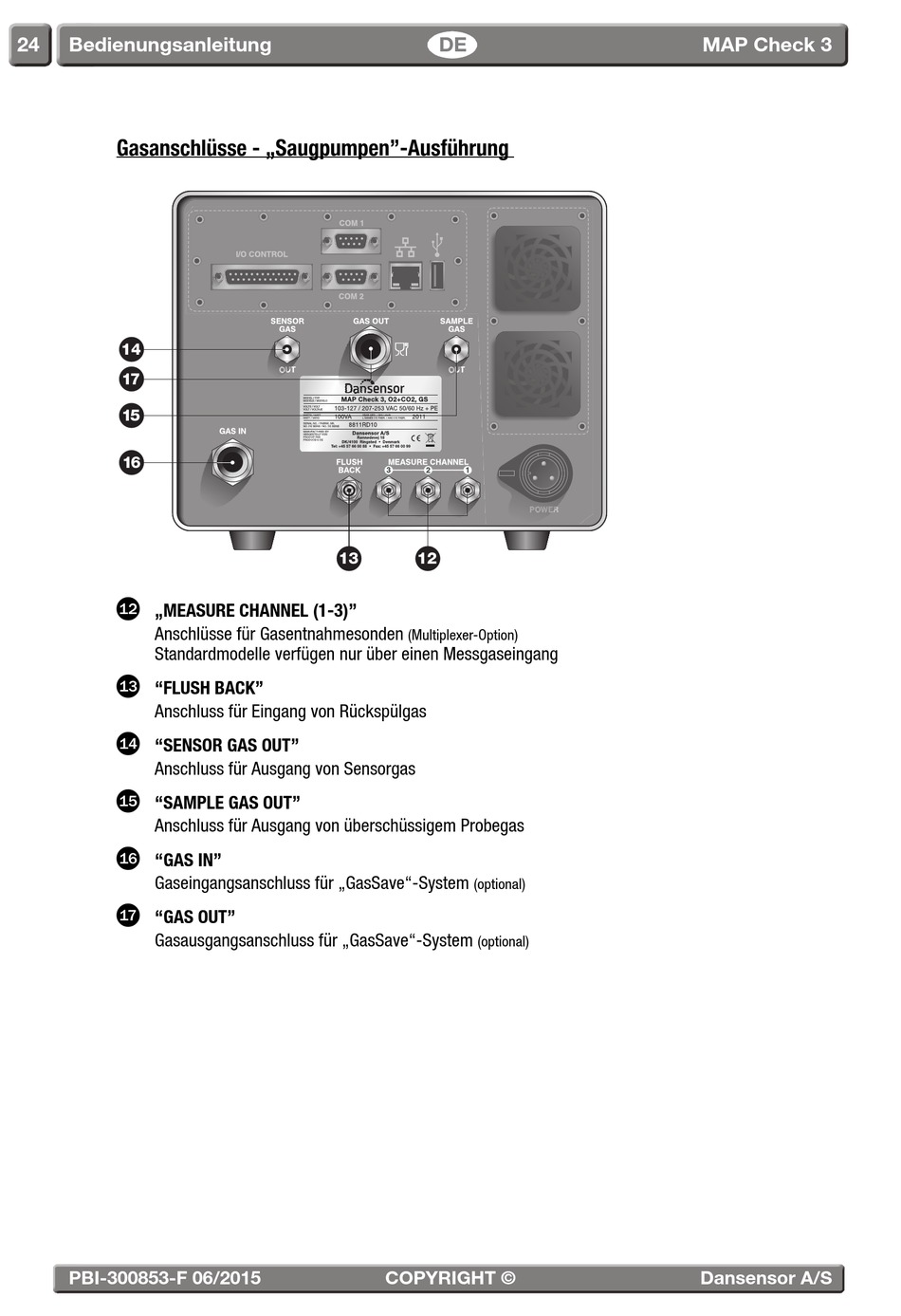

Gasanschlüsse - „Saugpumpen"-Ausführung
14
17
15
16

„MEASURE CHANNEL (1-3)"
Anschlüsse für Gasentnahmesonden
Standardmodelle verfügen nur über einen Messgaseingang

"FLUSH BACK"
Anschluss für Eingang von Rückspülgas

"SENSOR GAS OUT"
Anschluss für Ausgang von Sensorgas

"SAMPLE GAS OUT"
Anschluss für Ausgang von überschüssigem Probegas

"GAS IN"
Gaseingangsanschluss für „GasSave"-System

"GAS OUT"
Gasausgangsanschluss für „GasSave"-System
