MAP Check 3

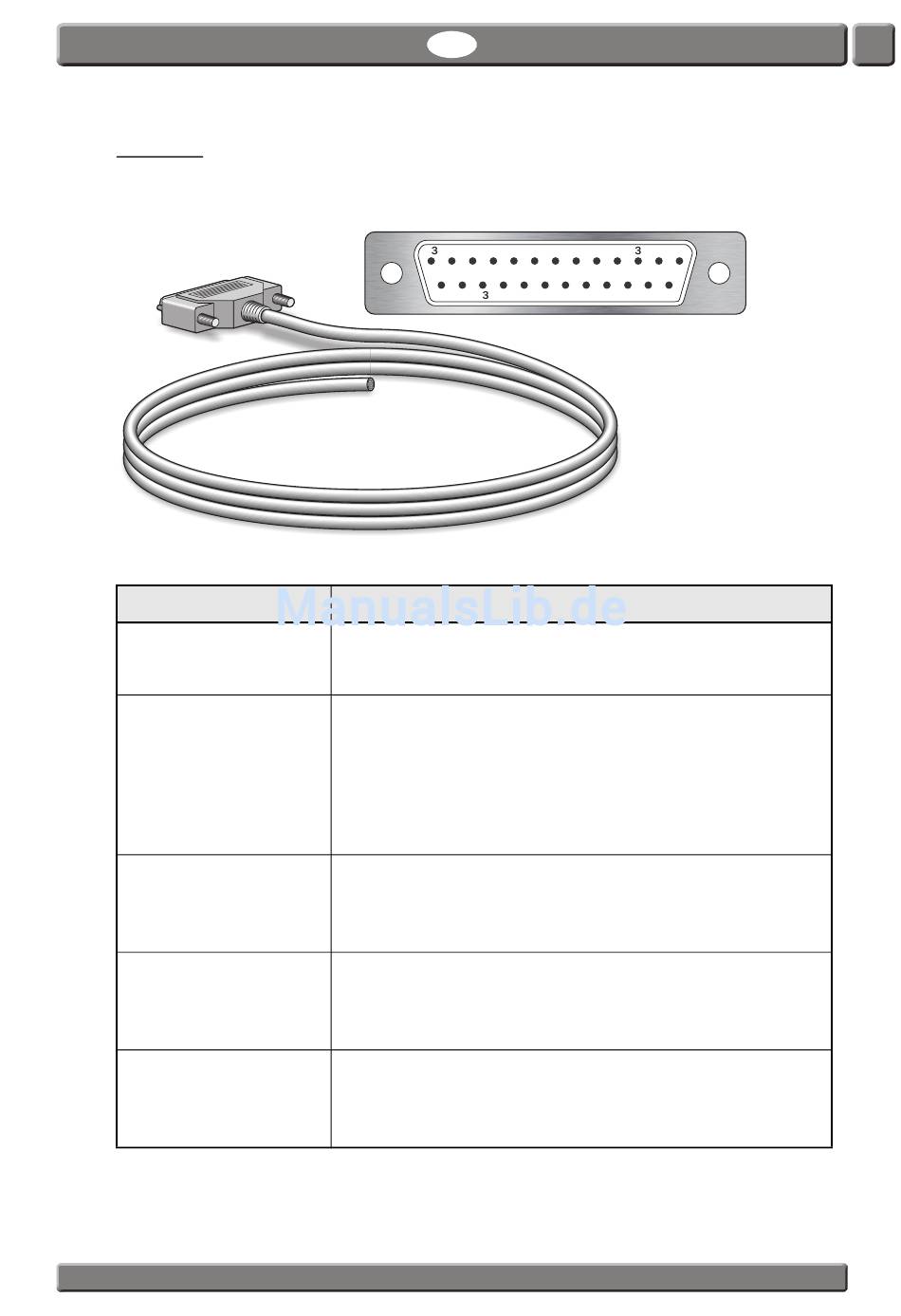

E/A-Kabel

Das 25-polige Kommunikationskabel zwischen dem "I/O CONTROL"-Anschluss und dem entsprechenden
Anschluss an der Verpackungsmaschine hat folgende Pin-Belegung:
Pin/Farbe/Funktion
1 – Weiß
2 – Braun
"Measure"
3 – Grün
4 – Gelb
"AUX"
5 - Grau
6 - Rosa
"Alarm", NO
5 - Grau
7 - Blau
"Alarm", NC
8 - Rot
9 - Schwarz
"Warning", NO
Dansensor A/S
DE
1 12 11 10 9
25 24 2 22

Beschreibung

Messsignal von der Verpackungsmaschine. Das Signal muss stabil
sein.
Messsignal: 10 – 32 VDC bipolar. Leistungsaufnahme: max. 10 mA
Impulssignal von der Verpackungsmaschine: 10 – 32 VDC bipolar.
Leistungsaufnahme: 10 mA.
Das Impulssignal teilt dem Gerät mit, ob die Maschine in Betrieb ist
oder nicht.
Wenn die Maschine nicht in Betrieb ist (und weiterhin ein 'Mess Signal'
empfangen wird), wechselt das Gerät in einen Modus, in dem die
Begasung auf ein Minimum reduziert werden kann.
Alarmrelaisausgang. Wird aktiviert, wenn der Produktalarmgrenzwert
für O -/CO überschritten wird.
2 2
Relaiskontakte: max. 48 VDC/VAC Last: max. 1A
Normal offen (NO) – Kontakt geschlossen während Strom AUS.
Alarmrelaisausgang. Wird aktiviert, wenn der Produktalarmgrenzwert
für O -/CO überschritten wird.
2 2
Relaiskontakte: max. 48 VDC/VAC Last: max. 1A
Normal geschlossen (NC) – Kontakt offen während Strom AUS.
Warnrelaisausgang. Wird aktiviert, wenn der Produktwarnunggrenz-
wert für O -/CO überschritten wird.
2 2
Relaiskontakte: max. 48 VDC/VAC Last: max. 1A
Normal offen (NO) – Kontakt geschlossen während Strom AUS.
