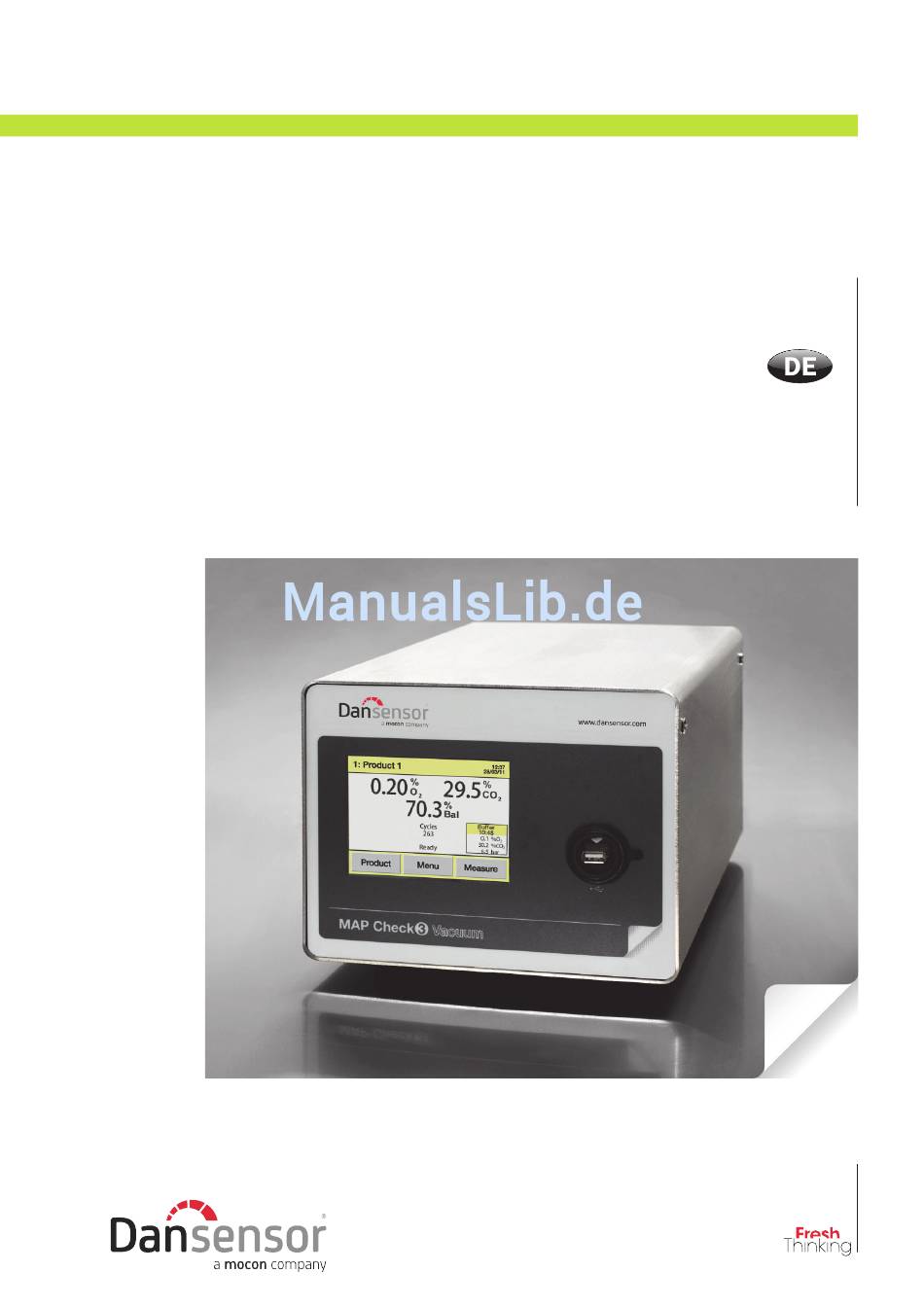

  • Seite 1 MAP Check 3 Vacuum Bedienungsanleitung PBI-320600-C 03/2015...
  • Seite 2 MAP Check 3 Vacuum Bedienungsanleitung MAP Check 3 Vacuum Bedienungsanleitung Lauper Instruments AG Gas-Detection Irisweg 16B CH-3280 Murten Tel. +41 26 672 30 50 info@lauper-instruments.ch www.lauper-instruments.ch www.lauper-instruments.ch Dansensor A/S COPYRIGHT © PBI-320600-C 03/2015...
  • Seite 3 Bedienungsanleitung MAP Check 3 Vacuum PBI-320600-C 03/2015 COPYRIGHT © Dansensor A/S...

  • Seite 4: Inhaltsverzeichnis

    MAP Check 3 Vacuum ........
  • Seite 5 Bedienungsanleitung MAP Check 3 Vacuum 4. Betrieb und Wartung ........31 Allgemein .
  • Seite 6 MAP Check 3 Vacuum Bedienungsanleitung Zugriffsebene ........... . 67 Ändern des PIN-Codes für Vorgesetzte .
  • Seite 7 Bedienungsanleitung MAP Check 3 Vacuum PBI-320600-C 03/2015 COPYRIGHT © Dansensor A/S...

  • Seite 8: Allgemeine Informationen

    1. Allgemeine Informationen Registrieren Sie Ihr Produkt Vielen Dank, dass Sie sich für ein Produkt von Dansensor entschieden haben. Wir hoffen, dass das Produkt Ihren Anforderungen entspricht. Da wir gerne mehr über unsere Kunden und Märkte erfahren möchten, würden wir uns freuen, wenn Sie das Produktregistrierungsformular ausfüllen würden.

  • Seite 9: Hinweise, Vorsichtsmaßnahmen, Warnungen Und Tipps

    Bedienungsanleitung MAP Check 3 Vacuum Hinweise, Vorsichtsmaßnahmen, Warnungen und Tipps Anmerkungen, Hinweise und Warnungen sind in diesem Handbuch mit verschiedenen Symbolen gekennzeichnet und fett gedruckt. Siehe dazu das folgende Beispiel: ACHTUNG! Verwenden Sie beim Reinigen des Geräts niemals harte Werkzeuge oder aggressive Materialien.

  • Seite 10: Sicherheitsanweisungen

    MAP Check 3 Vacuum Bedienungsanleitung Sicherheitsanweisungen Personen, die das Gerät bedienen oder warten, müssen mit allen Aspekten seiner Funktionsweise vertraut sein und sich mit Wartungsarbeiten auskennen. Sie sollten die folgenden Vorsichtsmaßnahmen beachten, die das Sicherheitsbewusstsein fördern. Allgemein • Schlagen Sie stets im Handbuch nach, bevor Sie das Gerät bedienen oder warten.
  • Seite 11 Bedienungsanleitung MAP Check 3 Vacuum PBI-320600-C 03/2015 COPYRIGHT © Dansensor A/S...

  • Seite 12: Einleitung

    Bei den Verpackungsmaschinen kann es sich um Schalenversiegel- oder Thermoformmaschinen handeln, die mit Vakuum arbeiten, oder um eine Verpackungsmaschine, welche Gas taktweise über das Produkt spült und bei welcher der MAP Check 3 Vacuum für die Messung an ein externes Vakuum angeschlossen wird.
  • Seite 13 Bedienungsanleitung MAP Check 3 Vacuum PBI-320600-C 03/2015 COPYRIGHT © Dansensor A/S...

  • Seite 14: "Black-Box-" Und Eigenständige Version

    Mischersteuerung Zusammen mit dem Gasmischer MAP Mix Provectus kann das Gerät eine Puffertank befüllen, indem die Steuerung des Mischers dem MAP Check 3 Vacuum überlassen wird. Einzelheiten hierzu finden Sie unter "Mischersteuerung" auf Seite 30. Dansensor A/S COPYRIGHT ©...

  • Seite 15: Flussverlauf

    Bedienungsanleitung MAP Check 3 Vacuum Flussverlauf Die Abbildungen unten zeigen den internen Flussverlauf bei den verschiedenen Geräteversionen. In Abb. 2 ist die Standardversion mit O -Sensor dargestellt. In Abb. 3 ist die Standardversion mit O und CO -Sensoren dargestellt. In Abb. 4 ist die Pufferversion mit O -Sensor dargestellt.

  • Seite 16: Puffer"-Version

    Puffermesszeit ausreichend ist. Verpackungsmaschinen ohne Vakuum Der MAP Check 3 Vacuum kann auch dann verwendet werden, wenn an der Pressform der Verpackungsmaschine kein Vakuum angeschlossen ist. Hierfür müssen Evakuierungs- und Gassignale so angeschlossen werden, dass sie gleichzeitig am Gerät ankommen.

  • Seite 17: Überblick

    Bedienungsanleitung MAP Check 3 Vacuum Überblick 12:37 12:37 25: Meat Mix 1000gr. 28/03/11 28/03/11 0.20 29.5 70.3 Buffer Cycles 10 48 Faults disabled! 30.2 Ready Product Menu Measure  5" berührungsempfindlicher Farbbildschirm (nur bei eigenständigen Versionen) Zur intuitiven Bedienung des Geräts mithilfe aussagekräftiger Symbole und leicht verständlicher Textmeldungen und Schaltflächen.
  • Seite 18 MAP Check 3 Vacuum Bedienungsanleitung  “POWER” (Strom AN/AUS) Netzanschluss  Vergitterter Einlass für Kühlluft Mit Staubfilter und Lüfter im Geräteinnern  Vergitterter Auslass für Kühlluft Mit Staubfilter  “I/O CONTROL” (E/A-Steuerung) Kommunikationsanschluss (D-SUB 25) für Verpackungsmaschinen-Steuersignale  “COM1” (KOM1) RS232-Anschluss (D-SUB 9) für Anschluss an Verpackungsmaschine oder externe Datenerfassung...

  • Seite 19: Gasanschlüsse

    Bedienungsanleitung MAP Check 3 Vacuum Gasanschlüsse  “VACUUM” (Vakuum) Vakuumanschluss  “SAMPLE GAS INLET” (Messgaseinlass) Anschluss für Messgas von der Pressform der Verpackungsmaschine  “AIR INLET” (Lufteinlass) Zum Druckausgleich mit atmosphärischer Luft oder zum Ablassen des Bypass-Flusses bei Puffertankmessung und Kalibrierung ...

  • Seite 20: Anschlüsse

    MAP Check 3 Vacuum Bedienungsanleitung 3. Anschlüsse Gasanschlüsse Korrekte Montage/Demontage von Anschlussteilen ACHTUNG! Beim An- oder Abbauen von Anschlussteilen ist es überaus wichtig, dass Sie die bereits montierten Anschlussteile stets gegenhalten, damit vorhandene Komponenten nicht beschädigt werden. Dansensor A/S COPYRIGHT ©...

  • Seite 21: Geräteanschlüsse

    Bedienungsanleitung MAP Check 3 Vacuum Geräteanschlüsse  • Schließen Sie den langen Schlauch der Gasentnahmesonde an den Eingang “SAMPLE GAS INLET” (Messgaseinlass) an. Weitere Einzelheiten hierzu finden Sie unter "Gasentnahmesonde" auf Seite 21.  • Schließen Sie den Vakuumschlauch an den Eingang “VACUUM“ (Vakuum) an. Schließen Sie das ...

  • Seite 22: Gasentnahmesonde

    Gasentnahmesonde Die Gasentnahmesonde leitet das Messgas von der Messstelle in der Pressform der Verpackungsmaschine zum MAP Check 3 Vacuum. Die Gassonde besteht aus einem 3 m langen Schlauch mit Filter. Bei Bedarf kann dieser Schlauch gekürzt werden. ACHTUNG! Beim Kürzen von Schläuchen ist sicherzustellen, dass der Schnitt sauber und gerade ist (ein scharfes Messer anstelle einer Schneidezange verwenden).

  • Seite 23: Anschluss Am Puffertank

    Bedienungsanleitung MAP Check 3 Vacuum Anschluss am Puffertank (Nur bei “Puffer”-Versionen) Das Gerät wird mit einem Schlauch und mit Anschlussteilen für einen einwandfreien Anschluss am Puffertank geliefert. Der Anschluss kann auf verschiedene Weisen vorgenommen werden, wir empfehlen jedoch eine der unten beschriebenen Methoden.

  • Seite 24: Elektrische Anschlüsse

    MAP Check 3 Vacuum Bedienungsanleitung Elektrische Anschlüsse U S B  • Schließen Sie den “POWER“ (Strom)-Anschluss mit dem Netzkabel an eine Steckdose an. (Das Netzkabel ist im Lieferumfang des Geräts enthalten). Siehe Pinanschlüsse für den Stromanschluss unter "Netzanschluss" auf Seite 24.

  • Seite 25: Netzanschluss

    Bedienungsanleitung MAP Check 3 Vacuum Netzanschluss Der Netzanschluss des Geräts sollte die folgenden Pinanschlüsse aufweisen: Nicht verwendet AC Power DC Power Wechselstrom Gleichstrom E/A-Kabel Das 25-polige Kommunikationskabel zwischen dem “I/O CONTROL“ (E/A-Steuerungs)-Anschluss und dem entsprechenden Anschluss an der Verpackungsmaschine hat folgende Pin-Belegung:...
  • Seite 26 MAP Check 3 Vacuum Bedienungsanleitung Pin/Farbe/Funktion Beschreibung 5 - Grau Alarmrelaisausgang. Wird aktiviert, wenn der Produkt- oder Pufferalar- 7 - Blau mgrenzwert für “ALARM“, NC -/CO überschritten wird. Relaiskontakte: max. 48 VDC/VAC Last: max. 1A Normal geschlossen (NC) – Kontakt offen während Strom AUS.

  • Seite 27: Relaissignalisierung

    Bedienungsanleitung MAP Check 3 Vacuum Relaissignalisierung Im Folgenden wird beschrieben, wie sich Relais während Strom AUS und Fehlerzuständen verhalten. BEREIT Relais Gerätestatus Gerät AUS DSUB-Pin 11 an Pin 12 angeschlossen “Nicht bereit” (AUS) Gerät EIN - Bereit DSUB-Pin 11 an Pin 13 angeschlossen “Bereit”...

  • Seite 28: E/A-Signale Zur Maschinensteuerung

    MAP Check 3 Vacuum Bedienungsanleitung E/A-Signale zur Maschinensteuerung • “EVAC” (Evakuierungs)-Signal • “GAS”-Signal • “READY” (Bereit)-Relais • “ALARM”-Relais • “WARNING” (Warn)-Relais " EINFACHE INSTALLATION " Nur das “READY” (Bereit)-Signal wird zur Verpackungsmaschine Steuerung der Verpackungsmaschine verwendet I/O Kabel Weiß "GAS"-Signal Braun Grün...
  • Seite 29 Normally Closed (NC) Bipolar input Relay output 10-32 VDC Common 48 VDC 10 A max. 1A max. Normally Bedienungsanleitung MAP Check 3 Vacuum Open (NO) Vereinfachtes Schema Steuereingänge Vereinfachte schematische Relaisausgänge Isolationsbarriere Isolationsbarriere Normal Normal Geschlossen (NC) Geschlossen (NC) Bipolar-Eingang...

  • Seite 30: Com-1/Com-2-Kabel

    MAP Check 3 Vacuum Bedienungsanleitung COM-1/COM-2-Kabel Das 9-polige Kommunikationskabel sollte die folgenden Pinanschlüsse (Buchsen) haben: COM-1-Haupt-(MASTER)- RS232-Kommunikationsanschluss (DTE-Stecker) Pin/Text Beschreibung Receive Data (Datenempfang), serieller Dateneingang von Verpackungsma- “RxD“ schine/PLC Transmit Data (Datenübertragung), serieller Datenausgang zu Verpackungsma- “TxD“ schine/PLC Ground (Masse), Signalmasse “GND“...

  • Seite 31: Mischersteuerung

    Bedienungsanleitung MAP Check 3 Vacuum Mischersteuerung Der MAP Check 3 Vacuum kann zur Steuerung eines MAP Mix Provectus Gasmischers eingesetzt werden. In der folgenden Abbildung sehen Sie, wie die Geräte aneinander angeschlossen werden müssen. MAP Check 3 Vacuum Verpackungsmaschine RJ-45...

  • Seite 32: Betrieb Und Wartung

    MAP Check 3 Vacuum Bedienungsanleitung 4. Betrieb und Wartung Allgemein Die folgende Abbildung gibt einen Überblick über die verschiedenen Steuermöglichkeiten für das MAP Check 3 Vacuum. Mit hilfe der Data Collection PC Software können Messdaten gesammelt werden. Einzelheiten finden Sie in der "Data Collection PC Software” Handbuch.

  • Seite 33: Starten Des Geräts

    • Nach Abschluss der Heizphase leuchtet die LED grün (permanent). Das Gerät ist nun einsatzbereit. Modelle mit Bildschirm • Beim ersten Einschalten wird kurz der MAP Check 3 Vacuum-Begrüßungsbildbildschirm gezeigt. • Nach einer kurzen Selbstdiagnose beginnt das Gerät mit dem Aufheizen der Sensoren.
  • Seite 34 MAP Check 3 Vacuum Bedienungsanleitung • Nach Abschluss des Heizvorgangs wird auf dem Bildschirm “Bereit“ angezeigt. Das Gerät ist nun einsatzbereit. 12:37 25: Fleisch Gemischt 1000gr. 28/03/11 Puffer Produkt Menü Messung Ist das Gerät für die Durchführung von Puffermessungen eingerichtet, wird der “Puffer”-Bildschirm in der rechten unteren Bildschirmecke angezeigt.

  • Seite 35: Messen

    Bedienungsanleitung MAP Check 3 Vacuum Messen “Black Box“-Modelle Die “Black Box”-Modelle sind standardmäßig auf “Autostart” eingestellt. Nach Abschluss der Heizphase startet das Gerät automatisch und wartet auf die Signale “Evakuierung” und “Gas”. Wird ein solches Signal erhalten, startet das Gerät einen Takt. Für den Start eines Folgetaktes wird ein weiteres Signal benötigt usw.
  • Seite 36 MAP Check 3 Vacuum Bedienungsanleitung Orange bedeutet, dass die Gaskonzentrationden festgelegten Warnwert über- oder unterschritten hat. Das Pfeilsymbol rechts neben dem Wert gibt an, ob es sich um einen Alarm vom Typ “ist zu hoch“ oder “ist zu niedrig“ handelt.

  • Seite 37: Auswählen Eines Produkts Für Die Messung

    Bedienungsanleitung MAP Check 3 Vacuum Auswählen eines Produkts für die Messung “Black Box“-Modelle Produkte werden über die Steuersoftware der Verpackungsmaschine ausgewählt. Modelle mit Bildschirm Ein Produkt wird wie folgt in der Liste Produkte ausgewählt: 1. Tippen Sie im Bildschirm “Messung läuft“ auf die Schaltfläche Produkt, um den Bildschirm Produkte anzuzeigen.
  • Seite 38 MAP Check 3 Vacuum Bedienungsanleitung 5. Blättern Sie mit den Bildlauftasten zu dem entsprechenden Produkt, tippen Sie dann auf das Produkt, um es auszuwählen, und kehren Sie wieder zum Bildschirm “Messung läuft” zurück. 6. Wenn Sie eine der Methoden auswählen, die mit Produkt..beginnt (z.B. Produkt-Name), wird eine Bildschirmtastatur angezeigt, auf der Sie die entsprechenden Produktdaten eingeben können.

  • Seite 39: Fehler/Warnungen

    Bedienungsanleitung MAP Check 3 Vacuum Fehler/Warnungen Fehler-/Warnmeldungen Bei einem Gerätefehler oder einer Warnung wird auf dem Bildschirm ein Pop-Up-Fenster angezeigt. Warn ng 8 Fehler beim Hinzufügen von Produkt - ein Produkt mit diesem Namen ist bereits vorhanden Schließen Das Fenster enthält den Typ (Fehler oder Warnung), die Nummer und eine kurze Beschreibung des Fehlers oder der Warnung.

  • Seite 40: Liste Der Fehler/Warnungen

    MAP Check 3 Vacuum Bedienungsanleitung Liste der Fehler/Warnungen Bitte beachten Sie, dass die mit einem Sternchen (*) gekennzeichneten Nachrichten nicht in der Anzeige erscheinen. Diese Nachrichten erscheinen nur als Einträge im Fehlerprotokoll – siehe für Einzelheiten "Diagnose" auf Seite 59.
  • Seite 41 Bedienungsanleitung MAP Check 3 Vacuum Nachricht Benutzeraktion Fehler Fehler beim Umschalten des LCD in den Kundendienst Bereitschaftsmodus kontaktieren Fehler Tastaturlayoutdatei nicht gefunden. Externe Tastatur Kundendienst oder Scanner funktionieren möglicherweise nicht kontaktieren ordnungsgemäß. Fehler Fehler in der internen Datenaufzeichnungsschnittstelle Kundendienst kontaktieren...
  • Seite 42 MAP Check 3 Vacuum Bedienungsanleitung Nachricht Benutzeraktion Fehler Interner Kommunikationsfehler Kundendienst kontaktieren Fehler Interner Kommunikationsfehler Kundendienst kontaktieren Fehler Fehler bei externem A/D-Konverter Kundendienst kontaktieren Fehler Fehler bei externem A/D-Konverter Kundendienst kontaktieren Warnung Der Luftdrucksensor ist nicht kalibriert. Druckwerte Kundendienst sind möglicherweise nicht gültig.
  • Seite 43 Bedienungsanleitung MAP Check 3 Vacuum Nachricht Benutzeraktion Warnung -Sensor muss kalibriert werden. Messwerte Für die möglicherweise nicht gültig Sensorkalibrierung an den Kundendienst wenden Fehler Die Lüftergeschwindigkeit ist zu niedrig. Überprüfen Kundendienst Sie, ob der Lüfter funktioniert kontaktieren Fehler Fehler in den Lüfterparametern, der Lüfter läuft mit Kundendienst voller Geschwindigkeit.
  • Seite 44 MAP Check 3 Vacuum Bedienungsanleitung Nachricht Benutzeraktion Warnung Wert für Umgebungsdruck außerhalb sinnvollen Lufteinlass/ Bereichs. Möglicher Fehler im Drucksensor. Sensorgas-/ Probegasauslässe überprüfen und reinigen Besteht der Fehler weiterhin, an den Kundendienst wenden Warnung Gerätetemperatur sehr niedrig Gerät in einem Bereich mit Temperaturen über...
  • Seite 45 Bedienungsanleitung MAP Check 3 Vacuum Nachricht Benutzeraktion Warnung Ir CO -Sensortemperatur niedrig Umgebungstemperatu r prüfen – sie muss innerhalb des Bereichs liegen Besteht der Fehler weiterhin, an den Kundendienst wenden Fehler Ir CO -Sensortemperatur zu niedrig. CO -Sensor wird Umgebungstemperatu ausgeschaltet.
  • Seite 46 MAP Check 3 Vacuum Bedienungsanleitung Nachricht Benutzeraktion Ereignis TIMING-PROBLEME, IR-Verzögerung zu lang Steuersignale überprüfen Fehler Kritischer Puffer-Druck! Drücke über 10 bar können Puffer-Eingangsdruck Schäden verursachen! senken Fehler Vakuum ist über Maximum. Vakuum=%s, Max=%s Vakuum überprüfen Fehler Zu hoher Bypass-Fluss (V2,V4 Problem ?) Flusssystemschläuche...

  • Seite 47: Reinigung Und Wartung

    Bedienungsanleitung MAP Check 3 Vacuum Reinigung und Wartung Allgemein Eine regelmäßige Reinigung und Wartung verringert die Gefahr, dass das Gerät ausfällt. ACHTUNG! Personen, die Reinigungs- oder Wartungsarbeiten durchführen, müssen sich zuvor mit den "Sicherheitsanweisungen" auf Seite 9 vertraut machen. HINWEIS! Informationen zur korrekten Montage bzw. Demontage von Anschlussteilen finden Sie unter "Korrekte Montage/Demontage von Anschlussteilen"...

  • Seite 48: Auswechseln Des Puffergasfilters

    MAP Check 3 Vacuum Bedienungsanleitung Auswechseln des Puffergasfilters (Nur bei “Puffer”-Versionen)   • Lösen Sie den Gaseingangsschlauch vom Steckanschlussteil  • Schrauben Sie das Steckanschlussteil  • Ersetzen Sie den Filter   • Schließen Sie das Anschlussteil und den Schlauch wieder an.

  • Seite 49: Auswechseln Von Staubfiltern An Lufteinlass Und -Auslass

    Bedienungsanleitung MAP Check 3 Vacuum Auswechseln von Staubfiltern an Lufteinlass und -auslass ACHTUNG! Wenn Filter am Lufteinlass oder -auslass verstopfen, kann dies dazu führen, dass sich das Gerät überhitzt. Daher sollten die Filter in regelmäßigen Abständen ausgewechselt werden, insbesondere, wenn das Gerät in einem staubhaltigen Umfeld eingesetzt wird.

  • Seite 50: Testmodi In Diagnose

    MAP Check 3 Vacuum Bedienungsanleitung Testmodi in Diagnose Testmessung - CAL. GAS Einlass Dieser Test dient der Kalibrierung von Sensoren im System. Er wird normalerweise für Wartungszwecke durchgeführt. • Entfernen Sie den Blindstecker aus dem Eingang “CAL. GAS IN” (Kalibriergaseinlass) und bringen Sie ein passendes M5-Anschlussteil an.

  • Seite 51: Testmessung - Buffer Gas Einlass

    Bedienungsanleitung MAP Check 3 Vacuum Testmessung - BUFFER GAS Einlass Dieser Test wird für eine kontinuierliche, manuelle Messung des Puffertankinhalts verwendet. Er wird normalerweise für Wartungszwecke oder zur Überprüfung des Tanks nach der Installation durchgeführt. • Legen Sie ein Vakuum am Gerät an und stoppen Sie die Verpackungsmaschine.

  • Seite 52: Systemdichtigkeitstest

    MAP Check 3 Vacuum Bedienungsanleitung Systemdichtigkeitstest Dieser Test dient zur Sicherstellung der Systemdichtigkeit an Sensor- und Flussteilen. Eine Undichtigkeit hat fatale Folgen für Messungen. Daher sollte dieser Test regelmäßig bzw. im Falle von ungewöhnlichen Messergebnissen durchgeführt werden. • Legen Sie ein Vakuum am Gerät an und stoppen Sie die Verpackungsmaschine.
  • Seite 53 Bedienungsanleitung MAP Check 3 Vacuum • Im Falle eines guten Testergebnisses, wird der folgende Bildschirm angezeigt. Schließen • Im Falle eines schlechten Testergebnisses, wird der folgende Bildschirm angezeigt. Schließen HINWEIS! Geräte mit installiertem CO -Sensor erhalten separate Ergebnisse für diesen Sensor.

  • Seite 54: Menüs Und Einstellungen

    MAP Check 3 Vacuum Bedienungsanleitung 5. Menüs und Einstellungen Allgemein Wenn das Gerät eingeschaltet wird (nachdem es ausgeschaltet war), ist es in der Zugriffsebene Benutzer gesperrt. In der Zugriffsebene Benutzer hat der Benutzer nur Zugriff auf eine eingeschränkte Anzahl von Funktionen und darf keine Parameter konfigurieren.

  • Seite 55: Produktverwaltung

    Bedienungsanleitung MAP Check 3 Vacuum Export/Import Zum Exportieren von Produktprotokolldaten und zum Exportieren/Importieren von Produkten, Benutzern und Geräteeinstellungen. Dafür ist der Anschluss eines USB-Speichersticks erforderlich. Einzelheiten hierzu finden Sie unter "Export/Import" auf Seite 69. Sprache Zum Ändern der in Bildschirmen und Menüs verwendeten Sprache.

  • Seite 56: Konfiguration Alarm

    MAP Check 3 Vacuum Bedienungsanleitung Konfiguration Alarm Einstellung der Warn- und Alarmwerte für die Messgasmessung. Konfiguration Produktalarm Konfiguration Produktalarm 28,5 27,0 23,0 21,5 Bei jedem Alarm gibt es folgende Möglichkeiten: • Aus Alle Alarme deaktivieren • Ein Aktiviert den Alarm für den ausgewählten Eingang...
  • Seite 57 Bedienungsanleitung MAP Check 3 Vacuum Externer Mischer (Nur verfügbar, wenn die Option “Externer Mischer“ in den “Haupteinstellungen“ aktiviert ist) HINWEIS! Am Gerät ist es möglich, Produkte mit Mischereinstellungen zu erstellen, die nicht zu dem angeschlossenen Mischer passen. Diese Produkte können dann nur genutzt werden, wenn deren Mischereinstellungen geändert werden.

  • Seite 58: Neues Produkt

    MAP Check 3 Vacuum Bedienungsanleitung Neues Produkt Diese Funktion erstellt ein neues Produkt mit den Standardeinstellungen. Die Parameter können dann dem neuen Produkt angepasst werden (siehe "Produkt bearbeiten" auf Seite 54). Wenn das neue Produkt einem bereits vorhandenen ähnelt, können Sie stattdessen die Funktion “Produkt duplizieren“...

  • Seite 59: Datenprotokoll

    Bedienungsanleitung MAP Check 3 Vacuum Datenprotokoll Wenn Sie den Punkt Datenprotokoll im Hauptmenü auswählen, wird ein Bildschirm angezeigt, in dem sämtliche für das gerade ausgewählte Produkt aufgezeichneten Daten aufgelistet sind. Messdatenaufzeichnung Produkt: Würste 100 gr. Aufgezeichnete Daten: 3 Takt Messdauer...

  • Seite 60: Diagnose

    MAP Check 3 Vacuum Bedienungsanleitung Diagnose Wenn Sie im Hauptmenü Diagnose wählen, gelangen Sie zu den Diagnose-Seiten für das Gerät. Der Diagnose-Bereich besteht aus 3 Seiten. Verwenden Sie die Pfeiltasten im Kopfzeilenbereich, um zur nächsten bzw. vorigen Seite zu navigieren: •...

  • Seite 61: Haupteinstellungen

    Dies dient als radikale Lösung, wenn Sie möchten, dass die Verpackungsmaschine auch dann noch läuft, wenn ein Fehler im MAP Check 3 Vacuum vorliegt. Diese Einstellung wird im Messungsbildschirm mit einem Warnsymbol und dem rot geschriebenen Hinweis “Fehler aus!“ angezeigt.

  • Seite 62: Bei Produktwechsel Id Anfordern

    MAP Check 3 Vacuum Bedienungsanleitung Benutzerbezeichnung: Dies ist ein benutzerdefinierter Text, der den aufgezeichneten Daten hinzugefügt wird. Diese Information kann verwendet werden, um z. B. eine Fertigungsstraße oder andere ähnliche Daten zu identifizieren. Einzelheiten hierzu finden Sie unter "Benutzerbezeichnung:" auf Seite Bei Produktwechsel ID Wenn auf “Ja”...

  • Seite 63: Konfiguration Externer Mischer

    Wenn Sie Konfig. externer Mischer im Menü Haupteinstellungen auswählen, wird ein Bildschirm mit den Konfigurationsparametern für einen externen MAP Mix Provectus-Mischer angezeigt, der am COM2-Anschluss MAP Check 3 Vacuum angeschlossen ist. Konfig. externer Mischer Externer Mischer Nein Kein Mischer aktiviert...

  • Seite 64: Konfiguration Puffermessung

    MAP Check 3 Vacuum Bedienungsanleitung Konfiguration Puffermessung Wenn Sie Konfiguration Puffermessung im Menü Haupteinstellungen auswählen, wird ein Bildschirm mit Konfigurationsparametern für die Puffermessung angezeigt. Messung an Puffer Nein Eine automatische Puffermessung wird nicht durchgeführt. Start Eine automatische Puffermessung wird durchgeführt, wenn das Gerät auf Messmodus geschaltet wird.

  • Seite 65: Konfiguration Datenaufzeichnung

    Bedienungsanleitung MAP Check 3 Vacuum Konfiguration Datenaufzeichnung Wenn Sie Konfiguration Datenaufzeichnung im Menü Haupteinstellungen auswählen, wird ein Bildschirm mit den Parametern für die Datenaufzeichnungsfunktion angezeigt. Aufzeichnungsintervall Zum Festlegen der Takte, für die das Gerät Daten aufzeichnen soll. Bei einer Einstellung auf 1 werden Daten für alle Takte aufgezeichnet.

  • Seite 66: Konfiguration Netzwerk

    MAP Check 3 Vacuum Bedienungsanleitung Netzwerk- Zum Festlegen, ob Netzwerkfehler fehler deaktiviert sein sollen. deaktivieren Erlaubt einen ununterbrochenen Betrieb auch dann, wenn das Netzwerk nicht verbunden ist. Siehe Liste der Netzwerk-Aufzeichnungswerte unter "7. PC Software Datensammlung" auf Seite 79. Konfiguration Netzwerk Wenn Sie Konfiguration Netzwerk im Menü...

  • Seite 67: Format/Einheiten/Zeit

    Bedienungsanleitung MAP Check 3 Vacuum Format/Einheiten/Zeit Wenn Sie Format/Einheiten/Zeit im Menü Haupteinstellungen auswählen, wird ein Bildschirm mit den verschiedenen Konfigurationsparametern für Ausgabeformate und -einheiten angezeigt. Uhrzeit Zum Einstellen der aktuellen Uhrzeit (hh:mm) Datum Zum Einstellen des aktuellen Datums (im entsprechenden “Datumsformat“) Datumsformat Zum Festlegen des gewünschten Datumsformats (TT/MM/JJ oder MM/TT/JJ)

  • Seite 68: Zugriffsebene

    MAP Check 3 Vacuum Bedienungsanleitung Zugriffsebene Wenn das Gerät eingeschaltet wird (nachdem es ausgeschaltet war), ist es in der Zugriffsebene Benutzer gesperrt. In der Zugriffsebene Benutzer haben Sie nur Zugriff auf eine eingeschränkte Anzahl von Funktionen und dürfen keine Parameter konfigurieren.

  • Seite 69: Ändern Des Pin-Codes Für Vorgesetzte

    HINWEIS! Stellen Sie sicher, dass Sie den neuen PIN-Code für Vorgesetzte an einem sicheren Ort aufbewahren. Wenn Sie diese Information verlieren, wenden Sie sich bitte an Ihre örtliche PBI Dansensor-Kundendienstabteilung, Die Ihnen bei der Wiederherstellung des Codes hilft. PBI-320600-C 03/2015 COPYRIGHT ©...

  • Seite 70: Export/Import

    Export MC3 Vacuum Exportiert Geräteeinstellungen in eine Binärdatei. Diese wird für gewöhnlich als Backup verwendet, um Geräteeinstellungen auf einem neuen MAP Check 3 Vacuum-Gerät klonen zu können. Import MC3 Vacuum Importiert Geräteeinstellungen in eine Binärdatei auf einem USB- Stick, der am Gerät angeschlossen ist.

  • Seite 71: Sprache

    Bedienungsanleitung MAP Check 3 Vacuum Sprache Wenn Sie den Punkt Sprache im Hauptmenü auswählen, wird ein Bildschirm mit den verfügbaren Menüsprachen angezeigt. Sprache English standard Dansk Español Francais Deutsch Italiano Pусский язык Nach Auswahl einer Sprache werden alle Texte in allen Menüs in der entsprechenden Sprache angezeigt.

  • Seite 72: Putty Terminal Server

    MAP Check 3 Vacuum Bedienungsanleitung 6. PuTTY Terminal Server Mit dem Terminalserverprogramm PuTTY können Sie die Konfigurationsparameter des Geräts ändern. Dieses Programm kann zwar bei jedem beliebigen MAP Check 3-Modell genutzt werden, ist jedoch speziell für die “Black Box“-Modelle ausgelegt, da es die einzige Möglichkeit darstellt, mit Geräten dieser Ausführung zu kommunizieren.
  • Seite 73 Bedienungsanleitung MAP Check 3 Vacuum 1. Wählen Sie den Verbindungstyp Serial (Seriell) aus und geben Sie die Nummer des COM-Ports Ihres Computers an, an den das Gerät angeschlossen ist. Geben Sie in das Feld Speed (Geschwindigkeit) den Wert 115200 ein.
  • Seite 74 MAP Check 3 Vacuum Bedienungsanleitung 7. Zum Speichern der aktuellen Einstellungen geben Sie der Sitzung einen Namen, wie z. B. MC 3 Vac, und klicken Sie auf ,Save (Speichern). Beim nächsten Start des Programms können Sie die Einstellungen leicht abrufen, indem Sie die gespeicherte Sitzung laden.

  • Seite 75: Arbeiten Mit Putty

    Bedienungsanleitung MAP Check 3 Vacuum Arbeiten mit PuTTY • Wenn das Programm startet..drücken Sie mehrere Male auf die Taste F1, um eine Verbindung zu dem Gerät herzustellen, indem Sie dessen COM2-Portprotokoll zu Terminal Server (Terminalserver) ändern. • Wenn die Verbindung hergestellt ist, wird das Fenster Main menu (Hauptmenü) angezeigt.
  • Seite 76 MAP Check 3 Vacuum Bedienungsanleitung Wählen Sie dazu den Punkt Change access level (Zugriffsebene ändern) aus ..und drücken Sie die Eingabetaste. Dansensor A/S COPYRIGHT © PBI-320600-C 03/2015...
  • Seite 77 Bedienungsanleitung MAP Check 3 Vacuum • Werkseitig ist der PIN-Code auf “0000“ eingestellt. Geben Sie den Code ein und drücken Sie die Eingabetaste. • Sie befinden sich jetzt auf der Zugriffsebene Supervisor (Vorgesetzter). • Mithilfe der Funktion Change administrator password (Administratorkennwort ändern) können Sie den Zugriffscode auf einen eigenen Wert einstellen.
  • Seite 78 MAP Check 3 Vacuum Bedienungsanleitung • Im Abschnitt General setup (Haupteinstellungen) haben Sie Zugriff auf die verschiedenen Einstellungen in dem Gerät. Informationen über die diversen Einstellungen und deren Auswirkungen finden Sie unter "Haupteinstellungen" auf Seite 60. • Um die Verbindung zu dem Gerät zu deaktivieren, wählen Sie den Punkt Close terminal server (Terminalserver schließen) im Main menu (Hauptmenü) aus, und drücken Sie dann zur Bestätigung...
  • Seite 79 Bedienungsanleitung MAP Check 3 Vacuum PBI-320600-C 03/2015 COPYRIGHT © Dansensor A/S...

  • Seite 80: Technische Informationen

    MAP Check 3 Vacuum Bedienungsanleitung 7. Technische Informationen Technische Daten Elektrische Anschlüsse Stromnetz 100-264 VAC, 47-63 Hz Gleichstrom-Modelle 24 V DC verfügbar, Bereich 19 – 36 V DC Eingang Stromverbrauch 25 - 50 W (je nach Modell) Mechanische Daten Analysatorgröße...

  • Seite 81: Gasanschluss

    Bedienungsanleitung MAP Check 3 Vacuum Gasanschluss Messgaseinlass Schlauch Ø5/3 mm, Messschlauch L=3m Vakuumanschluss Schlauch Ø8/6 mm Puffergaseinlass Stecker, AD=3 mm Kalibriergaseinlass M5-Buchse (i.d.R. zugestöpselt) Lufteinlass/Kalibriergas-Überlauf M5-Buchse (i.d.R. mit Filter montiert) Grundspezifikationen Vorheizzeit Betriebsbereit nach 10 min. (Volle Leistung nach 60 Minuten)

  • Seite 82: Co 2 -Sensor

    MAP Check 3 Vacuum Bedienungsanleitung -Sensor Sensortyp Infrarot, NDIR (nicht-dispersive IR), temperaturgesteuert für +60 °C Messgastemperatur +0 bis +35 °C Messfluss Messeingang: Normalerweise 5 l/min. ± 0.5 l/min. Sensorfluss: I.d.R. 75 ml/min. ± 5 ml/min. Puffermessung: I.d.R. 75 ml/min. ± 5 ml/min.

  • Seite 83: Standardkalibrierungs-Spezifikation

    Bedienungsanleitung MAP Check 3 Vacuum Standardkalibrierungs-Spezifikation Kalibriergase (Zr O 1000 ppm, 1%, 80% (Gleichgewicht N 20,9% (getrocknete Druckluft) Kalibriergase (CO 0%, 25%, 60%, 100% (Gleichgewicht N Kalibriergas-Genauigkeit < 3% Systemdiffusion < 25 ppm Sensorgasfluss 75 ml/min. ± 5 ml/min. (bei 20,9 % O /Gl.

  • Seite 84: Ersatzteile, Verbrauchsmaterialien Und Zubehör

    MAP Check 3 Vacuum Bedienungsanleitung Ersatzteile, Verbrauchsmaterialien und Zubehör Bestellen von Artikeln Beim Bestellen von Artikeln aus der folgenden Liste geben Sie bitte sorgfältig die Nummer der Einheit, die Spezifikation und die gewünschte Anzahl an und schicken Sie die Bestellung an Ihren Ersatzteilhändler.
  • Seite 85 Bedienungsanleitung MAP Check 3 Vacuum PBI-320600-C 03/2015 COPYRIGHT © Dansensor A/S...
