32 Bedienungsanleitung

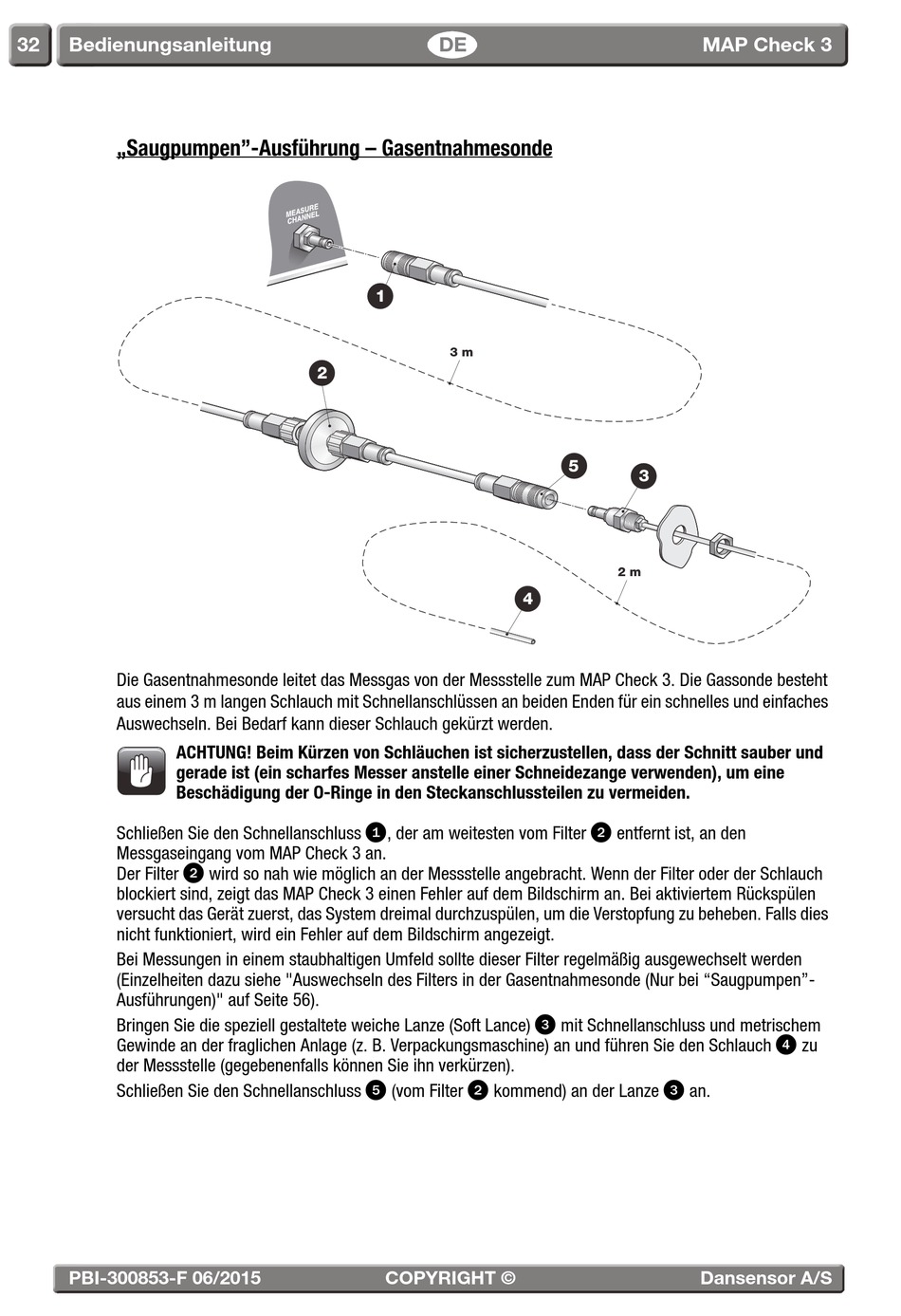

„Saugpumpen"-Ausführung – Gasentnahmesonde
Die Gasentnahmesonde leitet das Messgas von der Messstelle zum MAP Check 3. Die Gassonde besteht
aus einem 3 m langen Schlauch mit Schnellanschlüssen an beiden Enden für ein schnelles und einfaches
Auswechseln. Bei Bedarf kann dieser Schlauch gekürzt werden.
ACHTUNG! Beim Kürzen von Schläuchen ist sicherzustellen, dass der Schnitt sauber und
gerade ist (ein scharfes Messer anstelle einer Schneidezange verwenden), um eine
Beschädigung der O-Ringe in den Steckanschlussteilen zu vermeiden.
Schließen Sie den Schnellanschluss
Messgaseingang vom MAP Check 3 an.

Der Filter
blockiert sind, zeigt das MAP Check 3 einen Fehler auf dem Bildschirm an. Bei aktiviertem Rückspülen
versucht das Gerät zuerst, das System dreimal durchzuspülen, um die Verstopfung zu beheben. Falls dies
nicht funktioniert, wird ein Fehler auf dem Bildschirm angezeigt.
Bei Messungen in einem staubhaltigen Umfeld sollte dieser Filter regelmäßig ausgewechselt werden
(Einzelheiten dazu siehe "Auswechseln des Filters in der Gasentnahmesonde (Nur bei "Saugpumpen"-
Ausführungen)" auf Seite 56).
Bringen Sie die speziell gestaltete weiche Lanze (Soft Lance)
Gewinde an der fraglichen Anlage (z. B. Verpackungsmaschine) an und führen Sie den Schlauch
der Messstelle (gegebenenfalls können Sie ihn verkürzen).
Schließen Sie den Schnellanschluss
PBI-300853-F 06/2015
1
2

wird so nah wie möglich an der Messstelle angebracht. Wenn der Filter oder der Schlauch

DE
3 m
4
, der am weitesten vom Filter


(vom Filter kommend) an der Lanze
COPYRIGHT ©
MAP Check 3
5
3
2 m

entfernt ist, an den
mit Schnellanschluss und metrischem

an.
Dansensor A/S

zu
