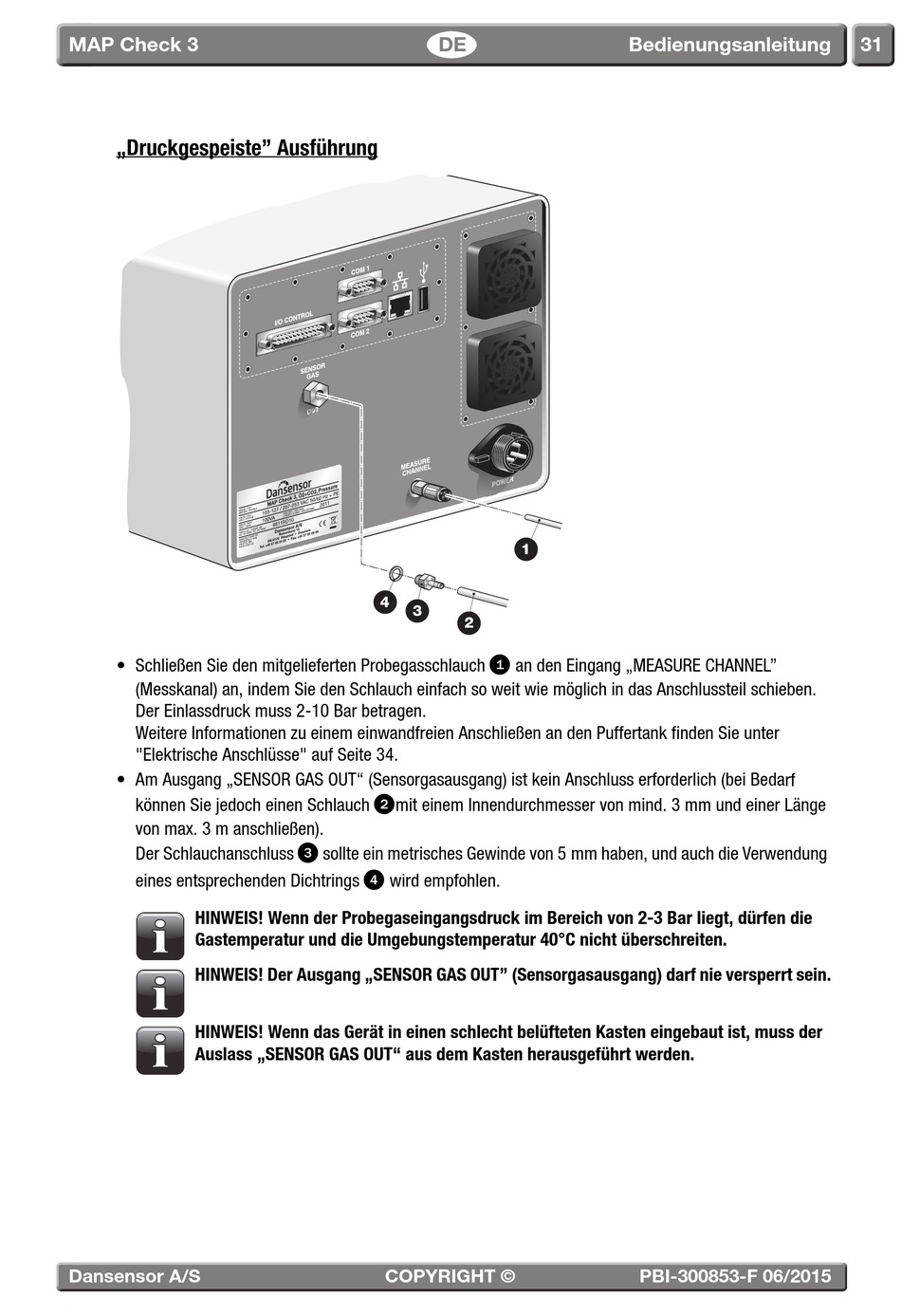

Druckgespeiste" Ausführung - Dansensor MAP Check 3 Bedienungsanleitung

MAP Check 3
„Druckgespeiste" Ausführung
• Schließen Sie den mitgelieferten Probegasschlauch
(Messkanal) an, indem Sie den Schlauch einfach so weit wie möglich in das Anschlussteil schieben.
Der Einlassdruck muss 2-10 Bar betragen.
Weitere Informationen zu einem einwandfreien Anschließen an den Puffertank finden Sie unter
"Elektrische Anschlüsse" auf Seite 34.
• Am Ausgang „SENSOR GAS OUT" (Sensorgasausgang) ist kein Anschluss erforderlich (bei Bedarf
können Sie jedoch einen Schlauch
von max. 3 m anschließen).
Der Schlauchanschluss
eines entsprechenden Dichtrings
HINWEIS! Wenn der Probegaseingangsdruck im Bereich von 2-3 Bar liegt, dürfen die
Gastemperatur und die Umgebungstemperatur 40°C nicht überschreiten.
HINWEIS! Der Ausgang „SENSOR GAS OUT" (Sensorgasausgang) darf nie versperrt sein.
HINWEIS! Wenn das Gerät in einen schlecht belüfteten Kasten eingebaut ist, muss der
Auslass „SENSOR GAS OUT" aus dem Kasten herausgeführt werden.
