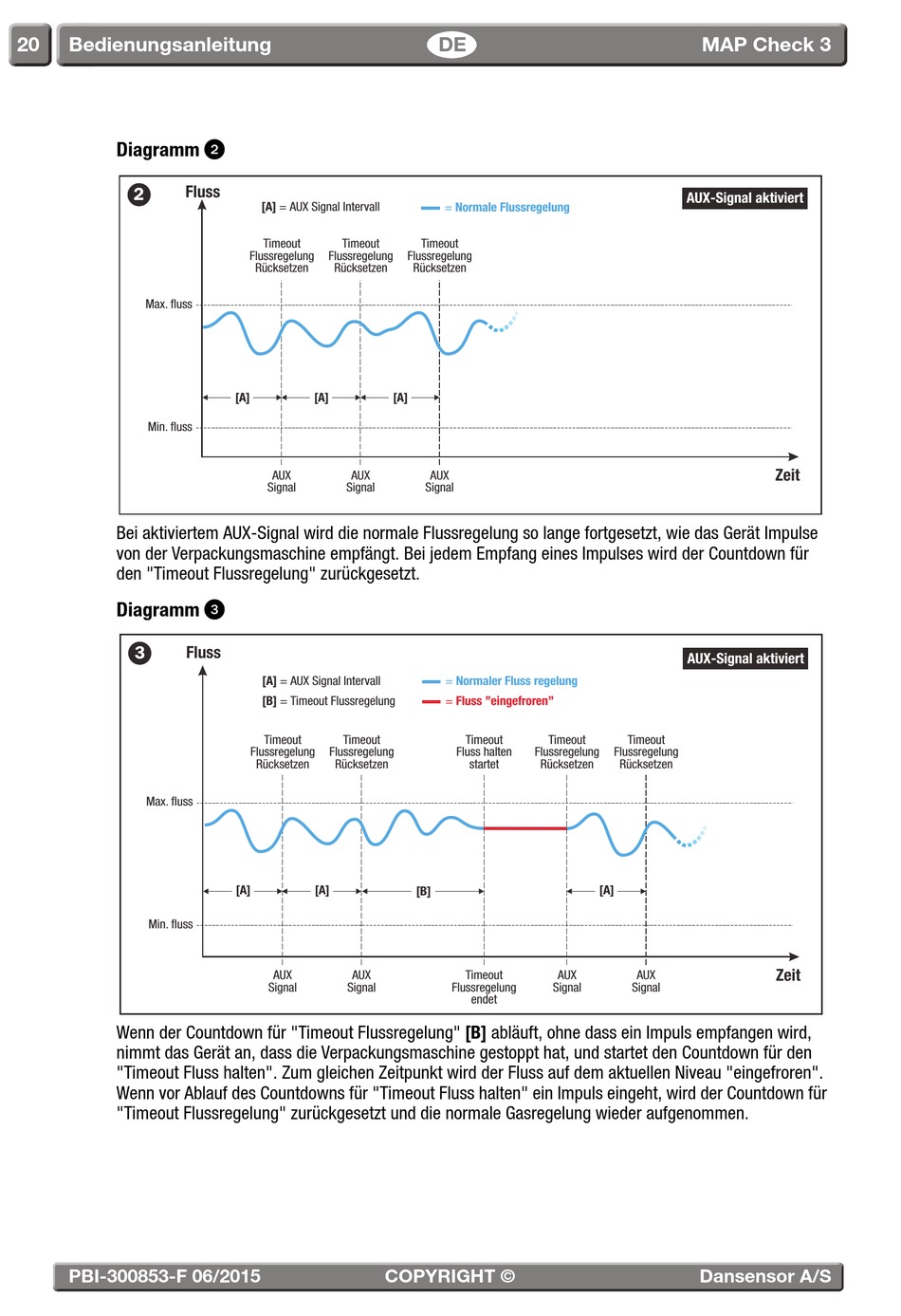

Dansensor MAP Check 3 Bedienungsanleitung Seite 21

20 Bedienungsanleitung
Diagramm
Fluss
2
Max. fluss
Min. fluss
Bei aktiviertem AUX-Signal wird die normale Flussregelung so lange fortgesetzt, wie das Gerät Impulse
von der Verpackungsmaschine empfängt. Bei jedem Empfang eines Impulses wird der Countdown für
den "Timeout Flussregelung" zurückgesetzt.
Diagramm
3 Fluss
Max. fluss
Min. fluss
Wenn der Countdown für "Timeout Flussregelung" [B] abläuft, ohne dass ein Impuls empfangen wird,
nimmt das Gerät an, dass die Verpackungsmaschine gestoppt hat, und startet den Countdown für den
"Timeout Fluss halten". Zum gleichen Zeitpunkt wird der Fluss auf dem aktuellen Niveau "eingefroren".
Wenn vor Ablauf des Countdowns für "Timeout Fluss halten" ein Impuls eingeht, wird der Countdown für
"Timeout Flussregelung" zurückgesetzt und die normale Gasregelung wieder aufgenommen.
PBI-300853-F 06/2015

[A] = AUX Signal Intervall
Timeout Timeout
Flussregelung Flussregelung
Rücksetzen Rücksetzen
[A] [A]
AUX AUX
Signal Signal

[A] = AUX Signal Intervall
[B] = Timeout Flussregelung
Timeout Timeout
Flussregelung Flussregelung
Rücksetzen Rücksetzen
[A] [A]
AUX AUX
Signal Signal
DE
= Normale Flussregelung
Timeout
Flussregelung
Rücksetzen
[A]
AUX
Signal
= Normaler Fluss regelung
= Fluss "eingefroren"
Timeout Timeout
Fluss halten Flussregelung
startet Rücksetzen
[B]
Timeout
Flussregelung Signal
endet
