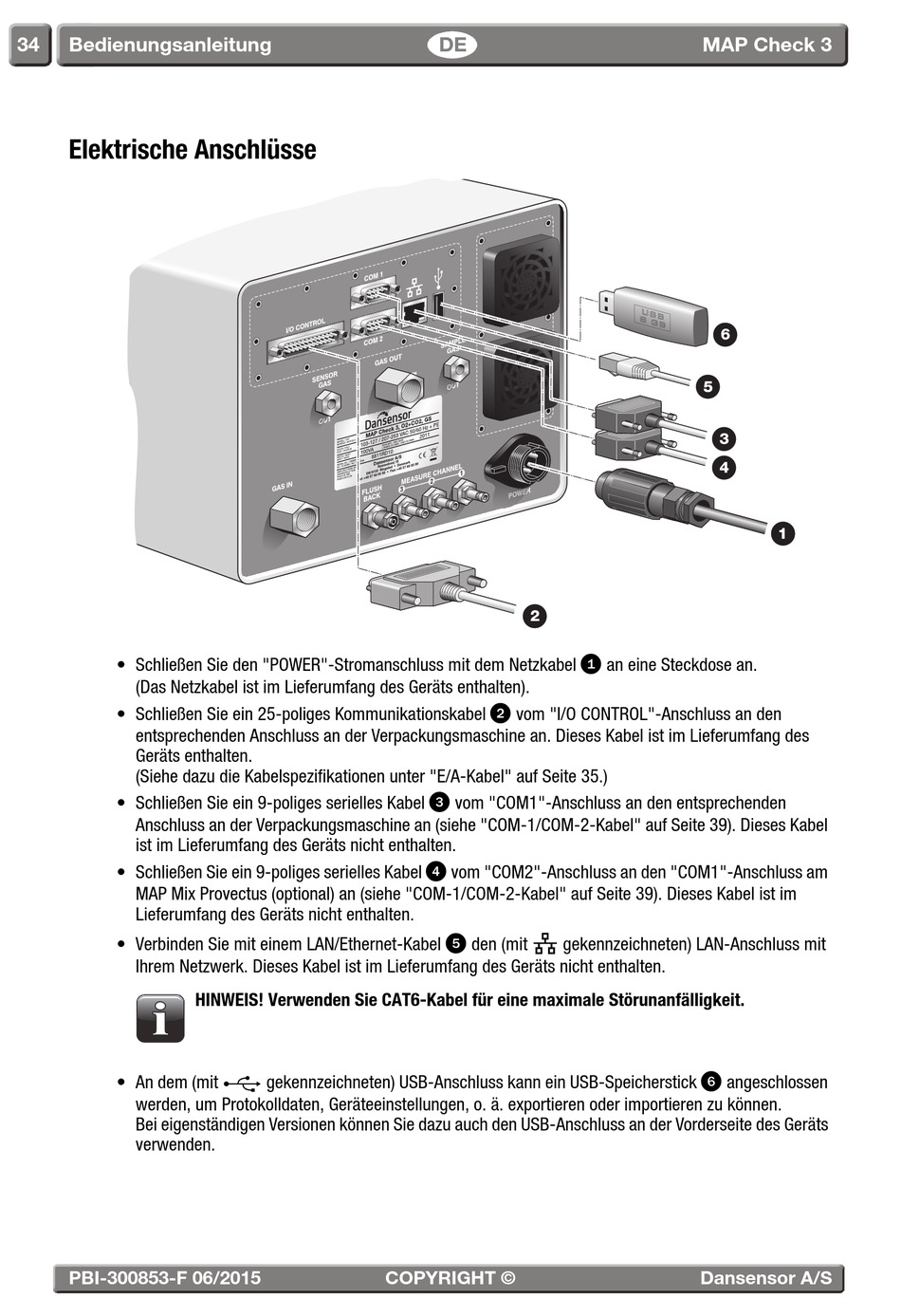

Elektrische Anschlüsse
• Schließen Sie den "POWER"-Stromanschluss mit dem Netzkabel
(Das Netzkabel ist im Lieferumfang des Geräts enthalten).
• Schließen Sie ein 25-poliges Kommunikationskabel
entsprechenden Anschluss an der Verpackungsmaschine an. Dieses Kabel ist im Lieferumfang des
Geräts enthalten.
(Siehe dazu die Kabelspezifikationen unter "E/A-Kabel" auf Seite 35.)
• Schließen Sie ein 9-poliges serielles Kabel
Anschluss an der Verpackungsmaschine an (siehe "COM-1/COM-2-Kabel" auf Seite 39). Dieses Kabel
ist im Lieferumfang des Geräts nicht enthalten.
• Schließen Sie ein 9-poliges serielles Kabel
MAP Mix Provectus (optional) an (siehe "COM-1/COM-2-Kabel" auf Seite 39). Dieses Kabel ist im
Lieferumfang des Geräts nicht enthalten.
• Verbinden Sie mit einem LAN/Ethernet-Kabel
Ihrem Netzwerk. Dieses Kabel ist im Lieferumfang des Geräts nicht enthalten.
• An dem (mit
werden, um Protokolldaten, Geräteeinstellungen, o. ä. exportieren oder importieren zu können.
Bei eigenständigen Versionen können Sie dazu auch den USB-Anschluss an der Vorderseite des Geräts
verwenden.
