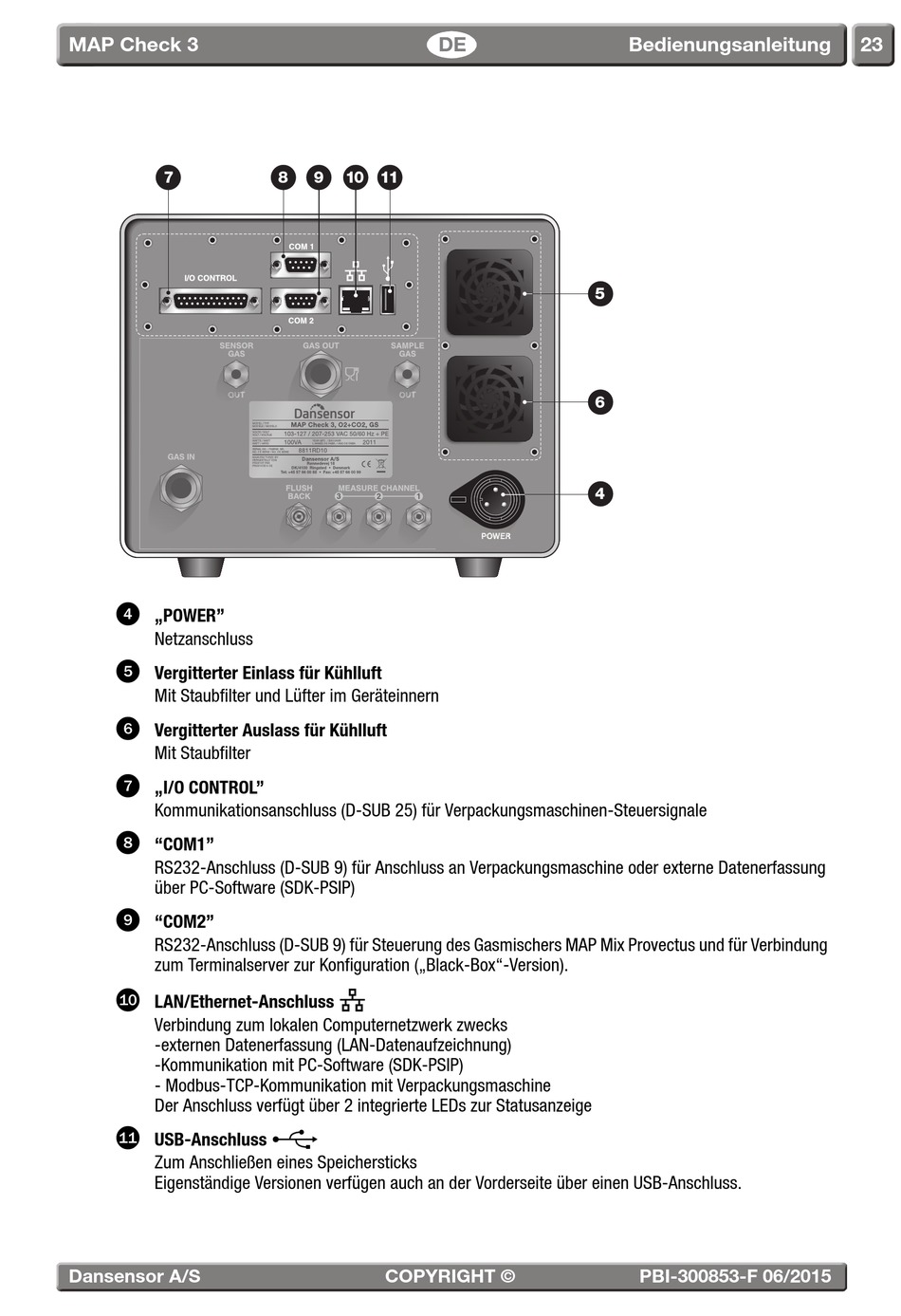

MAP Check 3
7


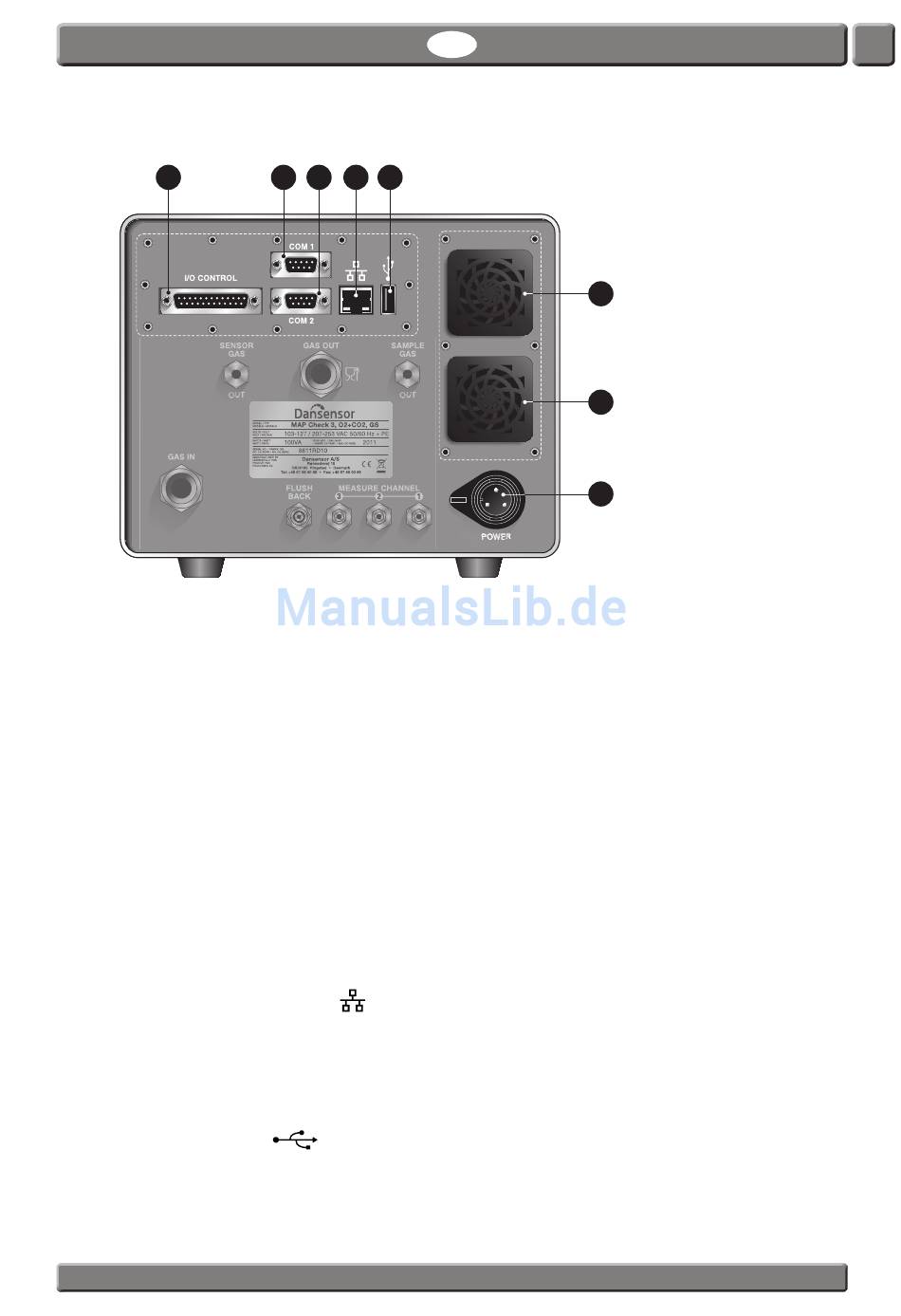

„POWER"
Netzanschluss

Vergitterter Einlass für Kühlluft
Mit Staubfilter und Lüfter im Geräteinnern

Vergitterter Auslass für Kühlluft
Mit Staubfilter

„I/O CONTROL"
Kommunikationsanschluss (D-SUB 25) für Verpackungsmaschinen-Steuersignale

"COM1"
RS232-Anschluss (D-SUB 9) für Anschluss an Verpackungsmaschine oder externe Datenerfassung
über PC-Software (SDK-PSIP)

"COM2"
RS232-Anschluss (D-SUB 9) für Steuerung des Gasmischers MAP Mix Provectus und für Verbindung
zum Terminalserver zur Konfiguration („Black-Box"-Version).

LAN/Ethernet-Anschluss
Verbindung zum lokalen Computernetzwerk zwecks
-externen Datenerfassung (LAN-Datenaufzeichnung)
-Kommunikation mit PC-Software (SDK-PSIP)
- Modbus-TCP-Kommunikation mit Verpackungsmaschine
Der Anschluss verfügt über 2 integrierte LEDs zur Statusanzeige

USB-Anschluss
Zum Anschließen eines Speichersticks
Eigenständige Versionen verfügen auch an der Vorderseite über einen USB-Anschluss.
