MAP Check 3

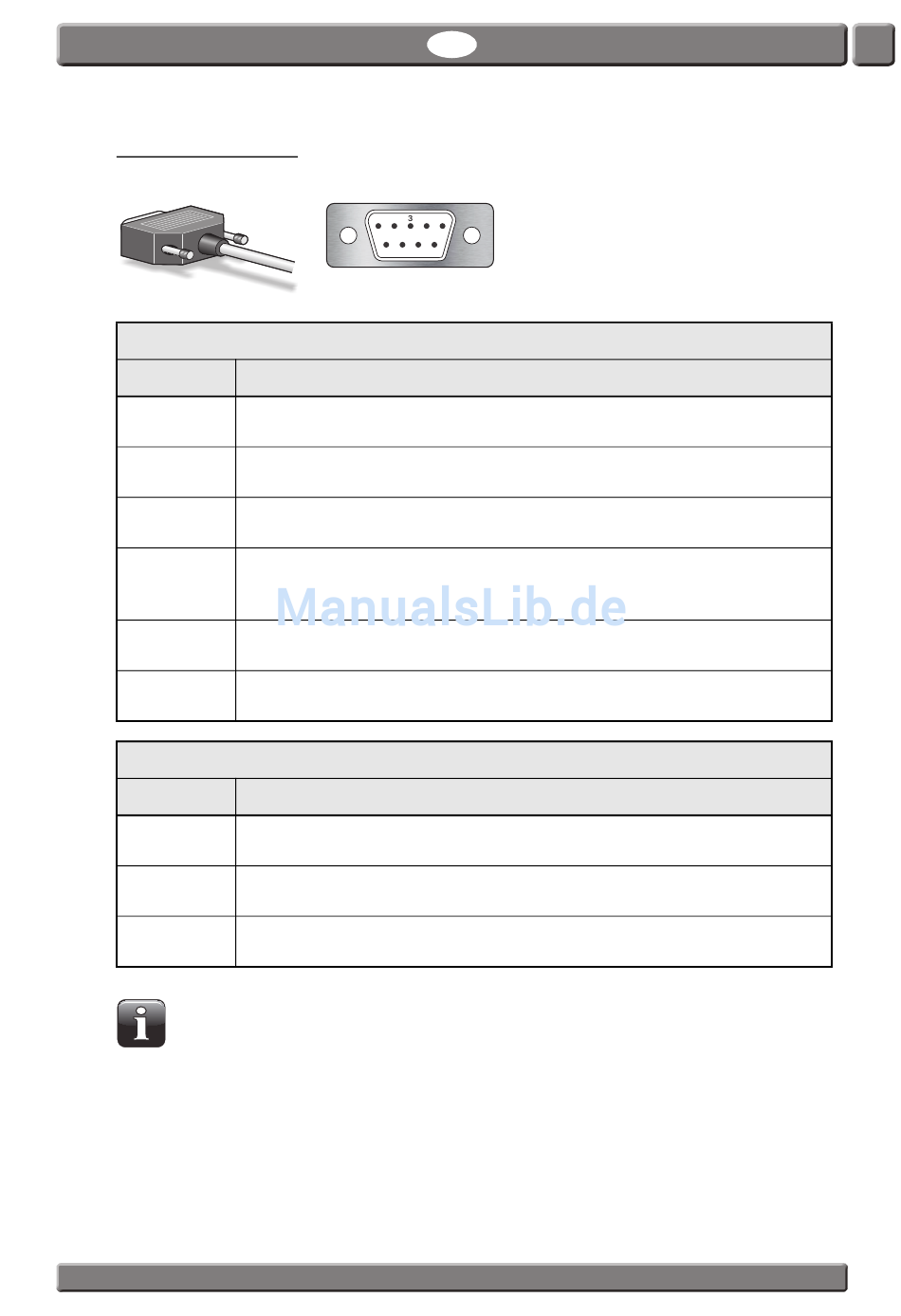

COM-1/COM-2-Kabel
Das 9-polige Kommunikationskabel sollte die folgenden Pinanschlüsse (Buchsen) haben:
COM-1-Haupt-(MASTER)- RS232-Kommunikationsanschluss (DTE-Stecker)
Pins/Text
2
"RxD"
3
"TxD"
5
"GND"
7
"RTS"
8
"CTS"
9
"+5 V"
COM-2-Haupt-(SLAVE)- RS232-Kommunikationsanschluss (DTE-Stecker)
Pins/Text
2
"RxD"
3
"TxD"
5
"GND"
HINWEIS! COM 1- und COM 2-Kommunikationsanschlüsse sind nicht galvanisch isoliert,
d. h. "GND" ist an Schutzleiter und Gehäuse angeschlossen. Vermeiden Sie während der
Installation Brummschleifen.
Dansensor A/S
1
2
6
7
8
Beschreibung
Receive Data (Datenempfang), serieller Dateneingang von Verpackungsmaschine/
PLC
Transmit Data (Datenübertragung), serieller Datenausgang zu Verpackungs-
maschine/PLC
Ground (Masse), Signalmasse
Request To Send (Anforderung zum Senden), Signalausgang zu Verpackungs-
maschine/PLC
(DERZEIT NICHT GENUTZT)
Clear To Send (Bereit zum Senden), Signaleingang von Verpackungsmaschine/PLC
(DERZEIT NICHT GENUTZT)
Stromversorgung +5 V maximal: 250 mA (mit Sicherung)
Beschreibung
Receive Data (Datenempfang), serieller Dateneingang vom Slave-Gerät
(z. B MAP Mix Provectus)
Transmit Data (Datenübertragung), serieller Datenausgang zum Slave-Gerät
(z. B MAP Mix Provectus)
Ground (Masse), Signalmasse
COPYRIGHT ©
DE
4
5
9
Bedienungsanleitung
PBI-300853-F 06/2015
39
