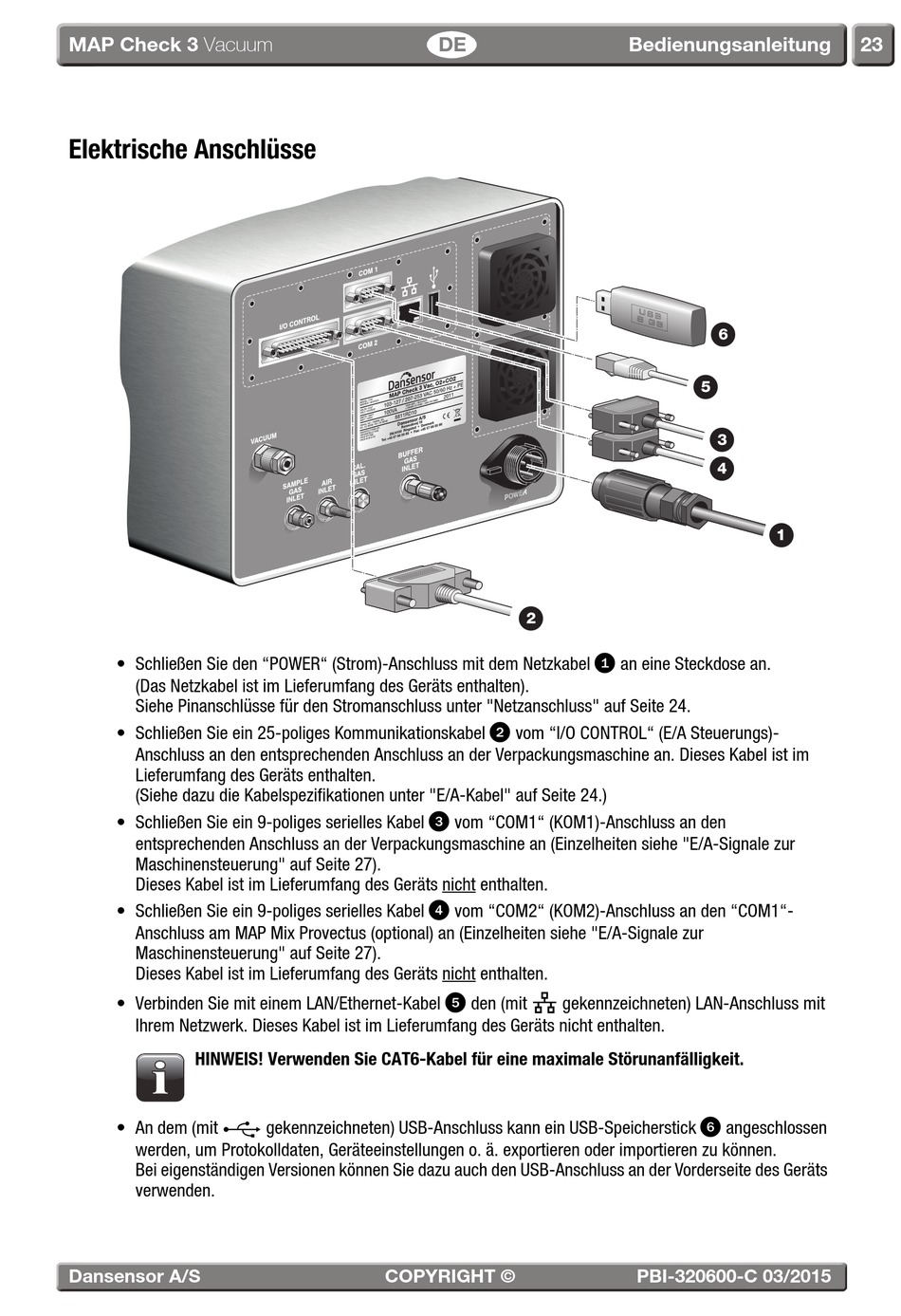

Elektrische Anschlüsse
• Schließen Sie den "POWER" (Strom)-Anschluss mit dem Netzkabel
(Das Netzkabel ist im Lieferumfang des Geräts enthalten).
Siehe Pinanschlüsse für den Stromanschluss unter "Netzanschluss" auf Seite 24.
• Schließen Sie ein 25-poliges Kommunikationskabel
Anschluss an den entsprechenden Anschluss an der Verpackungsmaschine an. Dieses Kabel ist im
Lieferumfang des Geräts enthalten.
(Siehe dazu die Kabelspezifikationen unter "E/A-Kabel" auf Seite 24.)
• Schließen Sie ein 9-poliges serielles Kabel
entsprechenden Anschluss an der Verpackungsmaschine an (Einzelheiten siehe "E/A-Signale zur
Maschinensteuerung" auf Seite 27).
Dieses Kabel ist im Lieferumfang des Geräts nicht enthalten.
• Schließen Sie ein 9-poliges serielles Kabel
Anschluss am MAP Mix Provectus (optional) an (Einzelheiten siehe "E/A-Signale zur
Maschinensteuerung" auf Seite 27).
Dieses Kabel ist im Lieferumfang des Geräts nicht enthalten.
• Verbinden Sie mit einem LAN/Ethernet-Kabel
Ihrem Netzwerk. Dieses Kabel ist im Lieferumfang des Geräts nicht enthalten.
HINWEIS! Verwenden Sie CAT6-Kabel für eine maximale Störunanfälligkeit.
• An dem (mit
werden, um Protokolldaten, Geräteeinstellungen o. ä. exportieren oder importieren zu können.
Bei eigenständigen Versionen können Sie dazu auch den USB-Anschluss an der Vorderseite des Geräts
verwenden.
