Das Ende der T-Kurve wird für jede Ableitung mittels eines Musterverfahrens ermittelt. Das
globale T-Ende wird auf ähnliche Weise wie das globale QRS-Ende abgeleitet. Die anderen
Komponenten der EKG-Kurve, d. h., die ST- und T-Kurvenamplituden, werden ebenfalls in
Bezug auf den QRS-Beginn gemessen. Daher werden der ST-Übergang und die
verschiedenen ST-Amplitudenmessungen wie etwa ST 60 und ST 80 sowie die positiven und
negativen Komponenten der T-Kurve allesamt in Bezug auf den QRS-Beginn gemessen. Der
Grund hierfür ist, dass dies der geradlinigste Messansatz ist.

8.3.11 Intervallmessung

Im Hinblick auf Intervalle wird das globale QT-Intervall vom globalen QRS-Beginn bis zum
globalen T-Ende gemessen. Dagegen erfolgt die globale PR-Intervallmessung, da davon
ausgegangen wird, dass der P-Beginn in allen 12 Ableitungen gleich ist, vom P-Beginn bis
zum globalen QRS-Beginn.

8.3.12 Normale Grenzen

Die oben aufgeführten Verfahren wurden verwendet, um die normalen Grenzen der QRS-
Kurven aus einer Erwachsenen-Datenbank mit über 1500 normalen Erwachsenen,
veröffentlicht in Comprehensive Electrocardiology, 1989, und einer pädiatrischen Datenbank,
ermittelt anhand der Daten von 1750 Neugeborenen, Säuglingen und Kindern, in Auszügen
veröffentlicht in 1989 und 1998, die detaillierter in der nächsten Ausgabe von Comprehensive
Electrocardiology veröffentlicht werden soll, zu ermitteln. Diese normalen Grenzen sind im
Wesentlichen Bestandteil der Diagnosesoftware.

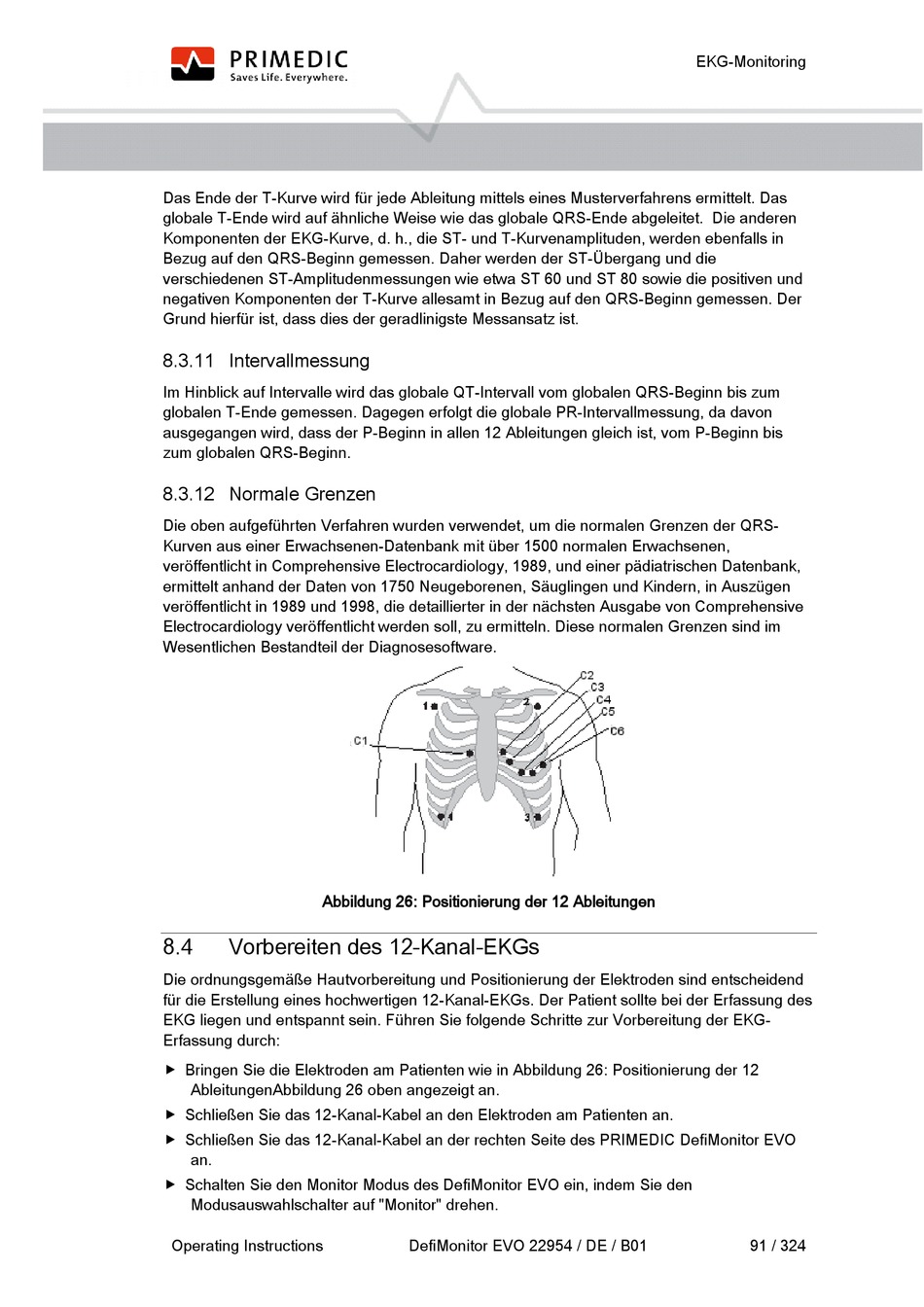

Abbildung 26: Positionierung der 12 Ableitungen

8.4

Vorbereiten des 12-Kanal-EKGs

Die ordnungsgemäße Hautvorbereitung und Positionierung der Elektroden sind entscheidend
für die Erstellung eines hochwertigen 12-Kanal-EKGs. Der Patient sollte bei der Erfassung des
EKG liegen und entspannt sein. Führen Sie folgende Schritte zur Vorbereitung der EKG-
Erfassung durch:
 Bringen Sie die Elektroden am Patienten wie in Abbildung 26: Positionierung der 12
AbleitungenAbbildung 26 oben angezeigt an.
 Schließen Sie das 12-Kanal-Kabel an den Elektroden am Patienten an.
 Schließen Sie das 12-Kanal-Kabel an der rechten Seite des PRIMEDIC DefiMonitor EVO
an.
 Schalten Sie den Monitor Modus des DefiMonitor EVO ein, indem Sie den
Modusauswahlschalter auf "Monitor" drehen.
