IBP-Monitoring
18.3
Einrichten der Anschlüsse
Schließen Sie die Schnittstellenkabel für den Transducer an den Anschluss "IBP" (6-poliger
roter runder Anschluss) an der linken Seite des PRIMEDIC DefiMonitor EVO an. Wählen Sie
das für den Transducer-Typ geeignete Schnittstellenkabel auf.
Richten Sie den Patientenkreislauf gemäß den Gebrauchsanweisungen für den Messwandler,
das Monitoring-Kit und das IV-Set ein.

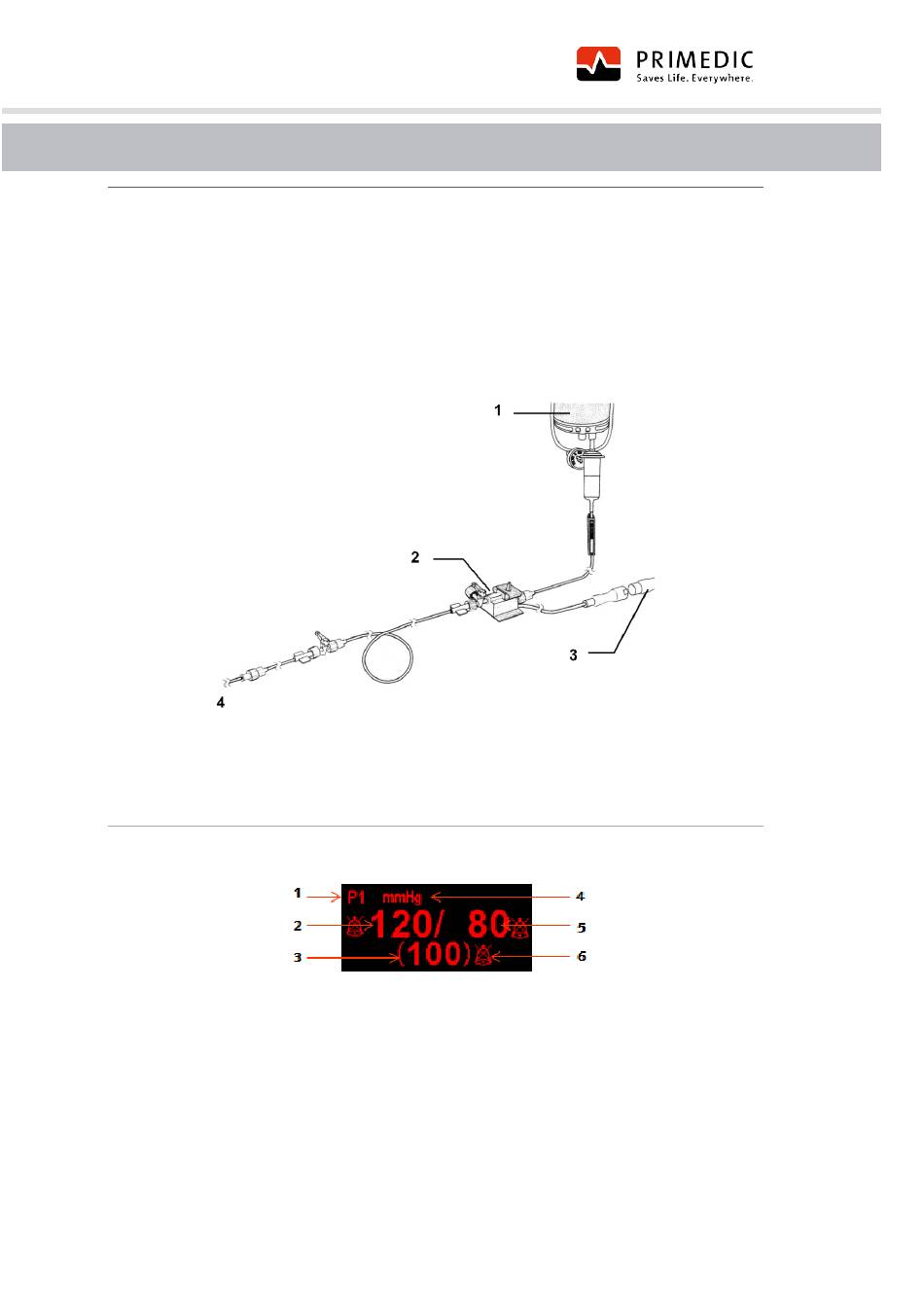

Die nachfolgende Zeichnung zeigt eine Beispiel-Konfiguration.
1
Drucksack
2
Messwandler
18.4
Beschreibung der Funktionen des Menüs "IBP 1"
1
Symbol für IBP1-Bezeichnung
2
Systolischer Wert
3
Mittlerer arterieller Druckwert
192 / 324
DefiMonitor EVO 22954 / DE / B01
Abbildung 72: IBP-Anschlüsse
3
4
Abbildung 73: IBP 1-Anzeige
4
IBP 1-Einheit
5
Diastolischer Wert
6
Glockensymbol
Schnittstellenkabel
Zum Patienten
