EKG-Monitoring

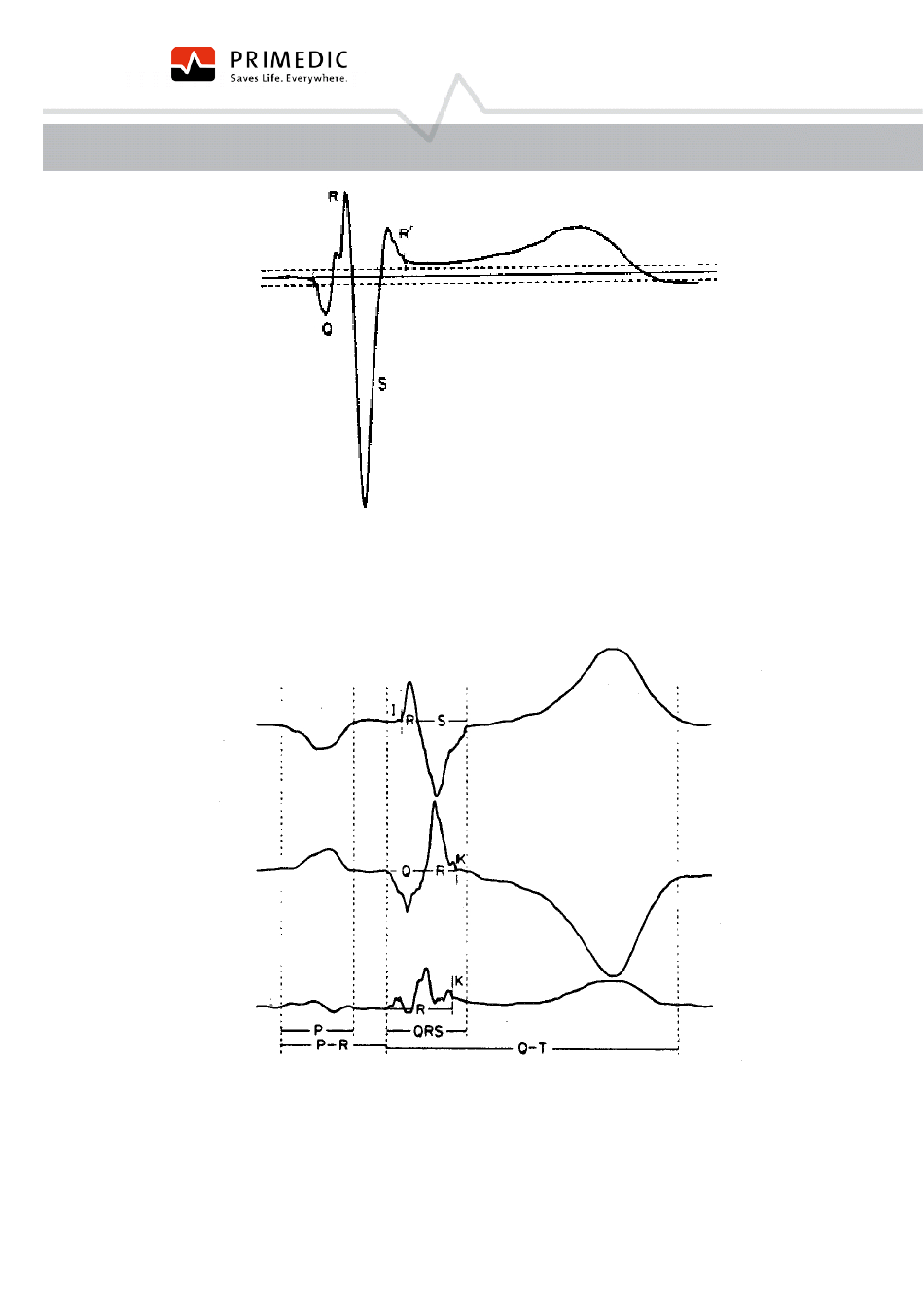

Abbildung 23: Basislinie bei QRS-Beginn wie vom Glasgow-Programm verwendet

In jeder einzelnen Ableitung wird der QRS-Beginn als die Basislinie genommen, und folglich
werden die Q-, R-, S-, R'-Kurven in Bezug auf den QRS-Beginn wie in den entsprechenden
Abbildungen aus der CSE-Dokumentation gezeigt gemessen.

Abbildung 24: Abbildung der isoelektrischen Segmente I und K

Isoelektrische Segmente zu Beginn eines QRS-Komplexes, d. h. ein flaches Segment
zwischen dem provisorischen allgemeinen Einsetzen und dem Einsatz einer individuellen
Ableitung werden aus der ersten Komponente (Q oder R) des QRS-Komplexes wie von der
CSE-Gruppe empfohlen ausgeschlossen. Gleiches gilt für das Ende des QRS-Komplexes
(Abbildung 24). Ein Sortieralgorithmus wird dann auf alle 12 Einsätze angewandt, um den
allgemeinen QRS-Beginn wie folgt festzulegen. Der früheste Einsatz wird ausgeschlossen,
Operating Instructions DefiMonitor EVO 22954 / DE / B01 89 / 324
