Proline Promag 53 Modbus RS485
#
Endress+Hauser
4.3

Anschluss der Messeinheit

4.3.1

Anschluss Messumformer

Warnung!
• Stromschlaggefahr! Schalten Sie die Energieversorgung aus, bevor Sie das Messgerät öff-
nen. Installieren bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten
kann zur Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor
die Energieversorgung angelegt wird (bei galvanisch getrennter Energieversorgung nicht
erforderlich).
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspannung und
Frequenz. Beachten Sie auch die national gültigen Installationsvorschriften.
1. Schrauben Sie den Anschlussklemmenraumdeckel (a) vom Messumformergehäuse ab.
2. Legen Sie das Energieversorgungskabel (b), das Elektrodenkabel (d) und das Feldbus-
kabel (e) durch die betreffenden Kabeleinführungen.
3. Nehmen Sie die Verdrahtung gemäß der jeweiligen Klemmenbelegung und dem zuge-
hörigen Anschlussschema vor.
"
Achtung!
– Beschädigungsgefahr des Feldbuskabels!
Beachten Sie die Informationen zur Schirmung und Erdung des Feldbuskabels
→  49.
– Es ist nicht empfehlenswert das Feldbuskabel über die herkömmlichen Kabelver-
schraubungen zu schleifen. Falls Sie später auch nur ein Messgerät austauschen,
muss die Buskommunikation unterbrochen werden.
4. Schrauben Sie den Anschlussklemmenraumdeckel (a) wieder auf das Messumformer-
gehäuse auf.
d
g
b
d
g
b
A (RxD/TxD-N)
27
B (RxD/TxD-P)
26
– 25
+ 24
f
– 23
+ 22
– 21
+ 20
N (L-) 2
L1 (L+) 1

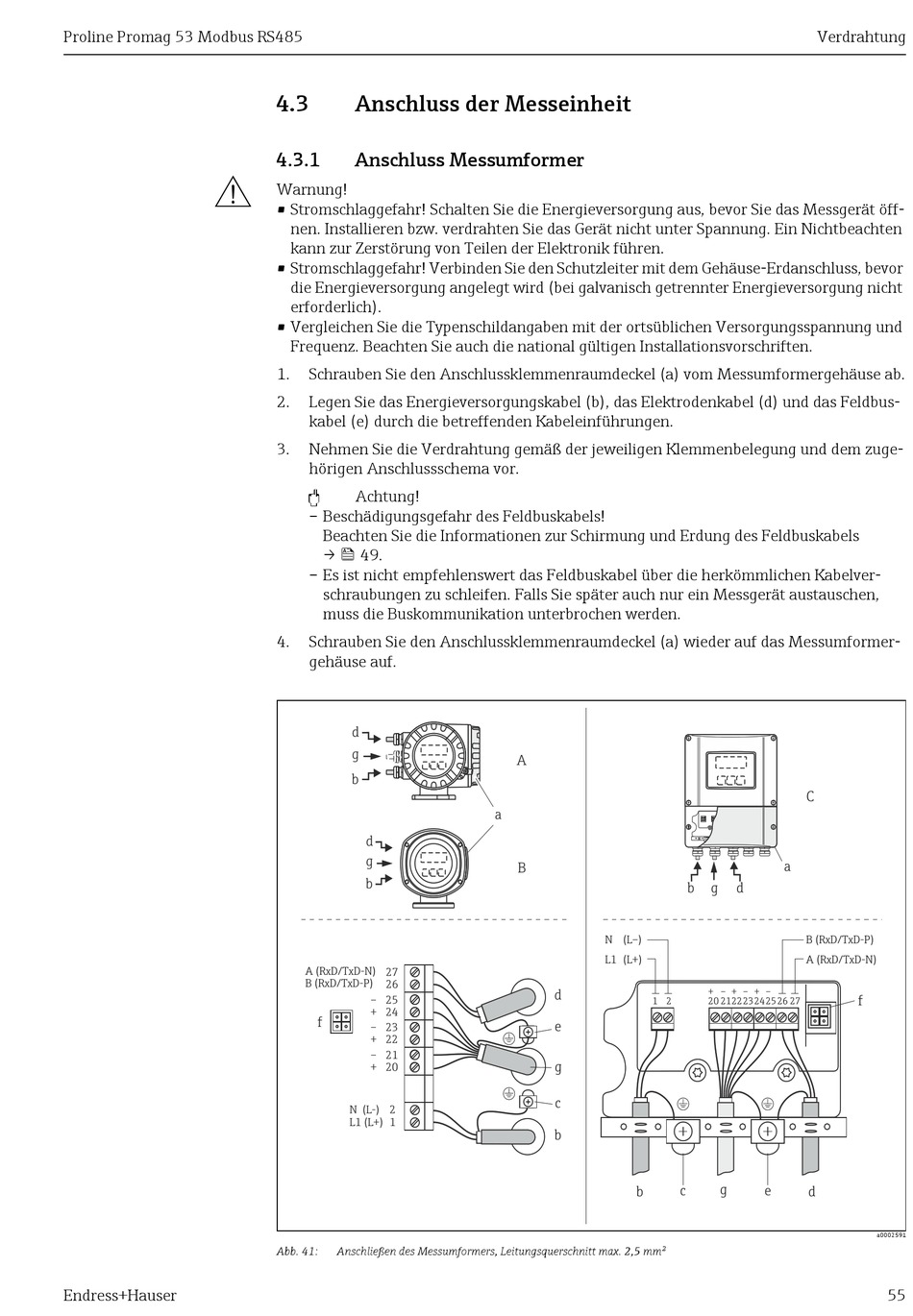

Abb. 41: Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm²
A
a
B
N (L–)
L1 (L+)
d
1 2
e
g
c
b
b
Verdrahtung
C
a
b g d
B (RxD/TxD-P)
A (RxD/TxD-N)
+ – + – + –
2425 26 27
20 21 2223
g
c e
d
f
a0002591
55
