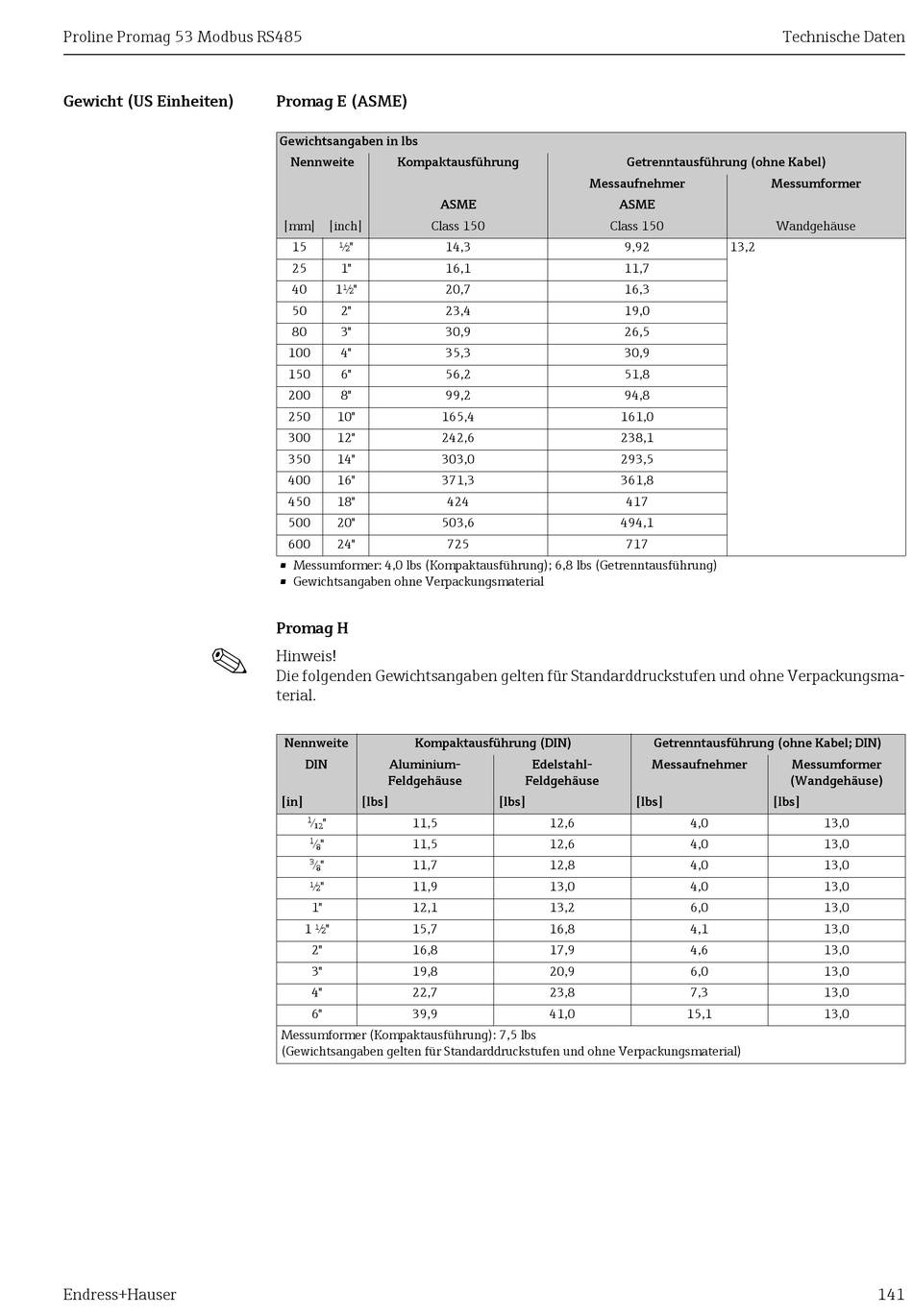

Endress+Hauser Proline Promag 53 Betriebsanleitung Seite 141

Proline Promag 53 Modbus RS485
Gewicht (US Einheiten)
!
Endress+Hauser
Promag E (ASME)
Gewichtsangaben in lbs
Nennweite Kompaktausführung
ASME
[mm] [inch] Class 150
15 ½" 14,3
25 1" 16,1
40 1½" 20,7
50 2" 23,4
80 3" 30,9
100 4" 35,3
150 6" 56,2
200 8" 99,2
250 10" 165,4
300 12" 242,6
350 14" 303,0
400 16" 371,3
450 18" 424
500 20" 503,6
600 24" 725
• Messumformer: 4,0 lbs (Kompaktausführung); 6,8 lbs (Getrenntausführung)
• Gewichtsangaben ohne Verpackungsmaterial
Promag H
Hinweis!
Die folgenden Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsma-
terial.
Nennweite Kompaktausführung (DIN)
DIN Aluminium-
Feldgehäuse
[in] [lbs]
¹⁄₁₂" 11,5
¹⁄₈" 11,5
³⁄₈" 11,7
½" 11,9
1" 12,1
1 ½" 15,7
2" 16,8
3" 19,8
4" 22,7
6" 39,9
Messumformer (Kompaktausführung): 7,5 lbs
(Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsmaterial)
Getrenntausführung (ohne Kabel)
Messaufnehmer
ASME
Class 150
9,92
11,7
16,3
19,0
26,5
30,9
51,8
94,8
161,0
238,1
293,5
361,8
417
494,1
717
Getrenntausführung (ohne Kabel; DIN)
Edelstahl- Messaufnehmer
Feldgehäuse
[lbs] [lbs]
12,6
12,6
12,8
13,0
13,2
16,8
17,9
20,9
23,8
41,0
Technische Daten
Messumformer
Wandgehäuse
13,2
Messumformer
(Wandgehäuse)
[lbs]
4,0 13,0
4,0 13,0
4,0 13,0
4,0 13,0
6,0 13,0
4,1 13,0
4,6 13,0
6,0 13,0
7,3 13,0
15,1 13,0
