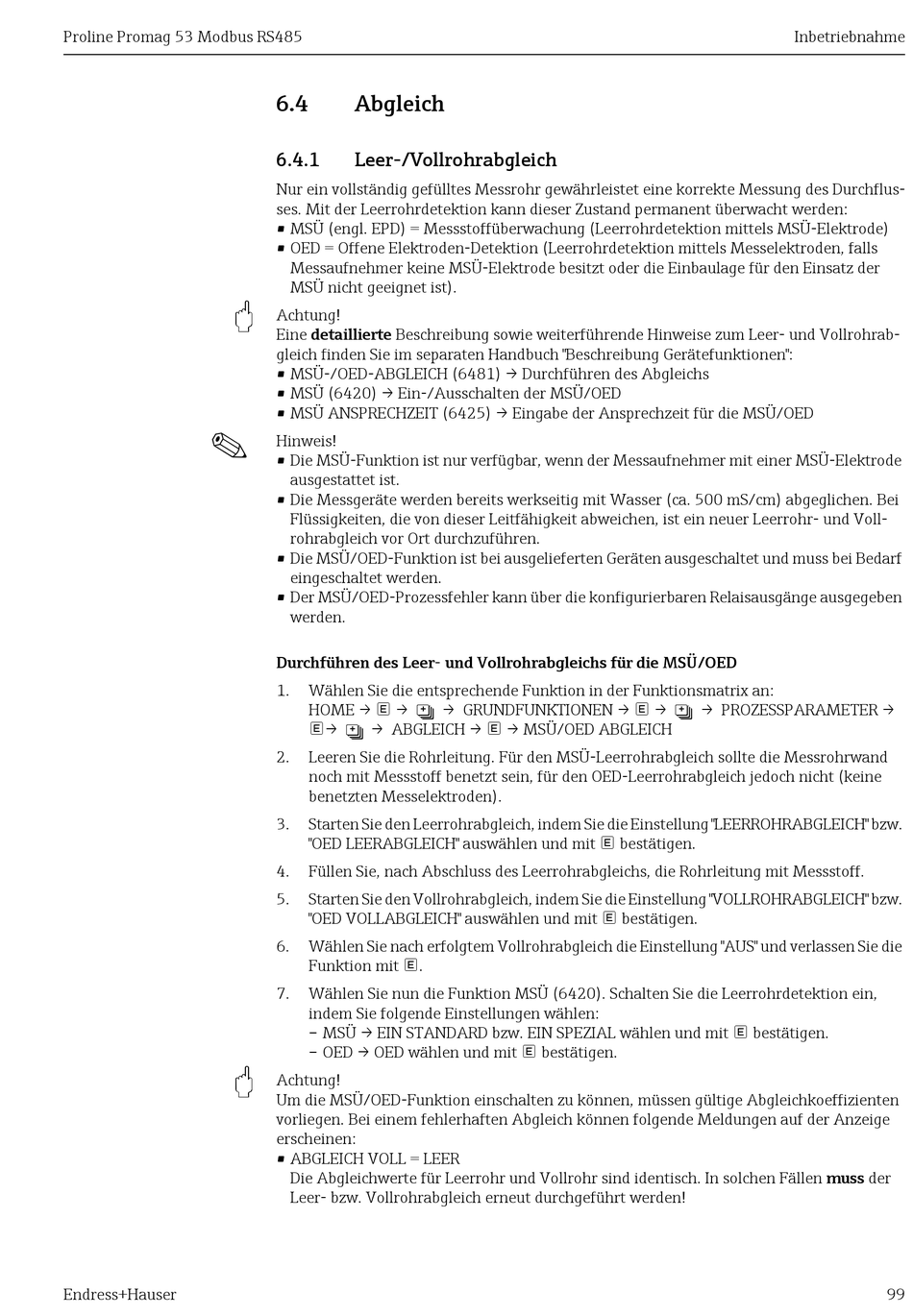

6.4

Abgleich

6.4.1 Leer-/Vollrohrabgleich
Nur ein vollständig gefülltes Messrohr gewährleistet eine korrekte Messung des Durchflus-
ses. Mit der Leerrohrdetektion kann dieser Zustand permanent überwacht werden:
• MSÜ (engl. EPD) = Messstoffüberwachung (Leerrohrdetektion mittels MSÜ-Elektrode)
• OED = Offene Elektroden-Detektion (Leerrohrdetektion mittels Messelektroden, falls
Messaufnehmer keine MSÜ-Elektrode besitzt oder die Einbaulage für den Einsatz der
MSÜ nicht geeignet ist).
Achtung!
Eine detaillierte Beschreibung sowie weiterführende Hinweise zum Leer- und Vollrohrab-
gleich finden Sie im separaten Handbuch "Beschreibung Gerätefunktionen":
• MSÜ-/OED-ABGLEICH (6481) → Durchführen des Abgleichs
• MSÜ (6420) → Ein-/Ausschalten der MSÜ/OED
• MSÜ ANSPRECHZEIT (6425) → Eingabe der Ansprechzeit für die MSÜ/OED
Hinweis!
• Die MSÜ-Funktion ist nur verfügbar, wenn der Messaufnehmer mit einer MSÜ-Elektrode
ausgestattet ist.
• Die Messgeräte werden bereits werkseitig mit Wasser (ca. 500 mS/cm) abgeglichen. Bei
Flüssigkeiten, die von dieser Leitfähigkeit abweichen, ist ein neuer Leerrohr- und Voll-
rohrabgleich vor Ort durchzuführen.
• Die MSÜ/OED-Funktion ist bei ausgelieferten Geräten ausgeschaltet und muss bei Bedarf
eingeschaltet werden.
• Der MSÜ/OED-Prozessfehler kann über die konfigurierbaren Relaisausgänge ausgegeben
werden.
Durchführen des Leer- und Vollrohrabgleichs für die MSÜ/OED
1. Wählen Sie die entsprechende Funktion in der Funktionsmatrix an:
HOME →  → R → GRUNDFUNKTIONEN →  → R → PROZESSPARAMETER →
→ R → ABGLEICH →  → MSÜ/OED ABGLEICH
2. Leeren Sie die Rohrleitung. Für den MSÜ-Leerrohrabgleich sollte die Messrohrwand
noch mit Messstoff benetzt sein, für den OED-Leerrohrabgleich jedoch nicht (keine
benetzten Messelektroden).
3. Starten Sie den Leerrohrabgleich, indem Sie die Einstellung "LEERROHRABGLEICH" bzw.
"OED LEERABGLEICH" auswählen und mit  bestätigen.
4. Füllen Sie, nach Abschluss des Leerrohrabgleichs, die Rohrleitung mit Messstoff.
5. Starten Sie den Vollrohrabgleich, indem Sie die Einstellung "VOLLROHRABGLEICH" bzw.
"OED VOLLABGLEICH" auswählen und mit  bestätigen.
6. Wählen Sie nach erfolgtem Vollrohrabgleich die Einstellung "AUS" und verlassen Sie die
Funktion mit .
7. Wählen Sie nun die Funktion MSÜ (6420). Schalten Sie die Leerrohrdetektion ein,
indem Sie folgende Einstellungen wählen:
– MSÜ → EIN STANDARD bzw. EIN SPEZIAL wählen und mit  bestätigen.
– OED → OED wählen und mit  bestätigen.
Achtung!
Um die MSÜ/OED-Funktion einschalten zu können, müssen gültige Abgleichkoeffizienten
vorliegen. Bei einem fehlerhaften Abgleich können folgende Meldungen auf der Anzeige
erscheinen:
• ABGLEICH VOLL = LEER
Die Abgleichwerte für Leerrohr und Vollrohr sind identisch. In solchen Fällen muss der
Leer- bzw. Vollrohrabgleich erneut durchgeführt werden!
