Endress+Hauser Proline Promag 53 Betriebsanleitung Seite 97

Proline Promag 53 Modbus RS485
!
Endress+Hauser

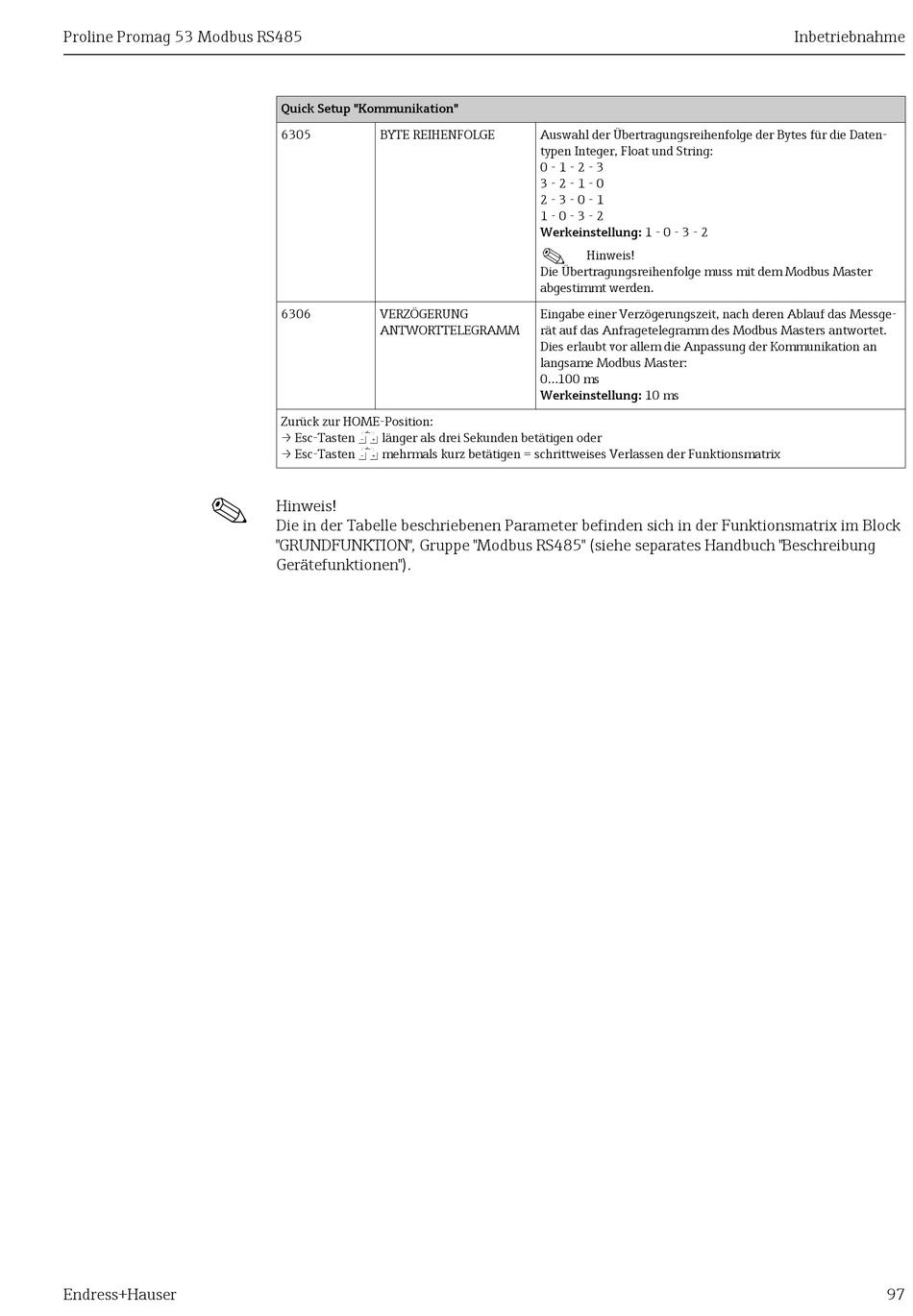

Quick Setup "Kommunikation"
6305 BYTE REIHENFOLGE
6306 VERZÖGERUNG
ANTWORTTELEGRAMM
Zurück zur HOME-Position:
→ Esc-Tasten X länger als drei Sekunden betätigen oder
→ Esc-Tasten X mehrmals kurz betätigen = schrittweises Verlassen der Funktionsmatrix
Hinweis!
Die in der Tabelle beschriebenen Parameter befinden sich in der Funktionsmatrix im Block
"GRUNDFUNKTION", Gruppe "Modbus RS485" (siehe separates Handbuch "Beschreibung
Gerätefunktionen").
Auswahl der Übertragungsreihenfolge der Bytes für die Daten-
typen Integer, Float und String:
0 - 1 - 2 - 3
3 - 2 - 1 - 0
2 - 3 - 0 - 1
1 - 0 - 3 - 2
Werkeinstellung: 1 - 0 - 3 - 2
!
Hinweis!
Die Übertragungsreihenfolge muss mit dem Modbus Master
abgestimmt werden.
Eingabe einer Verzögerungszeit, nach deren Ablauf das Messge-
rät auf das Anfragetelegramm des Modbus Masters antwortet.
Dies erlaubt vor allem die Anpassung der Kommunikation an
langsame Modbus Master:
0...100 ms
Werkeinstellung: 10 ms
Inbetriebnahme
97
