5
Bedienung
5.1
Bedienung auf einen Blick
Für die Konfiguration und die Inbetriebnahme des Messgerätes stehen Ihnen verschiedene
Möglichkeiten zur Verfügung:
1.
Vor-Ort-Anzeige (Option) → 62
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle
ablesen, bus- und gerätespezifische Parameter im Feld konfigurieren und die Inbetrieb-
nahme durchführen.
2.
Konfigurationsprogramme → 81
Bedienung über FieldCare.
Der Zugriff auf die Proline Durchfluss-Messgeräte erfolgt über die Serviceschnittstelle
bzw. über das Serviceinterface FXA 193.
3.
Steckbrücken/Miniaturschalter für Hardwareeinstellungen → 82
Über eine Steckbrücke bzw. über Miniaturschalter auf der I/O-Platine können Sie fol-
gende Hardware-Einstellungen vornehmen:
– Einstellen des Adressmode (Auswahl Soft- oder Hardwareadressierung)
– Einstellen der Geräte-Busadresse (bei Hardwareadressierung)
– Ein-/Ausschalten des Hardwareschreibschutzes
Hinweis!
Eine Beschreibung der Konfiguration des Stromausgangs (aktiv/passiv) und des Relais-
ausgangs (Öffner/Schließer) finden Sie im Kapitel "Hardware-Einstellungen" → 82.
1
XXX.XXX.XX
Esc
+
-
E

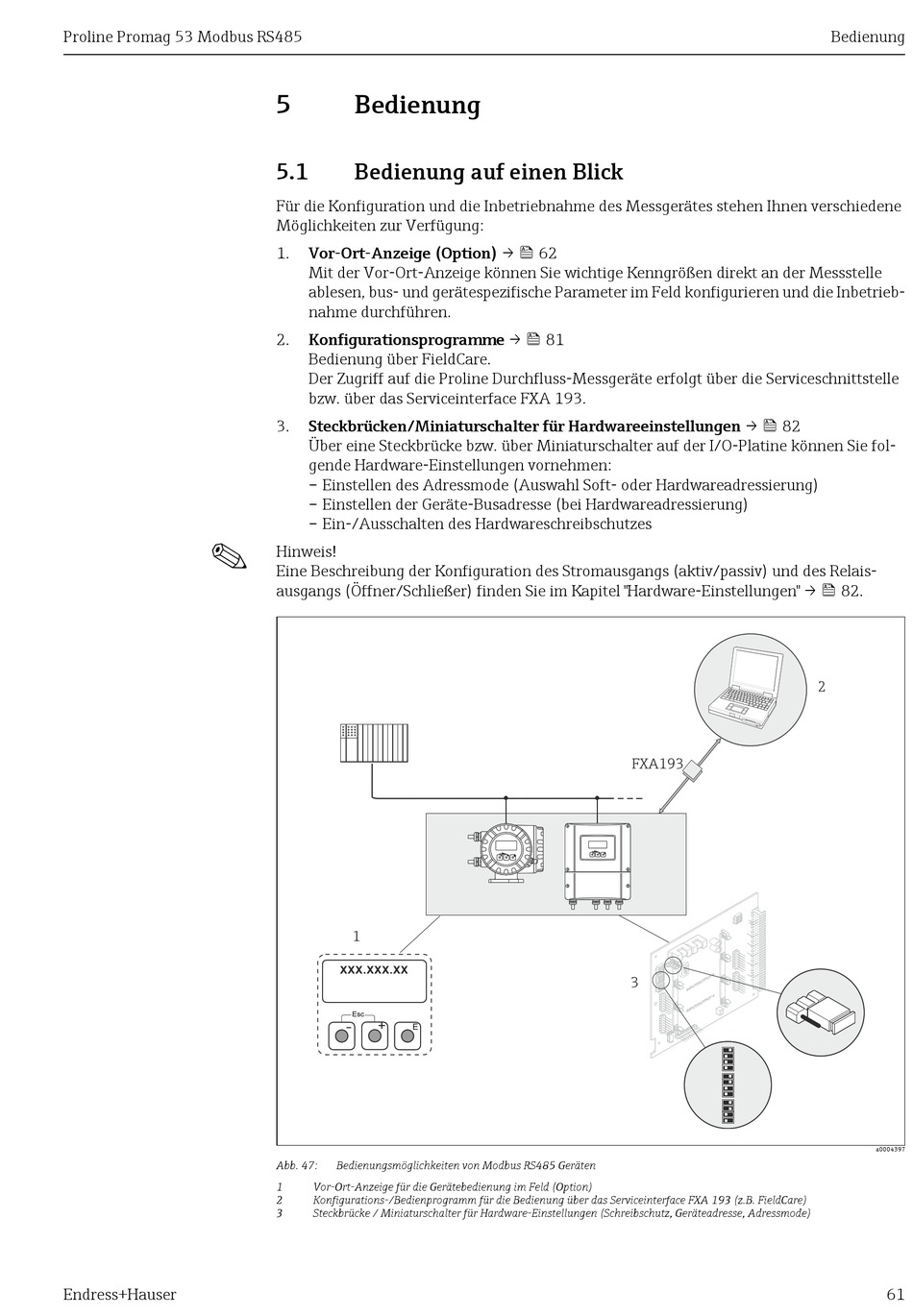

Abb. 47:
Bedienungsmöglichkeiten von Modbus RS485 Geräten
1
Vor-Ort-Anzeige für die Gerätebedienung im Feld (Option)
2
Konfigurations-/Bedienprogramm für die Bedienung über das Serviceinterface FXA 193 (z.B. FieldCare)
3
Steckbrücke / Miniaturschalter für Hardware-Einstellungen (Schreibschutz, Geräteadresse, Adressmode)
FXA193
Esc
-
+
E
Esc
-
+
E
3
Bedienung
2
a0004397
