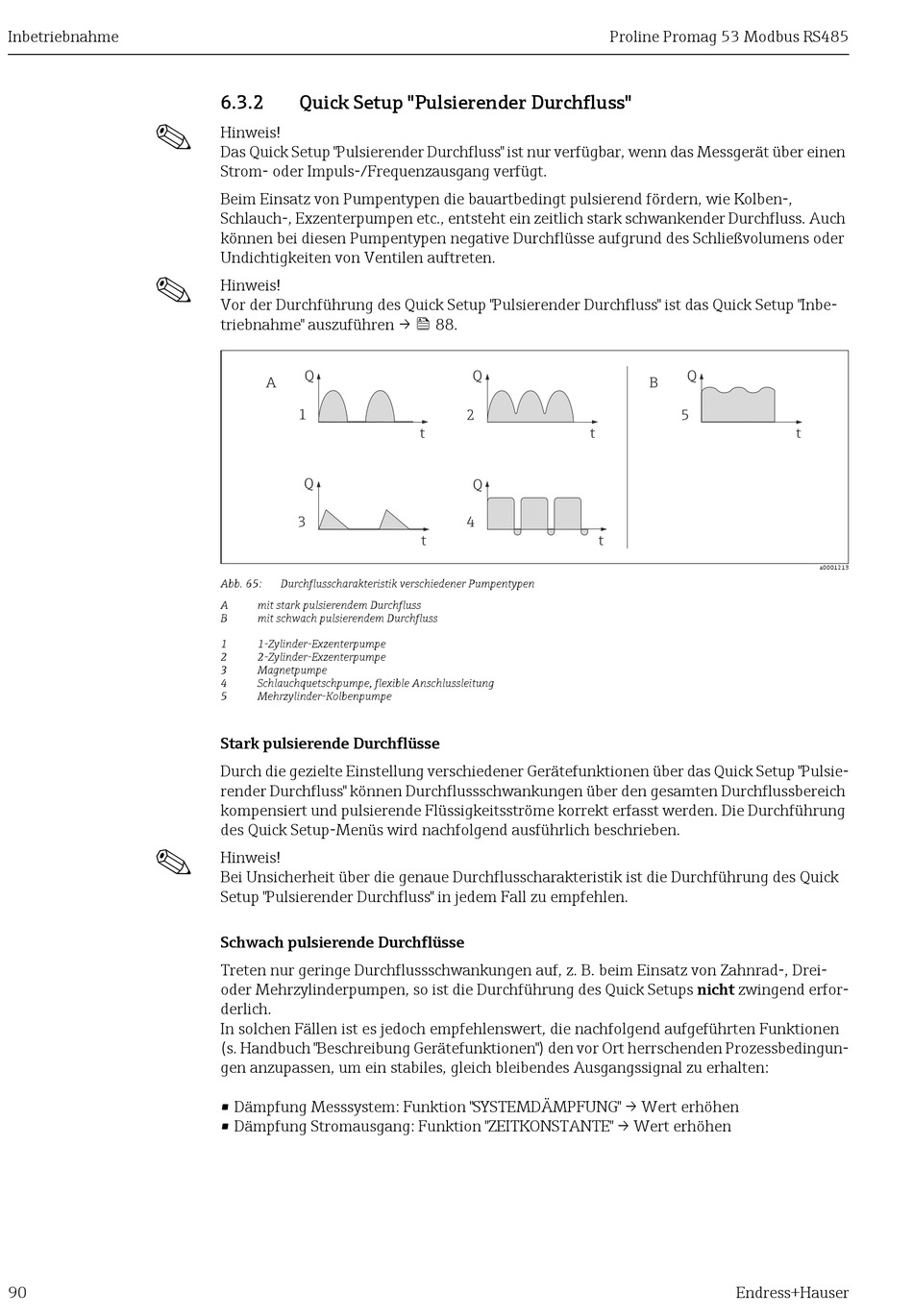

Endress+Hauser Proline Promag 53 Betriebsanleitung Seite 90

Inbetriebnahme
!
!
!
90
6.3.2 Quick Setup "Pulsierender Durchfluss"
Hinweis!
Das Quick Setup "Pulsierender Durchfluss" ist nur verfügbar, wenn das Messgerät über einen
Strom- oder Impuls-/Frequenzausgang verfügt.
Beim Einsatz von Pumpentypen die bauartbedingt pulsierend fördern, wie Kolben-,
Schlauch-, Exzenterpumpen etc., entsteht ein zeitlich stark schwankender Durchfluss. Auch
können bei diesen Pumpentypen negative Durchflüsse aufgrund des Schließvolumens oder
Undichtigkeiten von Ventilen auftreten.
Hinweis!
Vor der Durchführung des Quick Setup "Pulsierender Durchfluss" ist das Quick Setup "Inbe-
triebnahme" auszuführen →  88.
Q
A
1
Q
3
Abb. 65: Durchflusscharakteristik verschiedener Pumpentypen
A mit stark pulsierendem Durchfluss
B mit schwach pulsierendem Durchfluss
1 1-Zylinder-Exzenterpumpe
2 2-Zylinder-Exzenterpumpe
3 Magnetpumpe
4 Schlauchquetschpumpe, flexible Anschlussleitung
5 Mehrzylinder-Kolbenpumpe
Stark pulsierende Durchflüsse
Durch die gezielte Einstellung verschiedener Gerätefunktionen über das Quick Setup "Pulsie-
render Durchfluss" können Durchflussschwankungen über den gesamten Durchflussbereich
kompensiert und pulsierende Flüssigkeitsströme korrekt erfasst werden. Die Durchführung
des Quick Setup-Menüs wird nachfolgend ausführlich beschrieben.
Hinweis!
Bei Unsicherheit über die genaue Durchflusscharakteristik ist die Durchführung des Quick
Setup "Pulsierender Durchfluss" in jedem Fall zu empfehlen.
Schwach pulsierende Durchflüsse
Treten nur geringe Durchflussschwankungen auf, z. B. beim Einsatz von Zahnrad-, Drei-
oder Mehrzylinderpumpen, so ist die Durchführung des Quick Setups nicht zwingend erfor-
derlich.
In solchen Fällen ist es jedoch empfehlenswert, die nachfolgend aufgeführten Funktionen
(s. Handbuch "Beschreibung Gerätefunktionen") den vor Ort herrschenden Prozessbedingun-
gen anzupassen, um ein stabiles, gleich bleibendes Ausgangssignal zu erhalten:
• Dämpfung Messsystem: Funktion "SYSTEMDÄMPFUNG" → Wert erhöhen
• Dämpfung Stromausgang: Funktion "ZEITKONSTANTE" → Wert erhöhen
Q
2
t
t
Q
4
t
Proline Promag 53 Modbus RS485
Q
B
5
t
