6
2
1
3
6
4
5

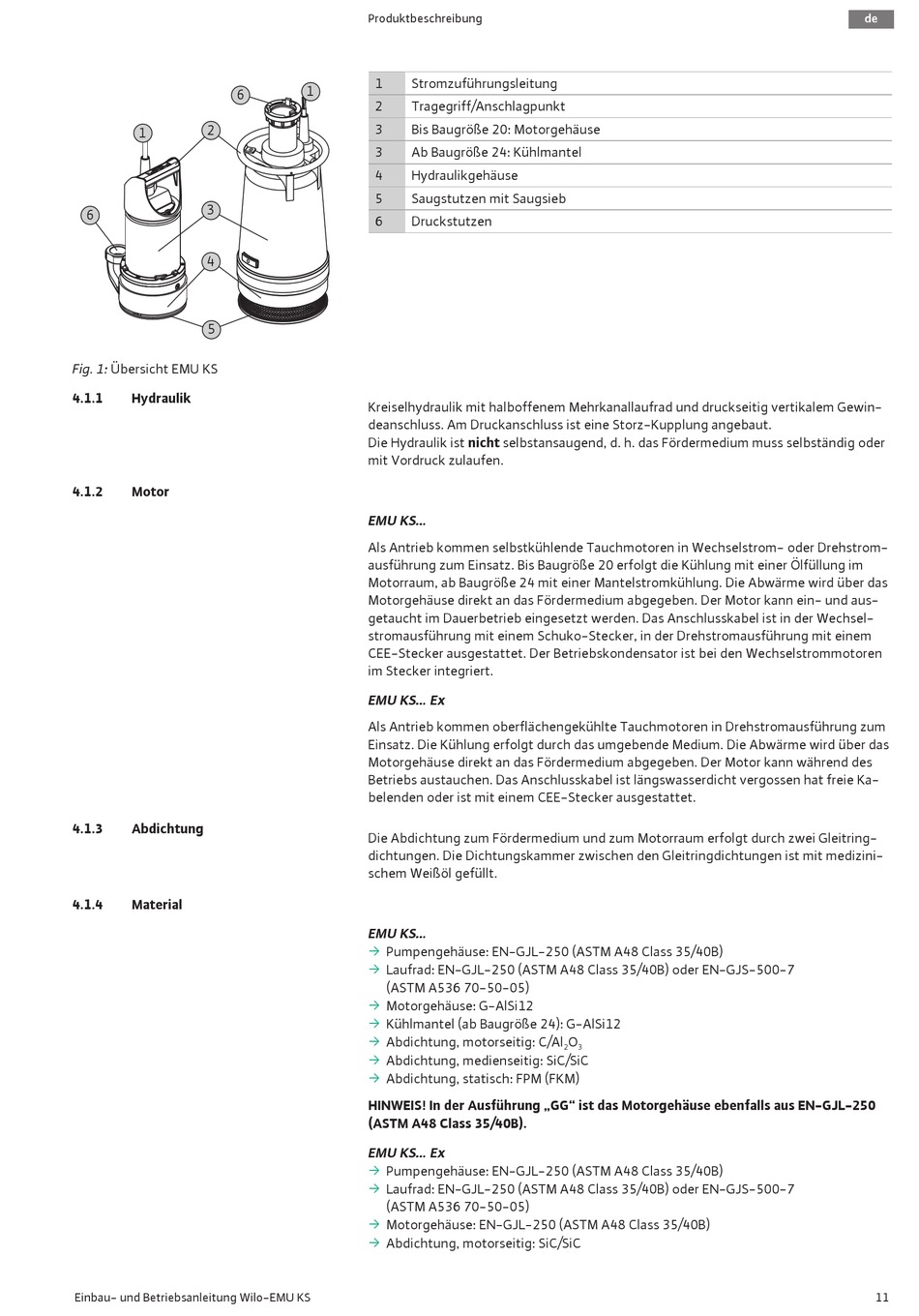

Fig. 1: Übersicht EMU KS
4.1.1
Hydraulik
4.1.2
Motor
4.1.3
Abdichtung
4.1.4
Material
Einbau- und Betriebsanleitung Wilo-EMU KS
Produktbeschreibung
1
Stromzuführungsleitung
1
2
Tragegriff/Anschlagpunkt
3
Bis Baugröße 20: Motorgehäuse
3
Ab Baugröße 24: Kühlmantel
4
Hydraulikgehäuse
5
Saugstutzen mit Saugsieb
6
Druckstutzen
Kreiselhydraulik mit halboffenem Mehrkanallaufrad und druckseitig vertikalem Gewin-
deanschluss. Am Druckanschluss ist eine Storz-Kupplung angebaut.
Die Hydraulik ist nicht selbstansaugend, d. h. das Fördermedium muss selbständig oder
mit Vordruck zulaufen.
EMU KS...
Als Antrieb kommen selbstkühlende Tauchmotoren in Wechselstrom- oder Drehstrom-
ausführung zum Einsatz. Bis Baugröße 20 erfolgt die Kühlung mit einer Ölfüllung im
Motorraum, ab Baugröße 24 mit einer Mantelstromkühlung. Die Abwärme wird über das
Motorgehäuse direkt an das Fördermedium abgegeben. Der Motor kann ein- und aus-
getaucht im Dauerbetrieb eingesetzt werden. Das Anschlusskabel ist in der Wechsel-
stromausführung mit einem Schuko-Stecker, in der Drehstromausführung mit einem
CEE-Stecker ausgestattet. Der Betriebskondensator ist bei den Wechselstrommotoren
im Stecker integriert.
EMU KS... Ex
Als Antrieb kommen oberflächengekühlte Tauchmotoren in Drehstromausführung zum
Einsatz. Die Kühlung erfolgt durch das umgebende Medium. Die Abwärme wird über das
Motorgehäuse direkt an das Fördermedium abgegeben. Der Motor kann während des
Betriebs austauchen. Das Anschlusskabel ist längswasserdicht vergossen hat freie Ka-
belenden oder ist mit einem CEE-Stecker ausgestattet.
Die Abdichtung zum Fördermedium und zum Motorraum erfolgt durch zwei Gleitring-
dichtungen. Die Dichtungskammer zwischen den Gleitringdichtungen ist mit medizini-
schem Weißöl gefüllt.
EMU KS...
ƒ
Pumpengehäuse: EN-GJL-250 (ASTM A48 Class 35/40B)
ƒ
Laufrad: EN-GJL-250 (ASTM A48 Class 35/40B) oder EN-GJS-500-7
(ASTM A536 70-50-05)
ƒ
Motorgehäuse: G-AlSi12
ƒ
Kühlmantel (ab Baugröße 24): G-AlSi12
ƒ
Abdichtung, motorseitig: C/Al
ƒ
Abdichtung, medienseitig: SiC/SiC
ƒ
Abdichtung, statisch: FPM (FKM)
HINWEIS! In der Ausführung „GG" ist das Motorgehäuse ebenfalls aus EN-GJL-250
(ASTM A48 Class 35/40B).
EMU KS... Ex
ƒ
Pumpengehäuse: EN-GJL-250 (ASTM A48 Class 35/40B)
ƒ
Laufrad: EN-GJL-250 (ASTM A48 Class 35/40B) oder EN-GJS-500-7
(ASTM A536 70-50-05)
ƒ
Motorgehäuse: EN-GJL-250 (ASTM A48 Class 35/40B)
ƒ
Abdichtung, motorseitig: SiC/SiC
O
2
3
de
11
