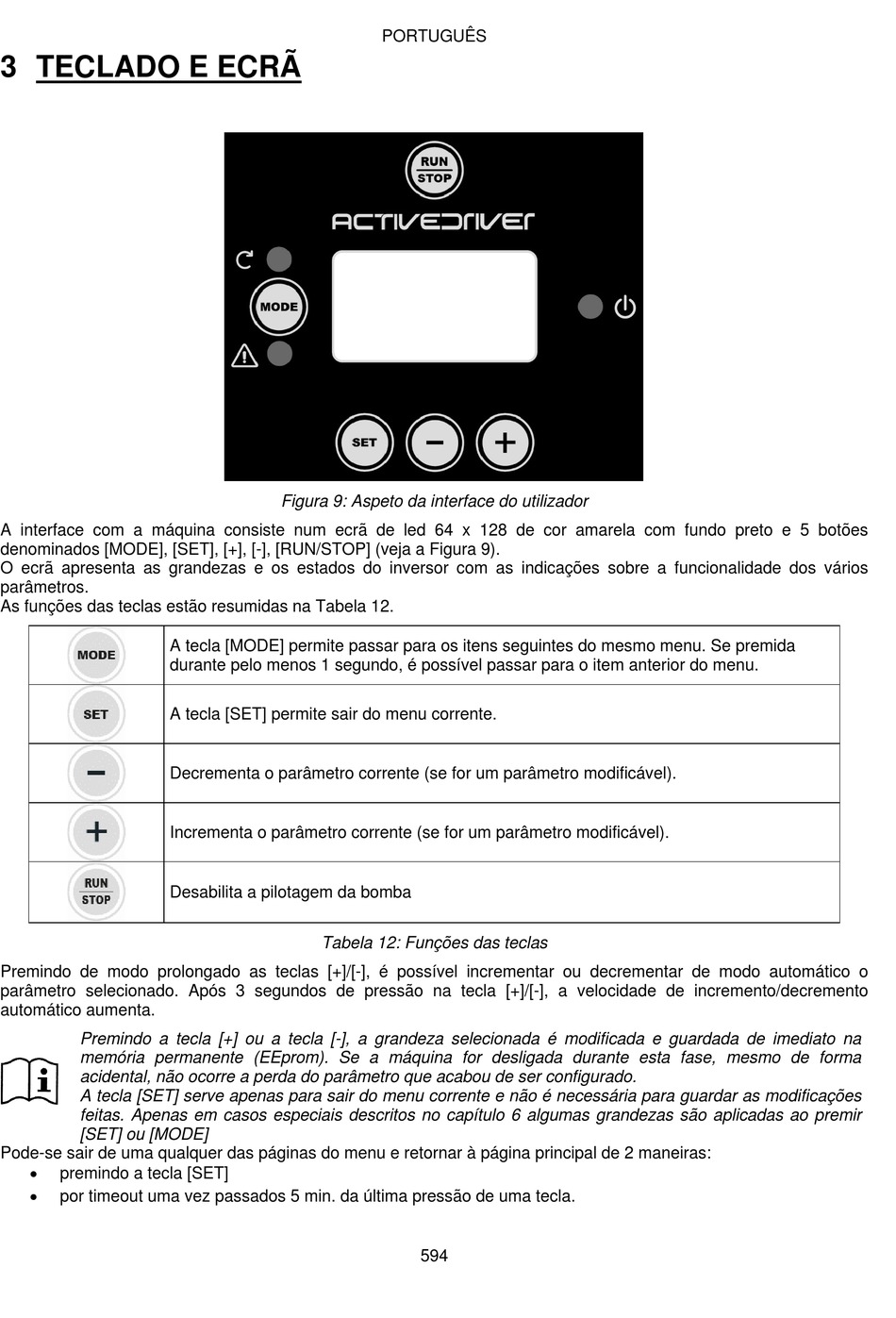

3 TECLADO E ECRÃ
A interface com a máquina consiste num ecrã de led 64 x 128 de cor amarela com fundo preto e 5 botões
denominados [MODE], [SET], [+], [-], [RUN/STOP] (veja a Figura 9).
O ecrã apresenta as grandezas e os estados do inversor com as indicações sobre a funcionalidade dos vários
parâmetros.
As funções das teclas estão resumidas na Tabela 12.
Premindo de modo prolongado as teclas [+]/[-], é possível incrementar ou decrementar de modo automático o
parâmetro selecionado. Após 3 segundos de pressão na tecla [+]/[-], a velocidade de incremento/decremento
automático aumenta.
Premindo a tecla [+] ou a tecla [-], a grandeza selecionada é modificada e guardada de imediato na
memória permanente (EEprom). Se a máquina for desligada durante esta fase, mesmo de forma
acidental, não ocorre a perda do parâmetro que acabou de ser configurado.
A tecla [SET] serve apenas para sair do menu corrente e não é necessária para guardar as modificações
feitas. Apenas em casos especiais descritos no capítulo 6 algumas grandezas são aplicadas ao premir
[SET] ou [MODE]
Pode-se sair de uma qualquer das páginas do menu e retornar à página principal de 2 maneiras:

premindo a tecla [SET]

por timeout uma vez passados 5 min. da última pressão de uma tecla.
Figura 9: Aspeto da interface do utilizador
A tecla [MODE] permite passar para os itens seguintes do mesmo menu. Se premida
durante pelo menos 1 segundo, é possível passar para o item anterior do menu.
A tecla [SET] permite sair do menu corrente.
Decrementa o parâmetro corrente (se for um parâmetro modificável).
Incrementa o parâmetro corrente (se for um parâmetro modificável).
Desabilita a pilotagem da bomba
Tabela 12: Funções das teclas
