Lorsque la valeur est modifiée, le symbole du paramètre commence à clignoter et indiquer que la valeur a changé. La
modification ne sera appliquée qu'après la pression sur [SET] ou [MODE] ou le changement de menu. Si aucune
touche n'est appuyée après avoir modifié le paramètre et que le système quitte la page suite à la temporisation, la
modification ne sera pas appliquée.
6.5.4 UN: Configuration de la tension nominale
Ce paramètre est présent uniquement sur les convertisseurs de type M/M de taille 11 et 14 [A].
Il définit la tension nominale de l'électropompe et peut être configuré sur deux valeurs possibles:
110/127 V
220/240 V
6.5.5 OD: Typologie d'installation
Valeurs possibles 1 et 2 suivant installation rigide et installation élastique.
Le convertisseur quitte l'usine avec la modalité 1 adéquate à la plus grande partie des installations. En présence
d'oscillations sur la pression que l'on ne parvient pas à stabiliser en intervenant sur les paramètres GI et GP, passer à
la modalité 2.
IMPORTANT: Dans les deux configurations, les valeurs des paramètres de régulation GP et GI changent aussi. De
plus, les valeurs de GP et GI configurées dans la modalité 1 sont contenues dans une mémoire
différente des valeurs de GP et GI configurées dans la modalité 2. Par conséquent, la valeur par
exemple de GP de la modalité 1, quand on passe à la modalité 2, est remplacée par la valeur de GP
de la modalité 2, mais est conservée et on la retrouve si l'on retourne dans la modalité 1. Une même
valeur lue sur l'afficheur a une importance différente dans l'une ou l'autre modalité, parce que
l'algorithme de contrôle est différent.
6.5.6 RP: Configuration de la diminution de pression pour redémarrage
Ce paramètre exprime la diminution de pression, par rapport à valeur de SP qui provoque le redémarrage de la
pompe.
Par exemple si la pression de consigne est de 3,0 [bar] et RP est 0,5 [bar] le redémarrage s'effectue à 2,5 [bar].
Normalement RP peut être configuré entre un minimum de 0,1 et un maximum de 5 [bar]. Dans des conditions
particulières (dans le cas par exemple d'un point de consigne plus bas que le RP proprement dit) il peut être
automatiquement limité.
Pour faciliter l'utilisateur, dans la page de configuration de RP apparaît également surlignée sous le symbole RP, la
pression effective de redémarrage voir Figure 14.

6.5.7 AD: Configuration adresse

Prend une signification uniquement en connexion multi-convertisseur. Configure l'adresse de communication à
attribuer au convertisseur. Les valeurs possibles sont : automatique (par défaut), ou adresse attribuée manuellement.
Les adresses configurées manuellement, peuvent prendre des valeurs de 1 à 8.
Il n'est pas permis de configurer des adresses identiques.
Cette situation rend la communication impossible entre les inverseurs. Elle génère une erreur signalée par un E
clignotant à la place de l'adresse de la machine.
Si l'attribution choisie est automatique, à chaque fois que l'on allume le système il est attribué des adresses qui
peuvent être différentes de la fois précédente, mais cela n'a pas de conséquence sur le fonctionnement correct.
6.5.8 PR: Capteur de pression distant
Le capteur doit être connecté à l'entrée spécifique (Voir par. 2.3.5).Le paramètre PR permet de sélectionner un
capteur de pression à distance. La configuration par défaut est capteur absent.
Quand le capteur est activé, l'écran affiche une icône représentant un capteur stylisé avec un P à l'intérieur.
Le capteur de pression à distance fonctionne en synergie avec le capteur interne et fait en sorte que la pression ne
descende jamais en dessous de la pression du setpoint aux deux points de l'installation (capteur interne et capteur à
distance), ce qui permet de compenser les éventuelles pertes de charge.
REMARQUE: pour maintenir la pression de setpoint sur le point comportant une pression mineure, la pression du
second point pourra être plus élevée que la pression de setpoint.
FRANÇAIS

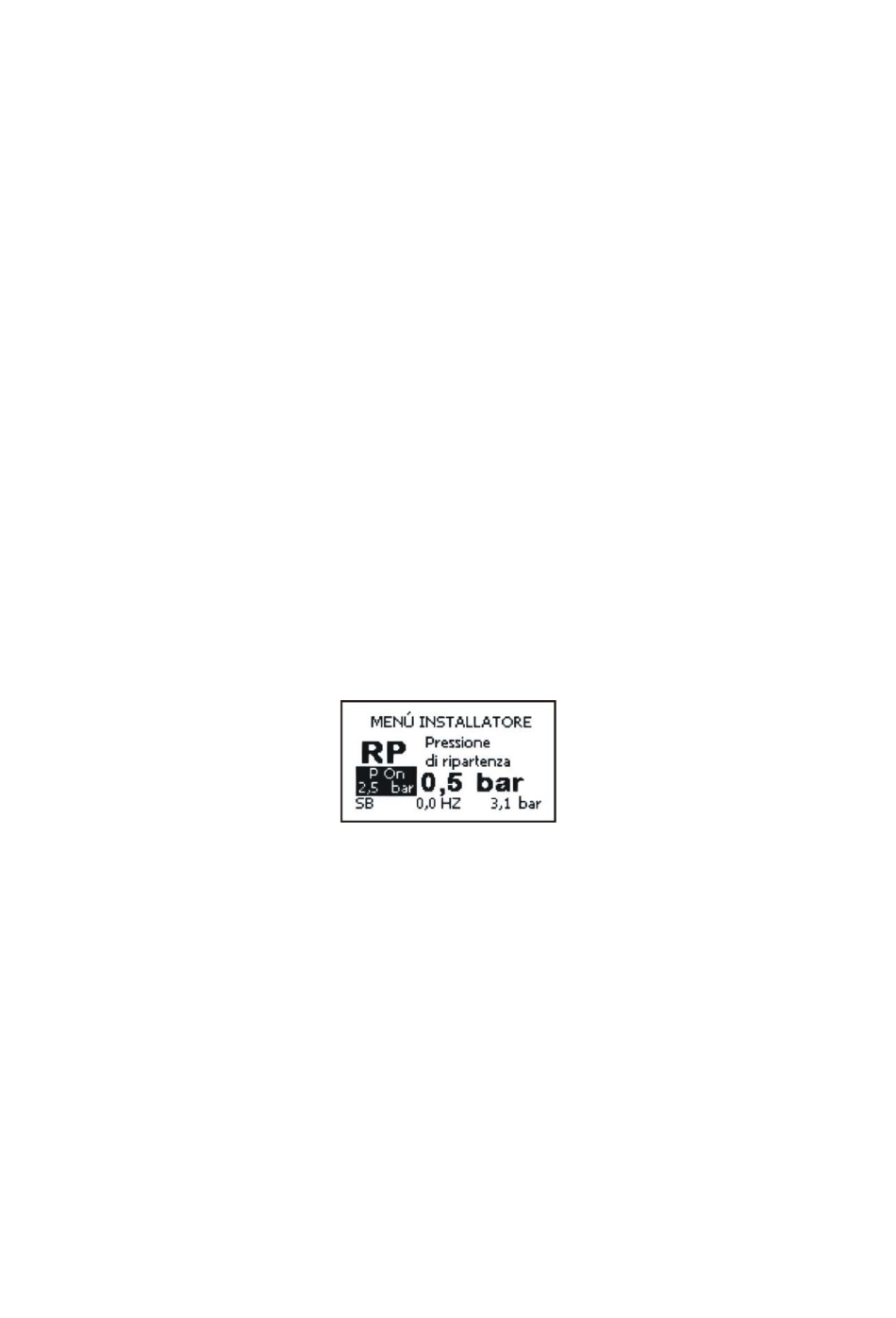

Figure 14: Configuration de la pression de redémarrage
