3.3 Struttura delle pagine di menù
All'accensione si visualizzano alcune pagine introduttive per poi passare ad un menù principale.
Il nome di ogni menù, qualunque esso sia, compare sempre nella parte alta del display.
Nel menù principale compaiono sempre
Stato: stato di funzionamento (ad es. standby, go, Fault, funzioni ingressi)
Frequenza: valore in [Hz]
Pressione: valore in [bar] o [psi] a seconda dell'unità di misura impostata.
Nel caso in cui si verifichi l'evento possono comparire:
Indicazioni di fault
Indicazioni di Warning
Indicazione delle funzioni associate agli ingressi
Icone specifiche
Le condizioni di errore o di stato visualizzabili nella pagina principale sono elencate in Tabella 15.
Identificatore
GO
SB
PH
BL
LP
HP
EC
OC
OF
SC
OT
OB

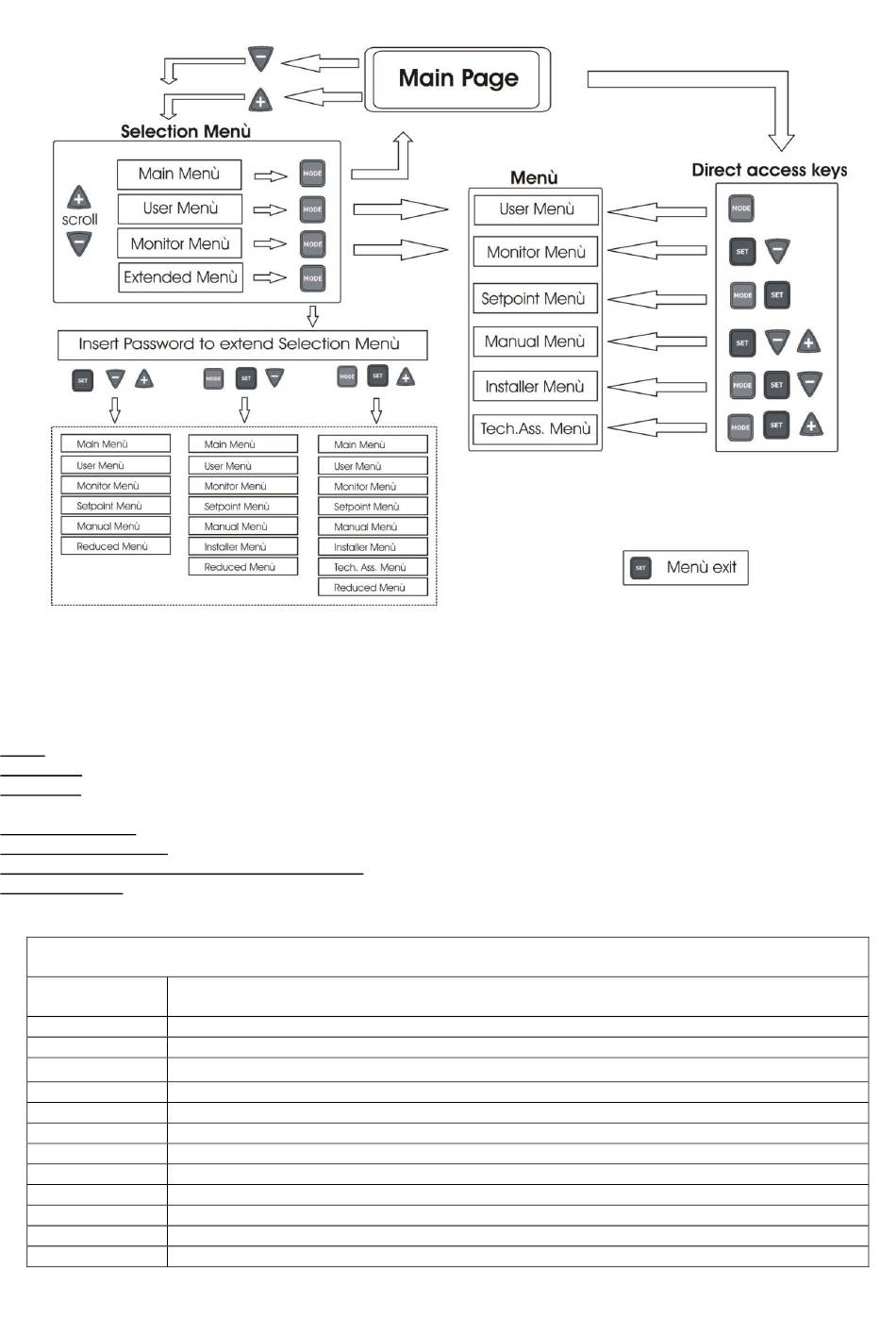

Figura 11: Schema dei possibili accessi ai menù
Condizioni di errore e di stato visualizzate nella pagina principale
Elettropompa accesa. In caso di flusso nullo l'indicazione lampeggia
Elettropompa spenta
Blocco per surriscaldamento pompa
Blocco per mancanza acqua
Blocco per tensione di alimentazione bassa
Blocco per tensione di alimentazione interna alta
Blocco per errata impostazione parametri
Blocco per sovracorrente nel motore dell'elettropompa
Blocco per sovracorrente nei finali di uscita
Blocco per corto circuito sulle fasi di uscita
Blocco per surriscaldamento dei finali di potenza
Blocco per surriscaldamento del circuito stampato
