Таблица 11: Соединение Сообщения Мультиинвертера - DAB ACTIVE DRIVER PLUS M/T 1.0 Installations- Und Wartungsanleitungen

экранированный кабель. Экранирование должно быть соединено с обоих концов с центральным штырем
соединителя. Максимальная рекомендуемая длина кабеля комуникации между двумя инверторами Д: 5 м.
Общая максимальная рекомендуемая длина (сумма длины всех кабелей комуникации): 20 м.

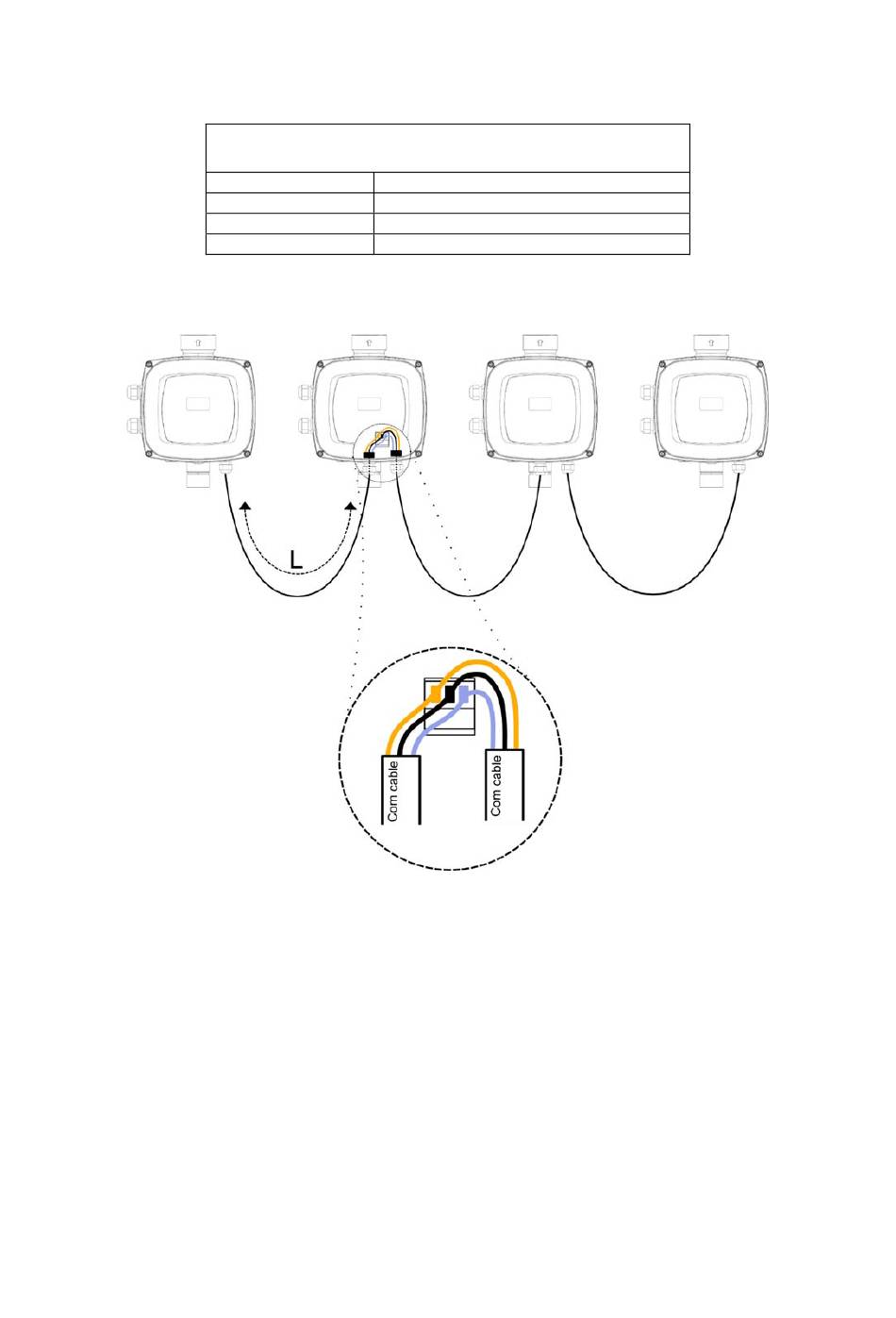

Рисунок 4: Пример соединения комуникации мульти-инвертора с 4 устройствам
Схема соединения сообщения
мультиинвертера
Тип инвертора
M/T
T/T
M/M
Таблица 11: Соединение сообщения мультиинвертера
