Pentru o funcţionare corectă filtrul de reţea trebuie să fie instalat în apropierea a invertorul!
Legătură la sursa de alimentare pentru modelele M/T și M/M
2.3.1
Caracteristicile liniei de alimentare trebuie să corespundă cerinţelor din Tabelul 2.
Secţiunea, tipul şi pozarea cablurilor de alimentare a invertorului vor trebui alese în conformitate cu normele în
vigoare.Tabelul 4 cuprinde unele indicaţii despre secţiunea cablului care trebuie utilizat. Tabelul se referă la cablurile
de PVC cu 3 fire (fază neutră + împământare) şi exprimă secţiunea minimă recomandată în funcţie de curent şi
lungimea cablului.
10 m 20 m
4 A
1,5 1,5
8 A
1,5 1,5
12 A
1,5 2,5
16 A
2,5 2,5
20 A
4 4
24 A
4 4
28 A
6 6
Curentul de alimentare al invertorului poate fi evaluat în general (cu o marjă de siguranţă) ca fiind de 2.5 ori curentul
pe care îl absoarbe pompa trifazică. De exemplu dacă pompa conectată la invertor absoarbe 10A pe fază cablurile de
alimentare la invertor vor fi dimensionate pentru 25A.
Chiar dacă invertorul dispunde de protecţiile sale interne, este recomandată instalarea unui întrerupător magneto-
termic de protecţie dimensionat corespunzător.
2.3.2 Legătură la sursa de alimentare pentru modelele T/T
Caracteristicile liniei de alimentare trebuie să corespundă cerinţelor din Tabelul 2. Secţiunea, tipul şi pozarea
cablurilor de alimentare a invertorului vor trebui alese în conformitate cu normele în vigoare. Tabelul 5 cuprinde unele
indicaţii despre secţiunea cablului care trebuie utilizat. Tabelul se referă la cablurile de PVC cu 4 fire (3 faze +
împământare) şi exprimă secţiunea minimă recomandată în funcţie de curent şi lungimea cablului.
10 m 20 m
4 A
1,5 1,5
8 A
1,5 1,5
12 A
1,5 1,5
16 A
2,5 2,5
20 A
2,5 2,5
24 A
4 4
28 A
6 6
32 A
6 6
36 A
10 10
40 A
10 10
44 A
10 10
48 A
10 10
52 A
16 16
56 A
16 16
60 A
16 16
Curentul de alimentare a invertorului poate fi evalulat în general (rezervănd o marjă de siguranţă) ca 1/8 în plus faţă
de curentul absorbit de pompă.
Chiar dacă invertorul dispunde de protecţiile sale interne, este recomandată instalarea unui întrerupător magneto-
termic de protecţie dimensionat corespunzător.
Secțiunea cablului de alimentare în mm²
Date privind cablurile din PVC cu 3 conductori (nul + împământare)
30 m 40 m 50 m 60 m
1,5 1,5 2,5
2,5 2,5 4
4 4 6
4 6 10
6 10 10
6 10 10
10 10 16

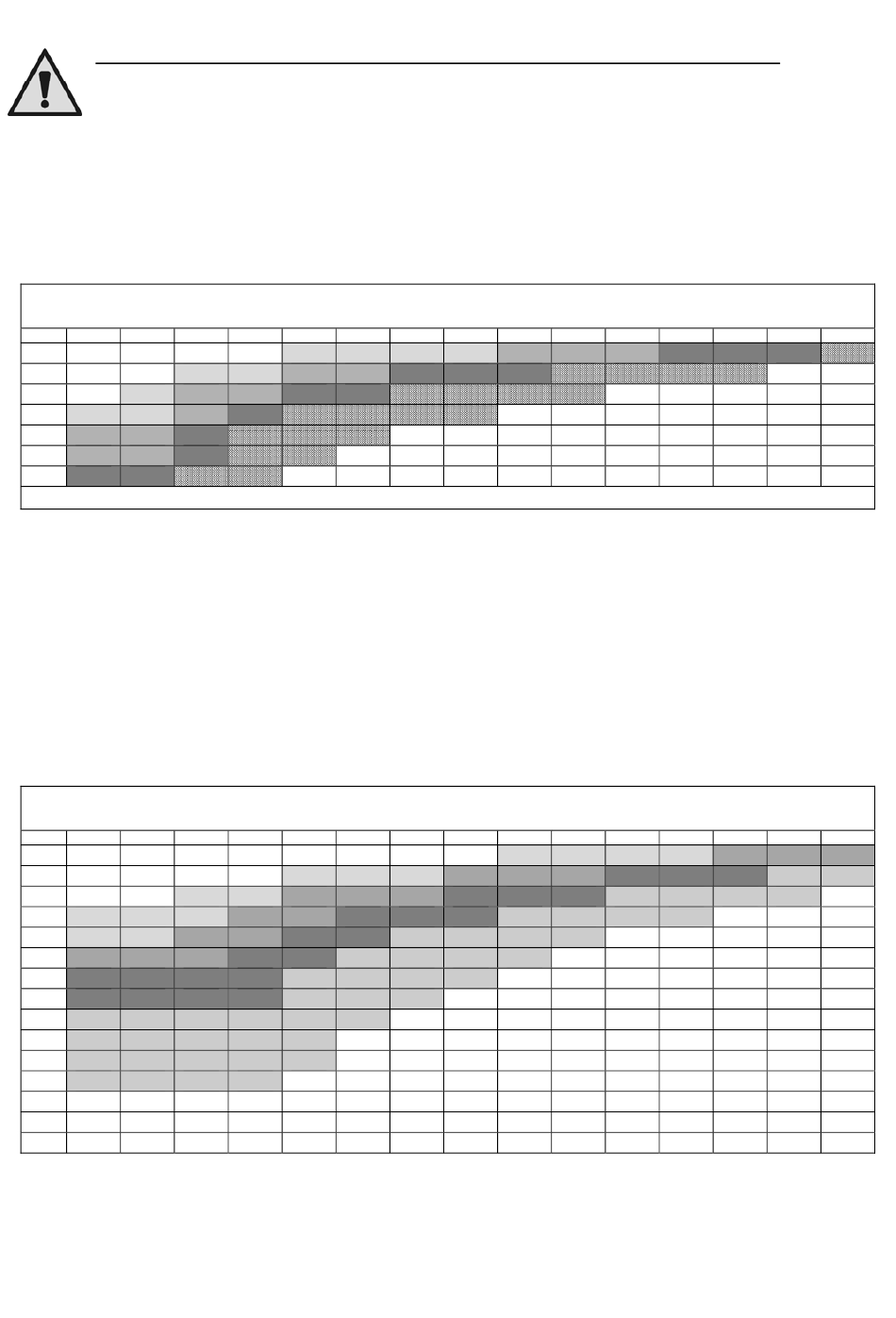

Tabel 4: Secțiune cabluri de alimentare pentru invertoarele M/M și M/T
Secțiunea cablului în mm²
Date privind cablurile din PVC cu 4 conductori (3 faze + împământare)
30 m 40 m 50 m 60 m
1,5 1,5 1,5
1,5 1,5 2,5
2,5 2,5 4
2,5 4 4
4 4 6
4 6 6
6 6 10
6 6 10
10 10 10
10 10 10
10 10 10
10 10 16
16 16 16
16 16 16
16 16 16
Tabel 5: Secţiune cabluri 4 conductori (3 faze + împământare)
