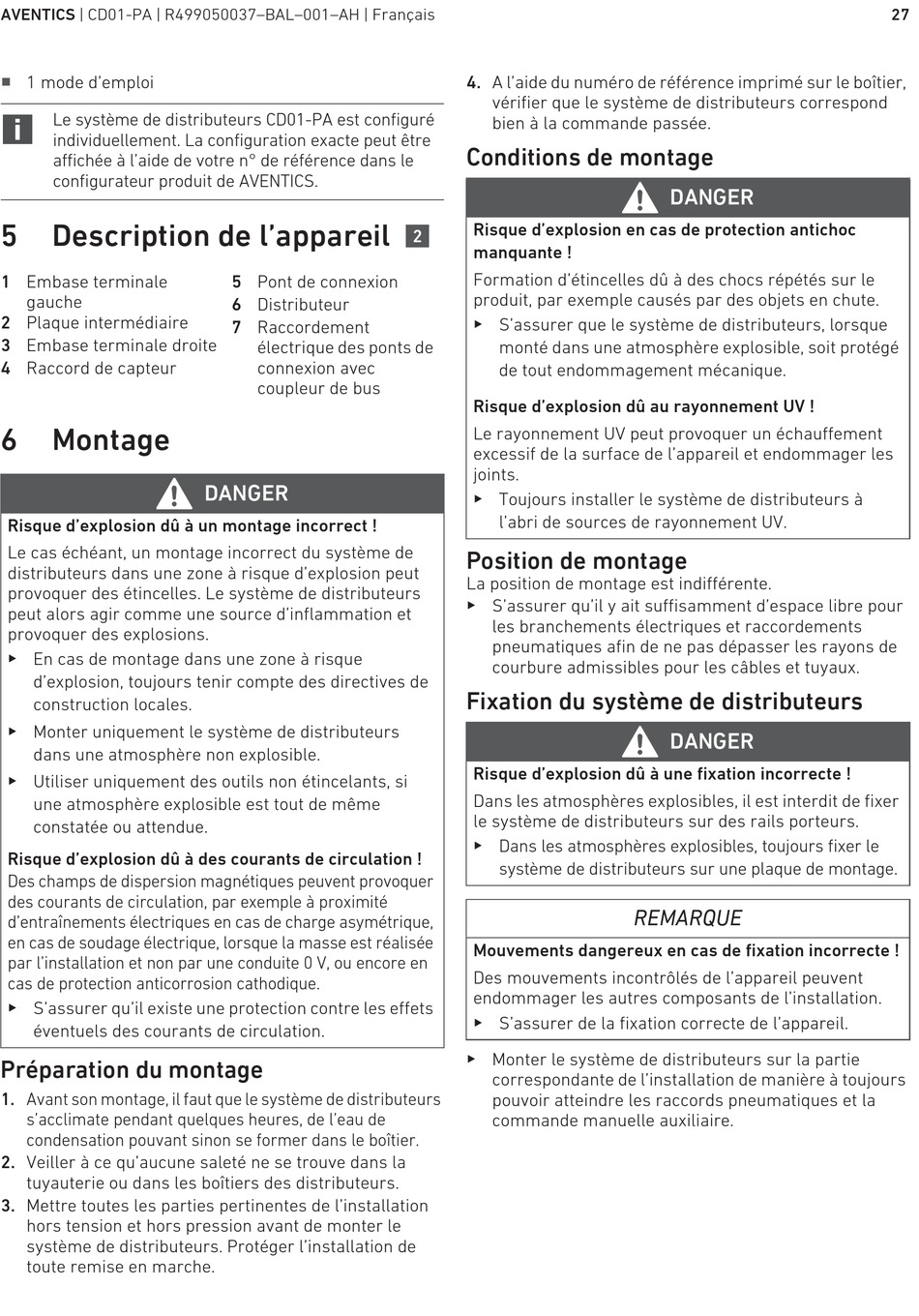

AVENTICS | CD01-PA | R499050037–BAL–001–AH | Français
W
1 mode d'emploi
Le système de distributeurs CD01-PA est configuré
individuellement. La configuration exacte peut être
affichée à l'aide de votre n° de référence dans le
configurateur produit de AVENTICS.
5

Description de l'appareil

1 Embase terminale
gauche
2 Plaque intermédiaire
3 Embase terminale droite
4 Raccord de capteur
6 Montage
Risque d'explosion dû à un montage incorrect !
Le cas échéant, un montage incorrect du système de
distributeurs dans une zone à risque d'explosion peut
provoquer des étincelles. Le système de distributeurs
peut alors agir comme une source d'inflammation et
provoquer des explosions.
O En cas de montage dans une zone à risque
d'explosion, toujours tenir compte des directives de
construction locales.
O Monter uniquement le système de distributeurs
dans une atmosphère non explosible.
O Utiliser uniquement des outils non étincelants, si
une atmosphère explosible est tout de même
constatée ou attendue.
Risque d'explosion dû à des courants de circulation !
Des champs de dispersion magnétiques peuvent provoquer
des courants de circulation, par exemple à proximité
d'entraînements électriques en cas de charge asymétrique,
en cas de soudage électrique, lorsque la masse est réalisée
par l'installation et non par une conduite 0 V, ou encore en
cas de protection anticorrosion cathodique.
O S'assurer qu'il existe une protection contre les effets
éventuels des courants de circulation.
Préparation du montage
1. Avant son montage, il faut que le système de distributeurs
s'acclimate pendant quelques heures, de l'eau de
condensation pouvant sinon se former dans le boîtier.
2. Veiller à ce qu'aucune saleté ne se trouve dans la
tuyauterie ou dans les boîtiers des distributeurs.
3. Mettre toutes les parties pertinentes de l'installation
hors tension et hors pression avant de monter le
système de distributeurs. Protéger l'installation de
toute remise en marche.
5 Pont de connexion
6 Distributeur
7 Raccordement
électrique des ponts de
connexion avec
coupleur de bus
DANGER
4. A l'aide du numéro de référence imprimé sur le boîtier,
vérifier que le système de distributeurs correspond
bien à la commande passée.
Conditions de montage
Risque d'explosion en cas de protection antichoc
2
manquante !
Formation d'étincelles dû à des chocs répétés sur le
produit, par exemple causés par des objets en chute.
O S'assurer que le système de distributeurs, lorsque
monté dans une atmosphère explosible, soit protégé
de tout endommagement mécanique.
Risque d'explosion dû au rayonnement UV !
Le rayonnement UV peut provoquer un échauffement
excessif de la surface de l'appareil et endommager les
joints.
O Toujours installer le système de distributeurs à
l'abri de sources de rayonnement UV.
Position de montage
La position de montage est indifférente.
O S'assurer qu'il y ait suffisamment d'espace libre pour
les branchements électriques et raccordements
pneumatiques afin de ne pas dépasser les rayons de
courbure admissibles pour les câbles et tuyaux.
Fixation du système de distributeurs
Risque d'explosion dû à une fixation incorrecte !
Dans les atmosphères explosibles, il est interdit de fixer
le système de distributeurs sur des rails porteurs.
O Dans les atmosphères explosibles, toujours fixer le
système de distributeurs sur une plaque de montage.
Mouvements dangereux en cas de fixation incorrecte !
Des mouvements incontrôlés de l'appareil peuvent
endommager les autres composants de l'installation.
O S'assurer de la fixation correcte de l'appareil.
O Monter le système de distributeurs sur la partie
correspondante de l'installation de manière à toujours
pouvoir atteindre les raccords pneumatiques et la
commande manuelle auxiliaire.
DANGER
DANGER
REMARQUE
