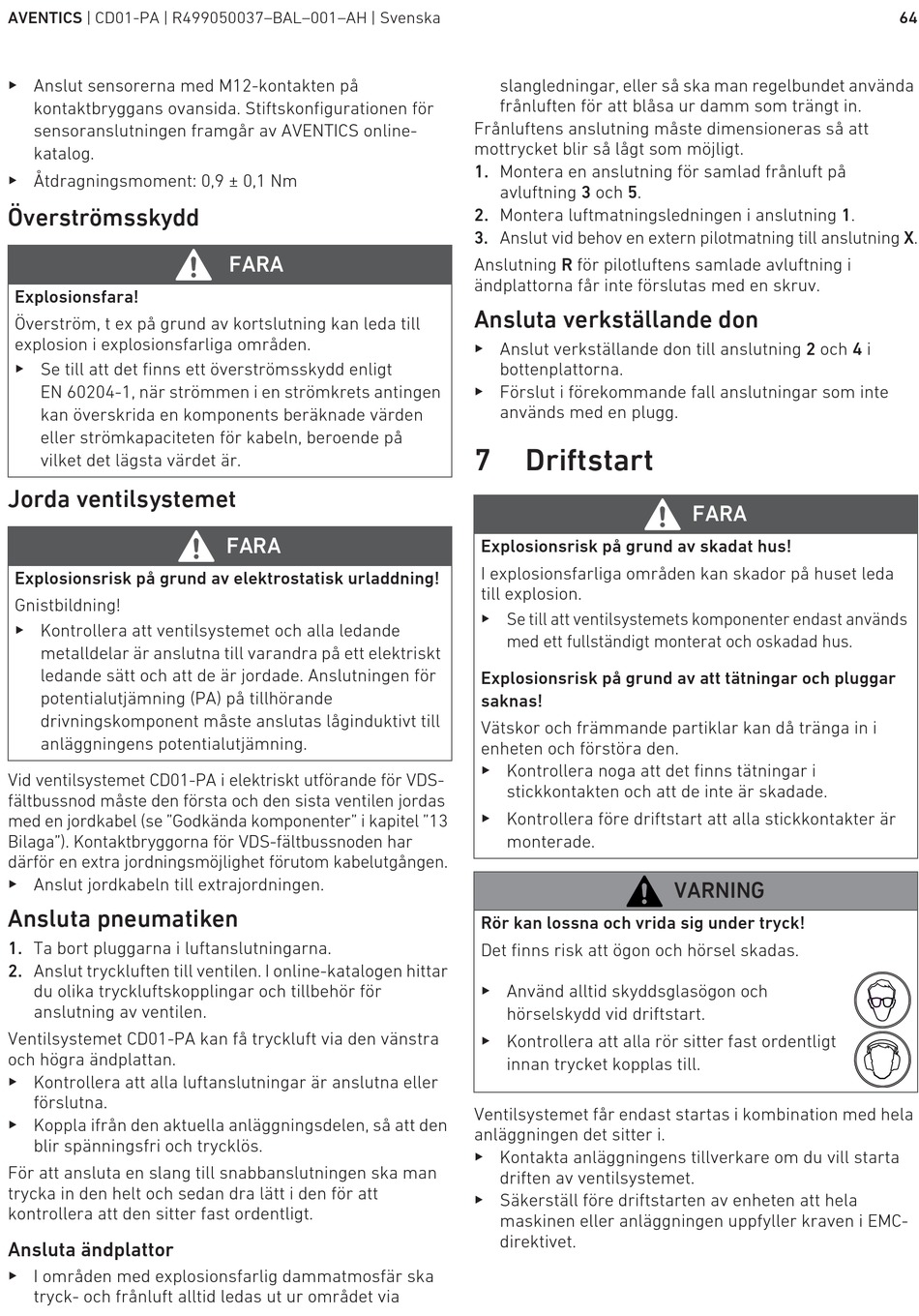

AVENTICS | CD01-PA | R499050037–BAL–001–AH | Svenska
O Anslut sensorerna med M12-kontakten på
kontaktbryggans ovansida. Stiftskonfigurationen för
sensoranslutningen framgår av AVENTICS online-
katalog.
O Åtdragningsmoment: 0,9 ± 0,1 Nm
Överströmsskydd
Explosionsfara!
Överström, t ex på grund av kortslutning kan leda till
explosion i explosionsfarliga områden.
O Se till att det finns ett överströmsskydd enligt
EN 60204-1, när strömmen i en strömkrets antingen
kan överskrida en komponents beräknade värden
eller strömkapaciteten för kabeln, beroende på
vilket det lägsta värdet är.
Jorda ventilsystemet
Explosionsrisk på grund av elektrostatisk urladdning!
Gnistbildning!
O Kontrollera att ventilsystemet och alla ledande
metalldelar är anslutna till varandra på ett elektriskt
ledande sätt och att de är jordade. Anslutningen för
potentialutjämning (PA) på tillhörande
drivningskomponent måste anslutas låginduktivt till
anläggningens potentialutjämning.
Vid ventilsystemet CD01-PA i elektriskt utförande för VDS-
fältbussnod måste den första och den sista ventilen jordas
med en jordkabel (se "Godkända komponenter" i kapitel "13
Bilaga"). Kontaktbryggorna för VDS-fältbussnoden har
därför en extra jordningsmöjlighet förutom kabelutgången.
O Anslut jordkabeln till extrajordningen.
Ansluta pneumatiken
1. Ta bort pluggarna i luftanslutningarna.
2. Anslut tryckluften till ventilen. I online-katalogen hittar
du olika tryckluftskopplingar och tillbehör för
anslutning av ventilen.
Ventilsystemet CD01-PA kan få tryckluft via den vänstra
och högra ändplattan.
O Kontrollera att alla luftanslutningar är anslutna eller
förslutna.
O Koppla ifrån den aktuella anläggningsdelen, så att den
blir spänningsfri och trycklös.
För att ansluta en slang till snabbanslutningen ska man
trycka in den helt och sedan dra lätt i den för att
kontrollera att den sitter fast ordentligt.
Ansluta ändplattor
O I områden med explosionsfarlig dammatmosfär ska
tryck- och frånluft alltid ledas ut ur området via
FARA
FARA
slangledningar, eller så ska man regelbundet använda
frånluften för att blåsa ur damm som trängt in.
Frånluftens anslutning måste dimensioneras så att
mottrycket blir så lågt som möjligt.
1. Montera en anslutning för samlad frånluft på
avluftning 3 och 5.
2. Montera luftmatningsledningen i anslutning 1.
3. Anslut vid behov en extern pilotmatning till anslutning X.
Anslutning R för pilotluftens samlade avluftning i
ändplattorna får inte förslutas med en skruv.
Ansluta verkställande don
O Anslut verkställande don till anslutning 2 och 4 i
bottenplattorna.
O Förslut i förekommande fall anslutningar som inte
används med en plugg.
7 Driftstart
Explosionsrisk på grund av skadat hus!
I explosionsfarliga områden kan skador på huset leda
till explosion.
O Se till att ventilsystemets komponenter endast används
med ett fullständigt monterat och oskadad hus.
Explosionsrisk på grund av att tätningar och pluggar
saknas!
Vätskor och främmande partiklar kan då tränga in i
enheten och förstöra den.
O Kontrollera noga att det finns tätningar i
stickkontakten och att de inte är skadade.
O Kontrollera före driftstart att alla stickkontakter är
monterade.
Rör kan lossna och vrida sig under tryck!
Det finns risk att ögon och hörsel skadas.
O Använd alltid skyddsglasögon och
hörselskydd vid driftstart.
O Kontrollera att alla rör sitter fast ordentligt
innan trycket kopplas till.
Ventilsystemet får endast startas i kombination med hela
anläggningen det sitter i.
O Kontakta anläggningens tillverkare om du vill starta
driften av ventilsystemet.
O Säkerställ före driftstarten av enheten att hela
maskinen eller anläggningen uppfyller kraven i EMC-
direktivet.
FARA
VARNING
