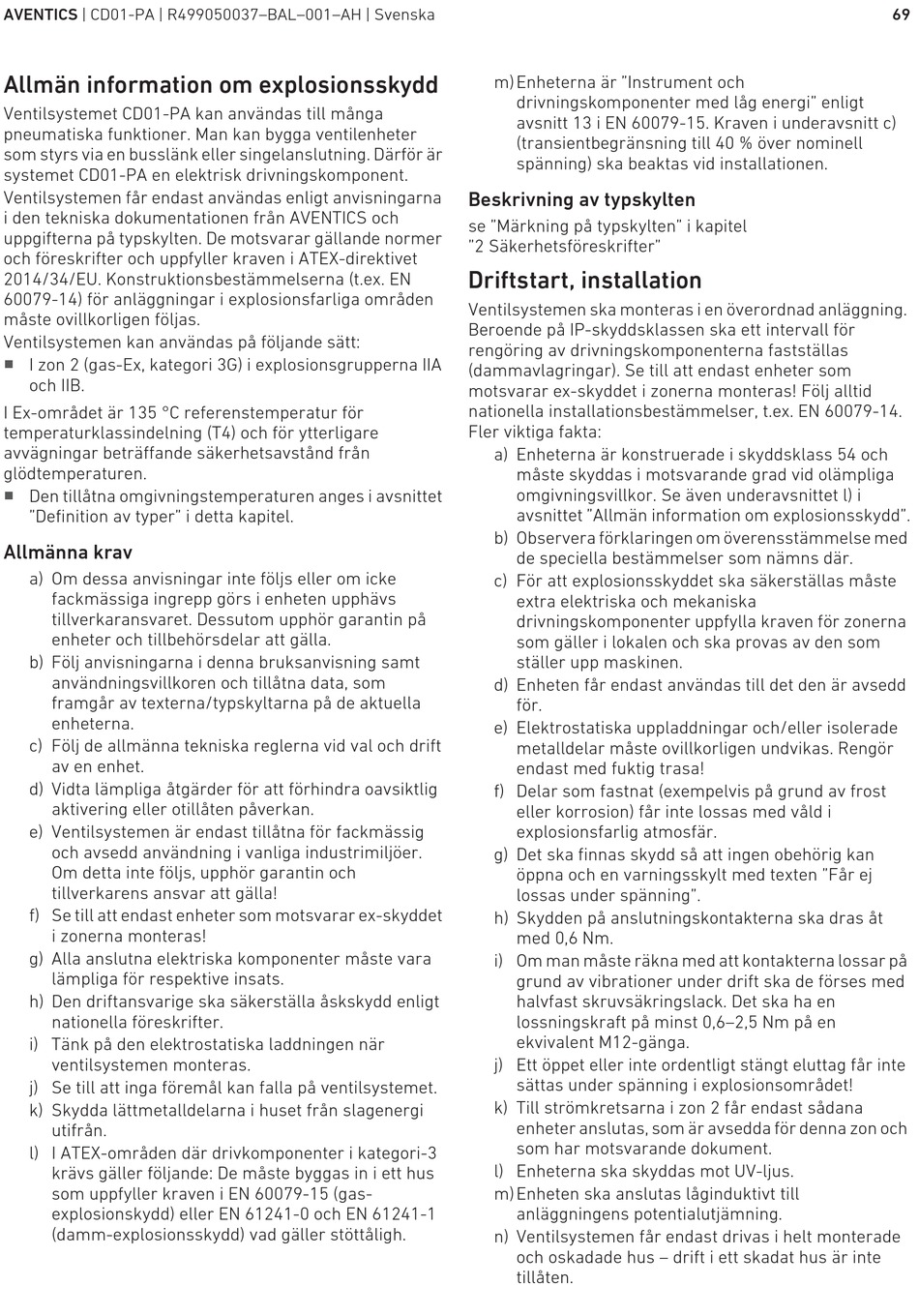

AVENTICS | CD01-PA | R499050037–BAL–001–AH | Svenska
Allmän information om explosionsskydd
Ventilsystemet CD01-PA kan användas till många
pneumatiska funktioner. Man kan bygga ventilenheter
som styrs via en busslänk eller singelanslutning. Därför är
systemet CD01-PA en elektrisk drivningskomponent.
Ventilsystemen får endast användas enligt anvisningarna
i den tekniska dokumentationen från AVENTICS och
uppgifterna på typskylten. De motsvarar gällande normer
och föreskrifter och uppfyller kraven i ATEX-direktivet
2014/34/EU. Konstruktionsbestämmelserna (t.ex. EN
60079-14) för anläggningar i explosionsfarliga områden
måste ovillkorligen följas.
Ventilsystemen kan användas på följande sätt:
W
I zon 2 (gas-Ex, kategori 3G) i explosionsgrupperna IIA
och IIB.
I Ex-området är 135 °C referenstemperatur för
temperaturklassindelning (T4) och för ytterligare
avvägningar beträffande säkerhetsavstånd från
glödtemperaturen.
W
Den tillåtna omgivningstemperaturen anges i avsnittet
"Definition av typer" i detta kapitel.
Allmänna krav
a) Om dessa anvisningar inte följs eller om icke
fackmässiga ingrepp görs i enheten upphävs
tillverkaransvaret. Dessutom upphör garantin på
enheter och tillbehörsdelar att gälla.
b) Följ anvisningarna i denna bruksanvisning samt
användningsvillkoren och tillåtna data, som
framgår av texterna/typskyltarna på de aktuella
enheterna.
c) Följ de allmänna tekniska reglerna vid val och drift
av en enhet.
d) Vidta lämpliga åtgärder för att förhindra oavsiktlig
aktivering eller otillåten påverkan.
e) Ventilsystemen är endast tillåtna för fackmässig
och avsedd användning i vanliga industrimiljöer.
Om detta inte följs, upphör garantin och
tillverkarens ansvar att gälla!
f) Se till att endast enheter som motsvarar ex-skyddet
i zonerna monteras!
g) Alla anslutna elektriska komponenter måste vara
lämpliga för respektive insats.
h) Den driftansvarige ska säkerställa åskskydd enligt
nationella föreskrifter.
i) Tänk på den elektrostatiska laddningen när
ventilsystemen monteras.
j) Se till att inga föremål kan falla på ventilsystemet.
k) Skydda lättmetalldelarna i huset från slagenergi
utifrån.
l) I ATEX-områden där drivkomponenter i kategori-3
krävs gäller följande: De måste byggas in i ett hus
som uppfyller kraven i EN 60079-15 (gas-
explosionskydd) eller EN 61241-0 och EN 61241-1
(damm-explosionsskydd) vad gäller stöttåligh.
m) Enheterna är "Instrument och
drivningskomponenter med låg energi" enligt
avsnitt 13 i EN 60079-15. Kraven i underavsnitt c)
(transientbegränsning till 40 % över nominell
spänning) ska beaktas vid installationen.
Beskrivning av typskylten
se "Märkning på typskylten" i kapitel
"2 Säkerhetsföreskrifter"
Driftstart, installation
Ventilsystemen ska monteras i en överordnad anläggning.
Beroende på IP-skyddsklassen ska ett intervall för
rengöring av drivningskomponenterna fastställas
(dammavlagringar). Se till att endast enheter som
motsvarar ex-skyddet i zonerna monteras! Följ alltid
nationella installationsbestämmelser, t.ex. EN 60079-14.
Fler viktiga fakta:
a) Enheterna är konstruerade i skyddsklass 54 och
måste skyddas i motsvarande grad vid olämpliga
omgivningsvillkor. Se även underavsnittet l) i
avsnittet "Allmän information om explosionsskydd".
b) Observera förklaringen om överensstämmelse med
de speciella bestämmelser som nämns där.
c) För att explosionsskyddet ska säkerställas måste
extra elektriska och mekaniska
drivningskomponenter uppfylla kraven för zonerna
som gäller i lokalen och ska provas av den som
ställer upp maskinen.
d) Enheten får endast användas till det den är avsedd
för.
e) Elektrostatiska uppladdningar och/eller isolerade
metalldelar måste ovillkorligen undvikas. Rengör
endast med fuktig trasa!
f) Delar som fastnat (exempelvis på grund av frost
eller korrosion) får inte lossas med våld i
explosionsfarlig atmosfär.
g) Det ska finnas skydd så att ingen obehörig kan
öppna och en varningsskylt med texten "Får ej
lossas under spänning".
h) Skydden på anslutningskontakterna ska dras åt
med 0,6 Nm.
i) Om man måste räkna med att kontakterna lossar på
grund av vibrationer under drift ska de förses med
halvfast skruvsäkringslack. Det ska ha en
lossningskraft på minst 0,6–2,5 Nm på en
ekvivalent M12-gänga.
j) Ett öppet eller inte ordentligt stängt eluttag får inte
sättas under spänning i explosionsområdet!
k) Till strömkretsarna i zon 2 får endast sådana
enheter anslutas, som är avsedda för denna zon och
som har motsvarande dokument.
l) Enheterna ska skyddas mot UV-ljus.
m) Enheten ska anslutas låginduktivt till
anläggningens potentialutjämning.
n) Ventilsystemen får endast drivas i helt monterade
och oskadade hus – drift i ett skadat hus är inte
tillåten.
69
