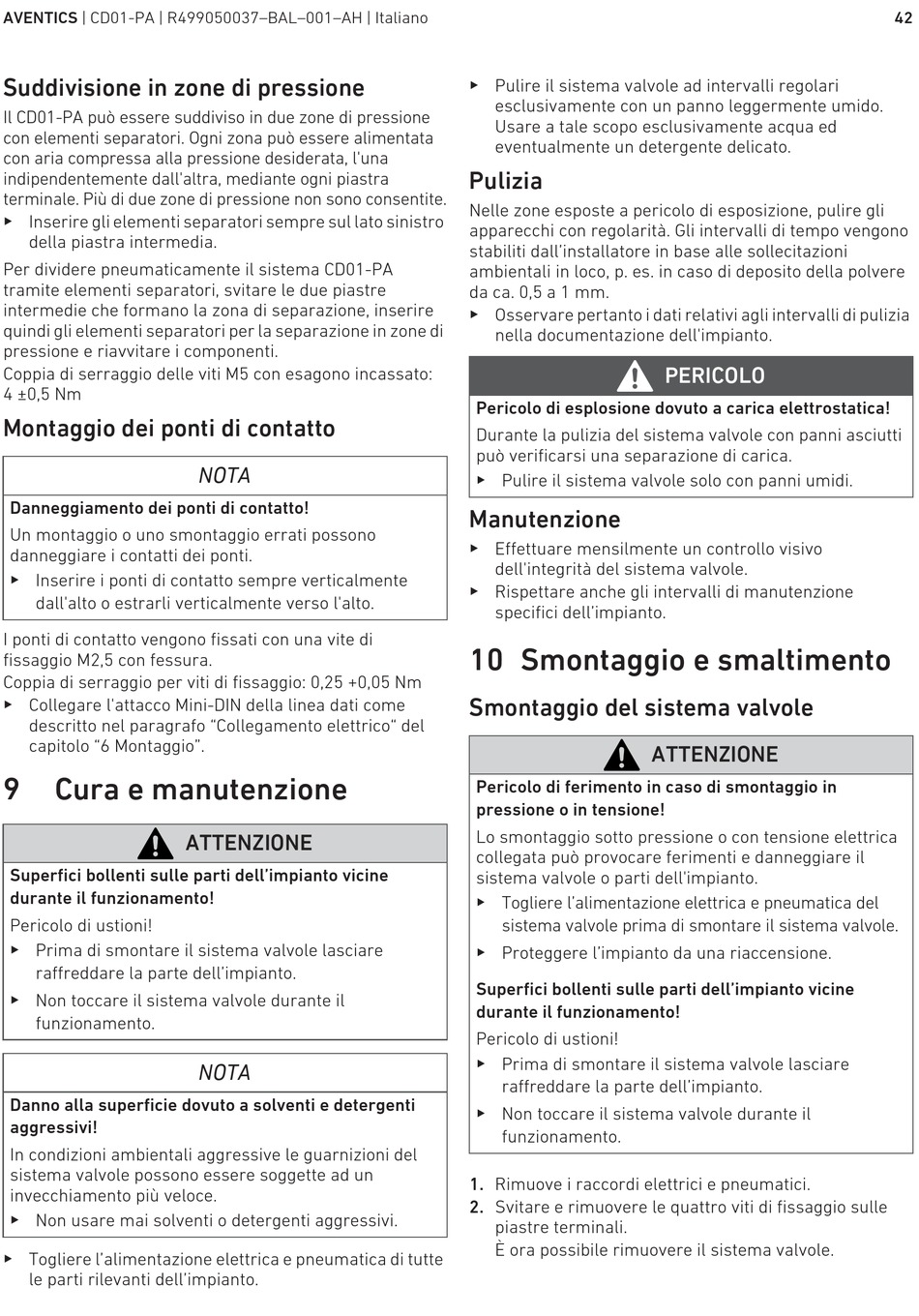

AVENTICS | CD01-PA | R499050037–BAL–001–AH | Italiano
Suddivisione in zone di pressione
Il CD01-PA può essere suddiviso in due zone di pressione
con elementi separatori. Ogni zona può essere alimentata
con aria compressa alla pressione desiderata, l'una
indipendentemente dall'altra, mediante ogni piastra
terminale. Più di due zone di pressione non sono consentite.
O Inserire gli elementi separatori sempre sul lato sinistro
della piastra intermedia.
Per dividere pneumaticamente il sistema CD01-PA
tramite elementi separatori, svitare le due piastre
intermedie che formano la zona di separazione, inserire
quindi gli elementi separatori per la separazione in zone di
pressione e riavvitare i componenti.
Coppia di serraggio delle viti M5 con esagono incassato:
4 ±0,5 Nm
Montaggio dei ponti di contatto
Danneggiamento dei ponti di contatto!
Un montaggio o uno smontaggio errati possono
danneggiare i contatti dei ponti.
O Inserire i ponti di contatto sempre verticalmente
dall'alto o estrarli verticalmente verso l'alto.
I ponti di contatto vengono fissati con una vite di
fissaggio M2,5 con fessura.
Coppia di serraggio per viti di fissaggio: 0,25 +0,05 Nm
O Collegare l'attacco Mini-DIN della linea dati come
descritto nel paragrafo "Collegamento elettrico" del
capitolo "6 Montaggio".
9

Cura e manutenzione

Superfici bollenti sulle parti dell'impianto vicine
durante il funzionamento!
Pericolo di ustioni!
O Prima di smontare il sistema valvole lasciare
raffreddare la parte dell'impianto.
O Non toccare il sistema valvole durante il
funzionamento.
Danno alla superficie dovuto a solventi e detergenti
aggressivi!
In condizioni ambientali aggressive le guarnizioni del
sistema valvole possono essere soggette ad un
invecchiamento più veloce.
O Non usare mai solventi o detergenti aggressivi.
O Togliere l'alimentazione elettrica e pneumatica di tutte
le parti rilevanti dell'impianto.
NOTA
ATTENZIONE
NOTA
O Pulire il sistema valvole ad intervalli regolari
esclusivamente con un panno leggermente umido.
Usare a tale scopo esclusivamente acqua ed
eventualmente un detergente delicato.
Pulizia
Nelle zone esposte a pericolo di esposizione, pulire gli
apparecchi con regolarità. Gli intervalli di tempo vengono
stabiliti dall'installatore in base alle sollecitazioni
ambientali in loco, p. es. in caso di deposito della polvere
da ca. 0,5 a 1 mm.
O Osservare pertanto i dati relativi agli intervalli di pulizia
nella documentazione dell'impianto.
Pericolo di esplosione dovuto a carica elettrostatica!
Durante la pulizia del sistema valvole con panni asciutti
può verificarsi una separazione di carica.
O Pulire il sistema valvole solo con panni umidi.
Manutenzione
O Effettuare mensilmente un controllo visivo
dell'integrità del sistema valvole.
O Rispettare anche gli intervalli di manutenzione
specifici dell'impianto.

10 Smontaggio e smaltimento

Smontaggio del sistema valvole
Pericolo di ferimento in caso di smontaggio in
pressione o in tensione!
Lo smontaggio sotto pressione o con tensione elettrica
collegata può provocare ferimenti e danneggiare il
sistema valvole o parti dell'impianto.
O Togliere l'alimentazione elettrica e pneumatica del
sistema valvole prima di smontare il sistema valvole.
O Proteggere l'impianto da una riaccensione.
Superfici bollenti sulle parti dell'impianto vicine
durante il funzionamento!
Pericolo di ustioni!
O Prima di smontare il sistema valvole lasciare
raffreddare la parte dell'impianto.
O Non toccare il sistema valvole durante il
funzionamento.
1. Rimuove i raccordi elettrici e pneumatici.
2. Svitare e rimuovere le quattro viti di fissaggio sulle
piastre terminali.
È ora possibile rimuovere il sistema valvole.
PERICOLO
ATTENZIONE
42
