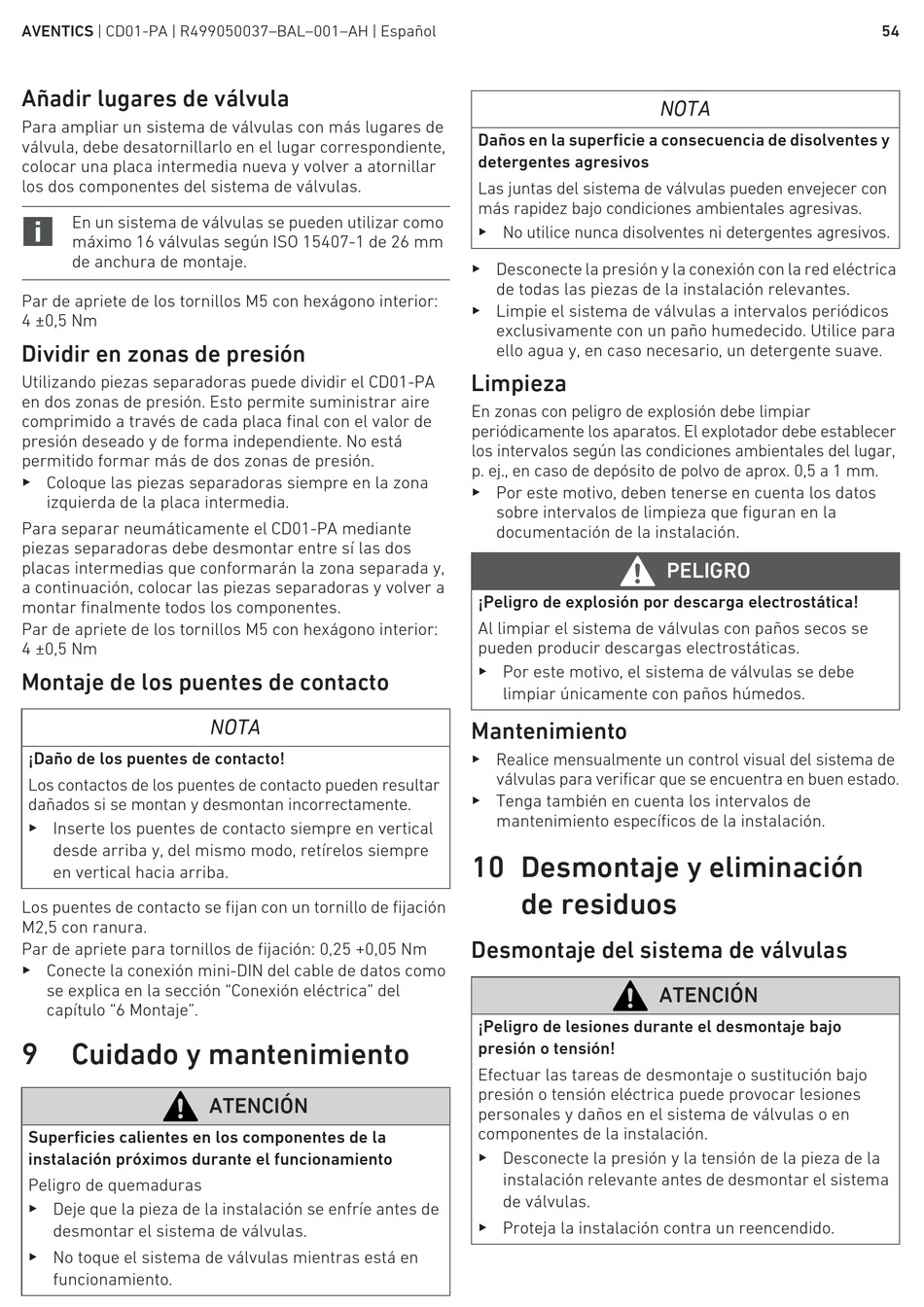

AVENTICS | CD01-PA | R499050037–BAL–001–AH | Español
Añadir lugares de válvula
Para ampliar un sistema de válvulas con más lugares de
válvula, debe desatornillarlo en el lugar correspondiente,
colocar una placa intermedia nueva y volver a atornillar
los dos componentes del sistema de válvulas.
En un sistema de válvulas se pueden utilizar como
máximo 16 válvulas según ISO 15407-1 de 26 mm
de anchura de montaje.
Par de apriete de los tornillos M5 con hexágono interior:
4 ±0,5 Nm
Dividir en zonas de presión
Utilizando piezas separadoras puede dividir el CD01-PA
en dos zonas de presión. Esto permite suministrar aire
comprimido a través de cada placa final con el valor de
presión deseado y de forma independiente. No está
permitido formar más de dos zonas de presión.
O Coloque las piezas separadoras siempre en la zona
izquierda de la placa intermedia.
Para separar neumáticamente el CD01-PA mediante
piezas separadoras debe desmontar entre sí las dos
placas intermedias que conformarán la zona separada y,
a continuación, colocar las piezas separadoras y volver a
montar finalmente todos los componentes.
Par de apriete de los tornillos M5 con hexágono interior:
4 ±0,5 Nm
Montaje de los puentes de contacto
¡Daño de los puentes de contacto!
Los contactos de los puentes de contacto pueden resultar
dañados si se montan y desmontan incorrectamente.
O Inserte los puentes de contacto siempre en vertical
desde arriba y, del mismo modo, retírelos siempre
en vertical hacia arriba.
Los puentes de contacto se fijan con un tornillo de fijación
M2,5 con ranura.
Par de apriete para tornillos de fijación: 0,25 +0,05 Nm
O Conecte la conexión mini-DIN del cable de datos como
se explica en la sección "Conexión eléctrica" del
capítulo "6 Montaje".
9

Cuidado y mantenimiento

Superficies calientes en los componentes de la
instalación próximos durante el funcionamiento
Peligro de quemaduras
O Deje que la pieza de la instalación se enfríe antes de
desmontar el sistema de válvulas.
O No toque el sistema de válvulas mientras está en
funcionamiento.
NOTA
ATENCIÓN
Daños en la superficie a consecuencia de disolventes y
detergentes agresivos
Las juntas del sistema de válvulas pueden envejecer con
más rapidez bajo condiciones ambientales agresivas.
O No utilice nunca disolventes ni detergentes agresivos.
O Desconecte la presión y la conexión con la red eléctrica
de todas las piezas de la instalación relevantes.
O Limpie el sistema de válvulas a intervalos periódicos
exclusivamente con un paño humedecido. Utilice para
ello agua y, en caso necesario, un detergente suave.
Limpieza
En zonas con peligro de explosión debe limpiar
periódicamente los aparatos. El explotador debe establecer
los intervalos según las condiciones ambientales del lugar,
p. ej., en caso de depósito de polvo de aprox. 0,5 a 1 mm.
O Por este motivo, deben tenerse en cuenta los datos
sobre intervalos de limpieza que figuran en la
documentación de la instalación.
¡Peligro de explosión por descarga electrostática!
Al limpiar el sistema de válvulas con paños secos se
pueden producir descargas electrostáticas.
O Por este motivo, el sistema de válvulas se debe
limpiar únicamente con paños húmedos.
Mantenimiento
O Realice mensualmente un control visual del sistema de
válvulas para verificar que se encuentra en buen estado.
O Tenga también en cuenta los intervalos de
mantenimiento específicos de la instalación.
10 Desmontaje y eliminación
de residuos
Desmontaje del sistema de válvulas
¡Peligro de lesiones durante el desmontaje bajo
presión o tensión!
Efectuar las tareas de desmontaje o sustitución bajo
presión o tensión eléctrica puede provocar lesiones
personales y daños en el sistema de válvulas o en
componentes de la instalación.
O Desconecte la presión y la tensión de la pieza de la
instalación relevante antes de desmontar el sistema
de válvulas.
O Proteja la instalación contra un reencendido.
NOTA
PELIGRO
ATENCIÓN
54
