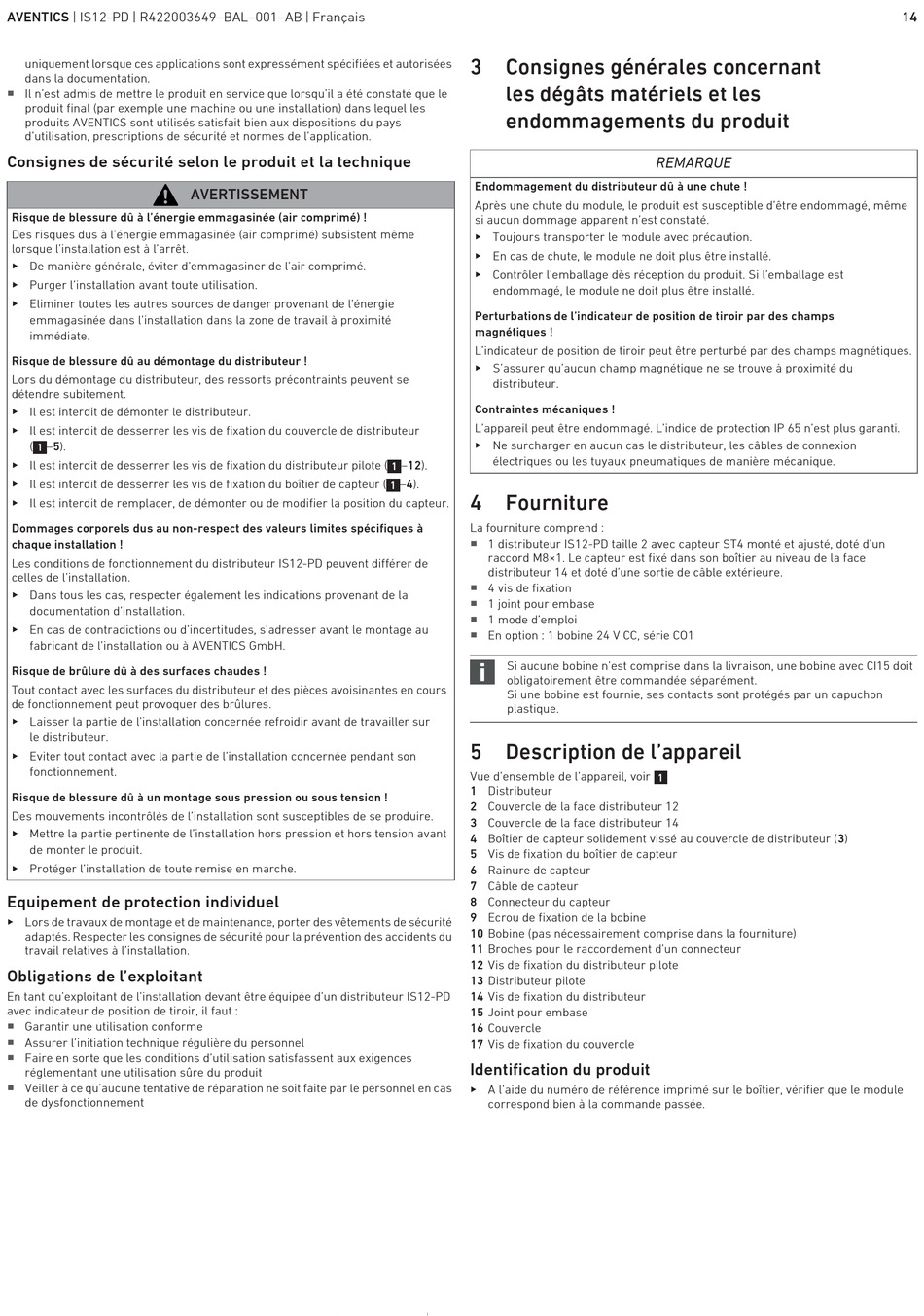

uniquement lorsque ces applications sont expressément spécifiées et autorisées
dans la documentation.
W
Il n'est admis de mettre le produit en service que lorsqu'il a été constaté que le
produit final (par exemple une machine ou une installation) dans lequel les
produits AVENTICS sont utilisés satisfait bien aux dispositions du pays
d'utilisation, prescriptions de sécurité et normes de l'application.
Consignes de sécurité selon le produit et la technique
Risque de blessure dû à l'énergie emmagasinée (air comprimé) !
Des risques dus à l'énergie emmagasinée (air comprimé) subsistent même
lorsque l'installation est à l'arrêt.
O De manière générale, éviter d'emmagasiner de l'air comprimé.
O Purger l'installation avant toute utilisation.
O Eliminer toutes les autres sources de danger provenant de l'énergie
emmagasinée dans l'installation dans la zone de travail à proximité
immédiate.
Risque de blessure dû au démontage du distributeur !
Lors du démontage du distributeur, des ressorts précontraints peuvent se
détendre subitement.
O Il est interdit de démonter le distributeur.
O Il est interdit de desserrer les vis de fixation du couvercle de distributeur
( –5).
1
O Il est interdit de desserrer les vis de fixation du distributeur pilote (
O Il est interdit de desserrer les vis de fixation du boîtier de capteur (
O Il est interdit de remplacer, de démonter ou de modifier la position du capteur.
Dommages corporels dus au non-respect des valeurs limites spécifiques à
chaque installation !
Les conditions de fonctionnement du distributeur IS12-PD peuvent différer de
celles de l'installation.
O Dans tous les cas, respecter également les indications provenant de la
documentation d'installation.
O En cas de contradictions ou d'incertitudes, s'adresser avant le montage au
fabricant de l'installation ou à AVENTICS GmbH.
Risque de brûlure dû à des surfaces chaudes !
Tout contact avec les surfaces du distributeur et des pièces avoisinantes en cours
de fonctionnement peut provoquer des brûlures.
O Laisser la partie de l'installation concernée refroidir avant de travailler sur
le distributeur.
O Eviter tout contact avec la partie de l'installation concernée pendant son
fonctionnement.
Risque de blessure dû à un montage sous pression ou sous tension !
Des mouvements incontrôlés de l'installation sont susceptibles de se produire.
O Mettre la partie pertinente de l'installation hors pression et hors tension avant
de monter le produit.
O Protéger l'installation de toute remise en marche.
Equipement de protection individuel
O Lors de travaux de montage et de maintenance, porter des vêtements de sécurité
adaptés. Respecter les consignes de sécurité pour la prévention des accidents du
travail relatives à l'installation.
Obligations de l'exploitant
En tant qu'exploitant de l'installation devant être équipée d'un distributeur IS12-PD
avec indicateur de position de tiroir, il faut :
W
Garantir une utilisation conforme
W
Assurer l'initiation technique régulière du personnel
W
Faire en sorte que les conditions d'utilisation satisfassent aux exigences
réglementant une utilisation sûre du produit
W
Veiller à ce qu'aucune tentative de réparation ne soit faite par le personnel en cas
de dysfonctionnement
AVERTISSEMENT
3 Consignes générales concernant
les dégâts matériels et les
endommagements du produit
Endommagement du distributeur dû à une chute !
Après une chute du module, le produit est susceptible d'être endommagé, même
si aucun dommage apparent n'est constaté.
O Toujours transporter le module avec précaution.
O En cas de chute, le module ne doit plus être installé.
O Contrôler l'emballage dès réception du produit. Si l'emballage est
endommagé, le module ne doit plus être installé.
Perturbations de l'indicateur de position de tiroir par des champs
magnétiques !
L'indicateur de position de tiroir peut être perturbé par des champs magnétiques.
O S'assurer qu'aucun champ magnétique ne se trouve à proximité du
distributeur.
Contraintes mécaniques !
L'appareil peut être endommagé. L'indice de protection IP 65 n'est plus garanti.
O Ne surcharger en aucun cas le distributeur, les câbles de connexion
électriques ou les tuyaux pneumatiques de manière mécanique.
–12).
1
–4).
1
4 Fourniture
La fourniture comprend :
W
1 distributeur IS12-PD taille 2 avec capteur ST4 monté et ajusté, doté d'un
raccord M8×1. Le capteur est fixé dans son boîtier au niveau de la face
distributeur 14 et doté d'une sortie de câble extérieure.
W
4 vis de fixation
W
1 joint pour embase
W
1 mode d'emploi
W
En option : 1 bobine 24 V CC, série CO1
Si aucune bobine n'est comprise dans la livraison, une bobine avec CI15 doit
obligatoirement être commandée séparément.
Si une bobine est fournie, ses contacts sont protégés par un capuchon
plastique.
5

Description de l'appareil

Vue d'ensemble de l'appareil, voir
1 Distributeur
2 Couvercle de la face distributeur 12
3 Couvercle de la face distributeur 14
4 Boîtier de capteur solidement vissé au couvercle de distributeur (3)
5 Vis de fixation du boîtier de capteur
6 Rainure de capteur
7 Câble de capteur
8 Connecteur du capteur
9 Ecrou de fixation de la bobine
10 Bobine (pas nécessairement comprise dans la fourniture)
11 Broches pour le raccordement d'un connecteur
12 Vis de fixation du distributeur pilote
13 Distributeur pilote
14 Vis de fixation du distributeur
15 Joint pour embase
16 Couvercle
17 Vis de fixation du couvercle
Identification du produit
O A l'aide du numéro de référence imprimé sur le boîtier, vérifier que le module
correspond bien à la commande passée.
REMARQUE
