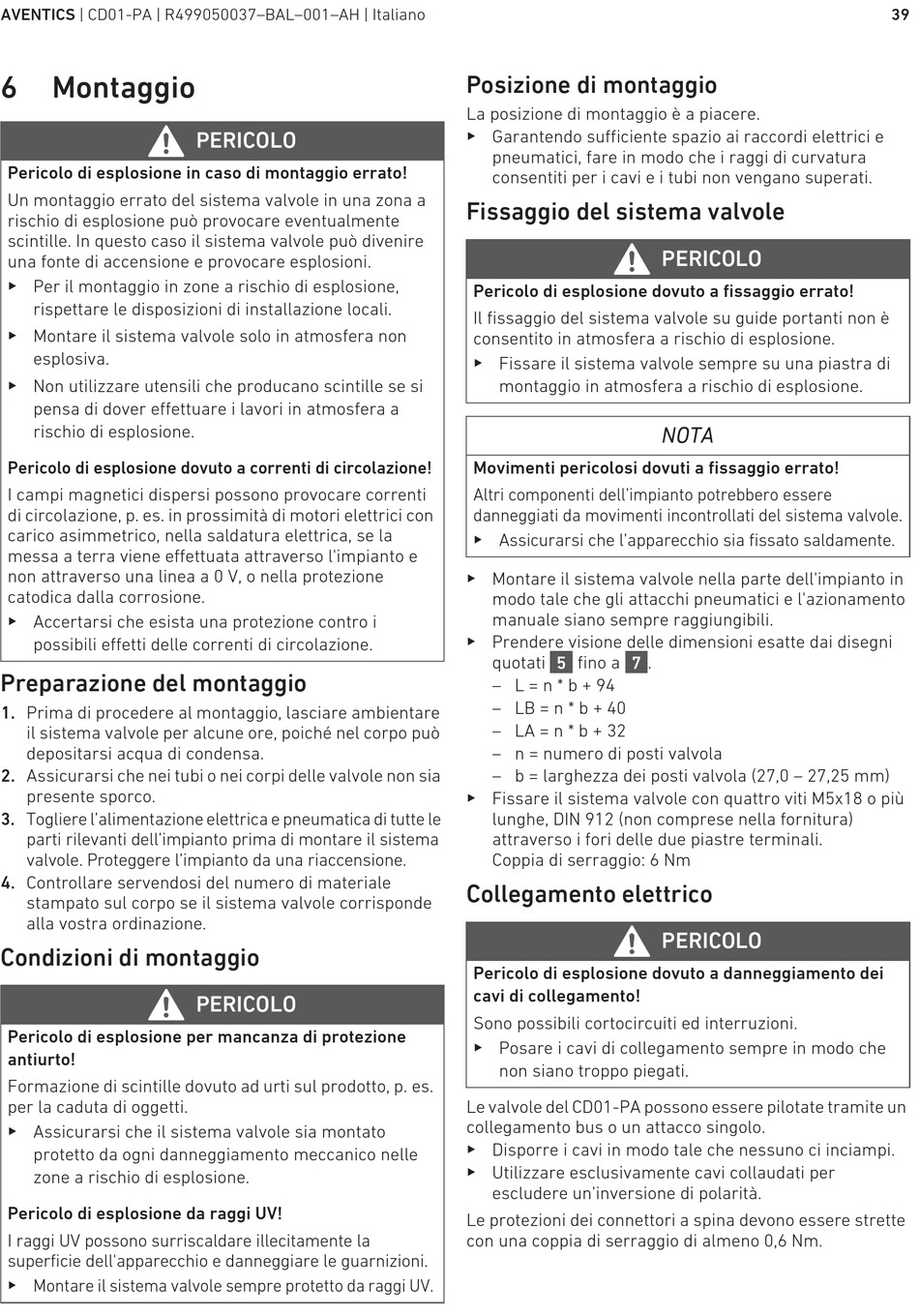

AVENTICS | CD01-PA | R499050037–BAL–001–AH | Italiano
6 Montaggio
Pericolo di esplosione in caso di montaggio errato!
Un montaggio errato del sistema valvole in una zona a
rischio di esplosione può provocare eventualmente
scintille. In questo caso il sistema valvole può divenire
una fonte di accensione e provocare esplosioni.
O Per il montaggio in zone a rischio di esplosione,
rispettare le disposizioni di installazione locali.
O Montare il sistema valvole solo in atmosfera non
esplosiva.
O Non utilizzare utensili che producano scintille se si
pensa di dover effettuare i lavori in atmosfera a
rischio di esplosione.
Pericolo di esplosione dovuto a correnti di circolazione!
I campi magnetici dispersi possono provocare correnti
di circolazione, p. es. in prossimità di motori elettrici con
carico asimmetrico, nella saldatura elettrica, se la
messa a terra viene effettuata attraverso l'impianto e
non attraverso una linea a 0 V, o nella protezione
catodica dalla corrosione.
O Accertarsi che esista una protezione contro i
possibili effetti delle correnti di circolazione.
Preparazione del montaggio
1. Prima di procedere al montaggio, lasciare ambientare
il sistema valvole per alcune ore, poiché nel corpo può
depositarsi acqua di condensa.
2. Assicurarsi che nei tubi o nei corpi delle valvole non sia
presente sporco.
3. Togliere l'alimentazione elettrica e pneumatica di tutte le
parti rilevanti dell'impianto prima di montare il sistema
valvole. Proteggere l'impianto da una riaccensione.
4. Controllare servendosi del numero di materiale
stampato sul corpo se il sistema valvole corrisponde
alla vostra ordinazione.
Condizioni di montaggio
Pericolo di esplosione per mancanza di protezione
antiurto!
Formazione di scintille dovuto ad urti sul prodotto, p. es.
per la caduta di oggetti.
O Assicurarsi che il sistema valvole sia montato
protetto da ogni danneggiamento meccanico nelle
zone a rischio di esplosione.
Pericolo di esplosione da raggi UV!
I raggi UV possono surriscaldare illecitamente la
superficie dell'apparecchio e danneggiare le guarnizioni.
O Montare il sistema valvole sempre protetto da raggi UV.
PERICOLO
PERICOLO
Posizione di montaggio
La posizione di montaggio è a piacere.
O Garantendo sufficiente spazio ai raccordi elettrici e
pneumatici, fare in modo che i raggi di curvatura
consentiti per i cavi e i tubi non vengano superati.
Fissaggio del sistema valvole
Pericolo di esplosione dovuto a fissaggio errato!
Il fissaggio del sistema valvole su guide portanti non è
consentito in atmosfera a rischio di esplosione.
O Fissare il sistema valvole sempre su una piastra di
montaggio in atmosfera a rischio di esplosione.
Movimenti pericolosi dovuti a fissaggio errato!
Altri componenti dell'impianto potrebbero essere
danneggiati da movimenti incontrollati del sistema valvole.
O Assicurarsi che l'apparecchio sia fissato saldamente.
O Montare il sistema valvole nella parte dell'impianto in
modo tale che gli attacchi pneumatici e l'azionamento
manuale siano sempre raggiungibili.
O Prendere visione delle dimensioni esatte dai disegni
quotati fino a
5 7
– L = n * b + 94
– LB = n * b + 40
– LA = n * b + 32
– n = numero di posti valvola
– b = larghezza dei posti valvola (27,0 – 27,25 mm)
O Fissare il sistema valvole con quattro viti M5x18 o più
lunghe, DIN 912 (non comprese nella fornitura)
attraverso i fori delle due piastre terminali.
Coppia di serraggio: 6 Nm
Collegamento elettrico
Pericolo di esplosione dovuto a danneggiamento dei
cavi di collegamento!
Sono possibili cortocircuiti ed interruzioni.
O Posare i cavi di collegamento sempre in modo che
non siano troppo piegati.
Le valvole del CD01-PA possono essere pilotate tramite un
collegamento bus o un attacco singolo.
O Disporre i cavi in modo tale che nessuno ci inciampi.
O Utilizzare esclusivamente cavi collaudati per
escludere un'inversione di polarità.
Le protezioni dei connettori a spina devono essere strette
con una coppia di serraggio di almeno 0,6 Nm.
PERICOLO
NOTA
.
PERICOLO
39
