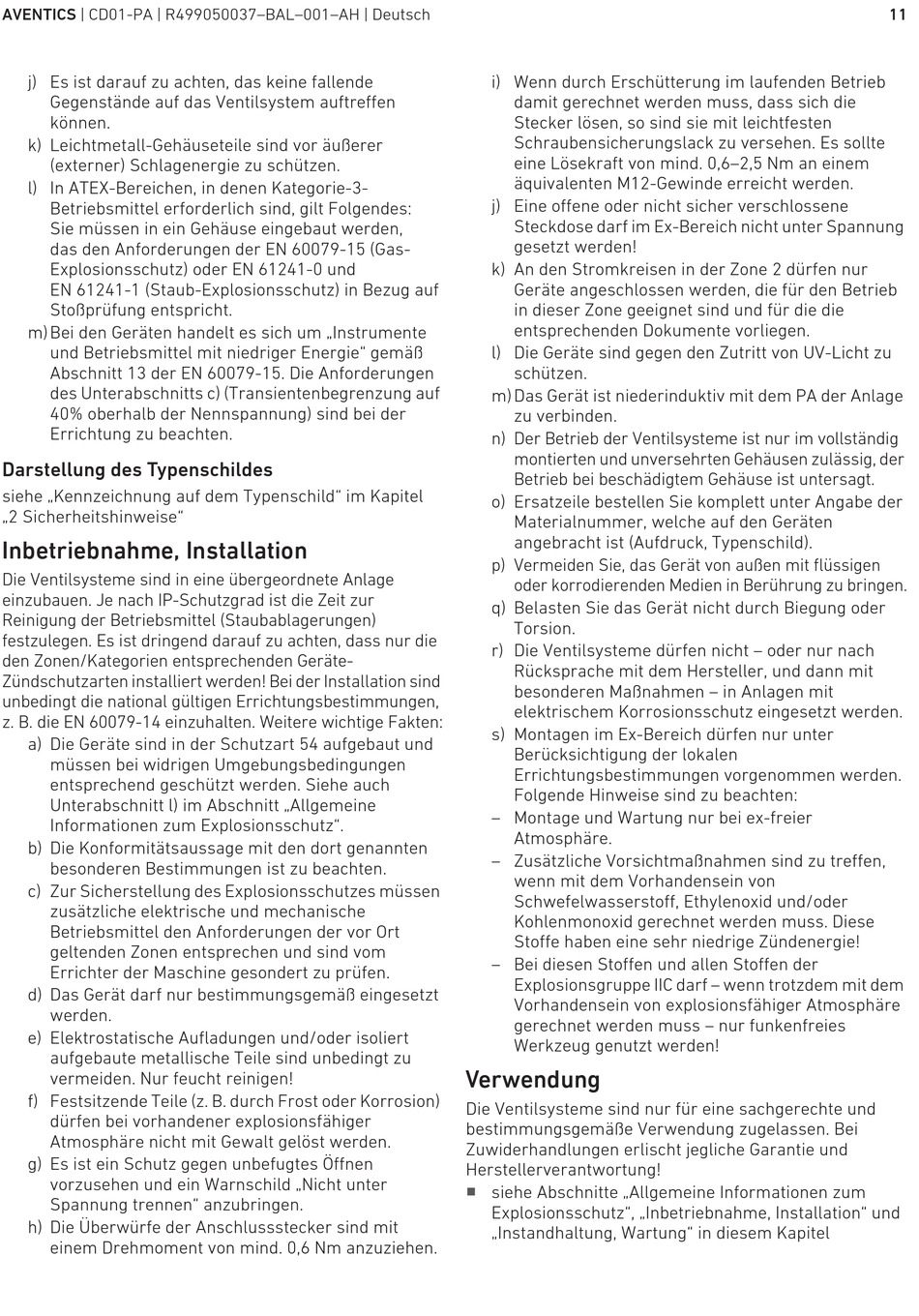

AVENTICS | CD01-PA | R499050037–BAL–001–AH | Deutsch
j) Es ist darauf zu achten, das keine fallende
Gegenstände auf das Ventilsystem auftreffen
können.
k) Leichtmetall-Gehäuseteile sind vor äußerer
(externer) Schlagenergie zu schützen.
l) In ATEX-Bereichen, in denen Kategorie-3-
Betriebsmittel erforderlich sind, gilt Folgendes:
Sie müssen in ein Gehäuse eingebaut werden,
das den Anforderungen der EN 60079-15 (Gas-
Explosionsschutz) oder EN 61241-0 und
EN 61241-1 (Staub-Explosionsschutz) in Bezug auf
Stoßprüfung entspricht.
m) Bei den Geräten handelt es sich um „Instrumente
und Betriebsmittel mit niedriger Energie" gemäß
Abschnitt 13 der EN 60079-15. Die Anforderungen
des Unterabschnitts c) (Transientenbegrenzung auf
40% oberhalb der Nennspannung) sind bei der
Errichtung zu beachten.
Darstellung des Typenschildes
siehe „Kennzeichnung auf dem Typenschild" im Kapitel
„2 Sicherheitshinweise"
Inbetriebnahme, Installation
Die Ventilsysteme sind in eine übergeordnete Anlage
einzubauen. Je nach IP-Schutzgrad ist die Zeit zur
Reinigung der Betriebsmittel (Staubablagerungen)
festzulegen. Es ist dringend darauf zu achten, dass nur die
den Zonen/Kategorien entsprechenden Geräte-
Zündschutzarten installiert werden! Bei der Installation sind
unbedingt die national gültigen Errichtungsbestimmungen,
z. B. die EN 60079-14 einzuhalten. Weitere wichtige Fakten:
a) Die Geräte sind in der Schutzart 54 aufgebaut und
müssen bei widrigen Umgebungsbedingungen
entsprechend geschützt werden. Siehe auch
Unterabschnitt l) im Abschnitt „Allgemeine
Informationen zum Explosionsschutz".
b) Die Konformitätsaussage mit den dort genannten
besonderen Bestimmungen ist zu beachten.
c) Zur Sicherstellung des Explosionsschutzes müssen
zusätzliche elektrische und mechanische
Betriebsmittel den Anforderungen der vor Ort
geltenden Zonen entsprechen und sind vom
Errichter der Maschine gesondert zu prüfen.
d) Das Gerät darf nur bestimmungsgemäß eingesetzt
werden.
e) Elektrostatische Aufladungen und/oder isoliert
aufgebaute metallische Teile sind unbedingt zu
vermeiden. Nur feucht reinigen!
f) Festsitzende Teile (z. B. durch Frost oder Korrosion)
dürfen bei vorhandener explosionsfähiger
Atmosphäre nicht mit Gewalt gelöst werden.
g) Es ist ein Schutz gegen unbefugtes Öffnen
vorzusehen und ein Warnschild „Nicht unter
Spannung trennen" anzubringen.
h) Die Überwürfe der Anschlussstecker sind mit
einem Drehmoment von mind. 0,6 Nm anzuziehen.
i) Wenn durch Erschütterung im laufenden Betrieb
damit gerechnet werden muss, dass sich die
Stecker lösen, so sind sie mit leichtfesten
Schraubensicherungslack zu versehen. Es sollte
eine Lösekraft von mind. 0,6–2,5 Nm an einem
äquivalenten M12-Gewinde erreicht werden.
j) Eine offene oder nicht sicher verschlossene
Steckdose darf im Ex-Bereich nicht unter Spannung
gesetzt werden!
k) An den Stromkreisen in der Zone 2 dürfen nur
Geräte angeschlossen werden, die für den Betrieb
in dieser Zone geeignet sind und für die die
entsprechenden Dokumente vorliegen.
l) Die Geräte sind gegen den Zutritt von UV-Licht zu
schützen.
m) Das Gerät ist niederinduktiv mit dem PA der Anlage
zu verbinden.
n) Der Betrieb der Ventilsysteme ist nur im vollständig
montierten und unversehrten Gehäusen zulässig, der
Betrieb bei beschädigtem Gehäuse ist untersagt.
o) Ersatzeile bestellen Sie komplett unter Angabe der
Materialnummer, welche auf den Geräten
angebracht ist (Aufdruck, Typenschild).
p) Vermeiden Sie, das Gerät von außen mit flüssigen
oder korrodierenden Medien in Berührung zu bringen.
q) Belasten Sie das Gerät nicht durch Biegung oder
Torsion.
r) Die Ventilsysteme dürfen nicht – oder nur nach
Rücksprache mit dem Hersteller, und dann mit
besonderen Maßnahmen – in Anlagen mit
elektrischem Korrosionsschutz eingesetzt werden.
s) Montagen im Ex-Bereich dürfen nur unter
Berücksichtigung der lokalen
Errichtungsbestimmungen vorgenommen werden.
Folgende Hinweise sind zu beachten:
– Montage und Wartung nur bei ex-freier
Atmosphäre.
– Zusätzliche Vorsichtmaßnahmen sind zu treffen,
wenn mit dem Vorhandensein von
Schwefelwasserstoff, Ethylenoxid und/oder
Kohlenmonoxid gerechnet werden muss. Diese
Stoffe haben eine sehr niedrige Zündenergie!
– Bei diesen Stoffen und allen Stoffen der
Explosionsgruppe IIC darf – wenn trotzdem mit dem
Vorhandensein von explosionsfähiger Atmosphäre
gerechnet werden muss – nur funkenfreies
Werkzeug genutzt werden!
Verwendung
Die Ventilsysteme sind nur für eine sachgerechte und
bestimmungsgemäße Verwendung zugelassen. Bei
Zuwiderhandlungen erlischt jegliche Garantie und
Herstellerverantwortung!
W
siehe Abschnitte „Allgemeine Informationen zum
Explosionsschutz", „Inbetriebnahme, Installation" und
„Instandhaltung, Wartung" in diesem Kapitel
