Störungssuche und -beseitigung
7.1 Austausch der Gerätesicherung
Warnung: •
Gerätesicherung nicht unter angelegter Netzspannung austauschen.
230 VAC
– 100mA (Träge)
115 VAC
– 200mA (Träge)
24 VDC
– 630mA (Träge)
7.2

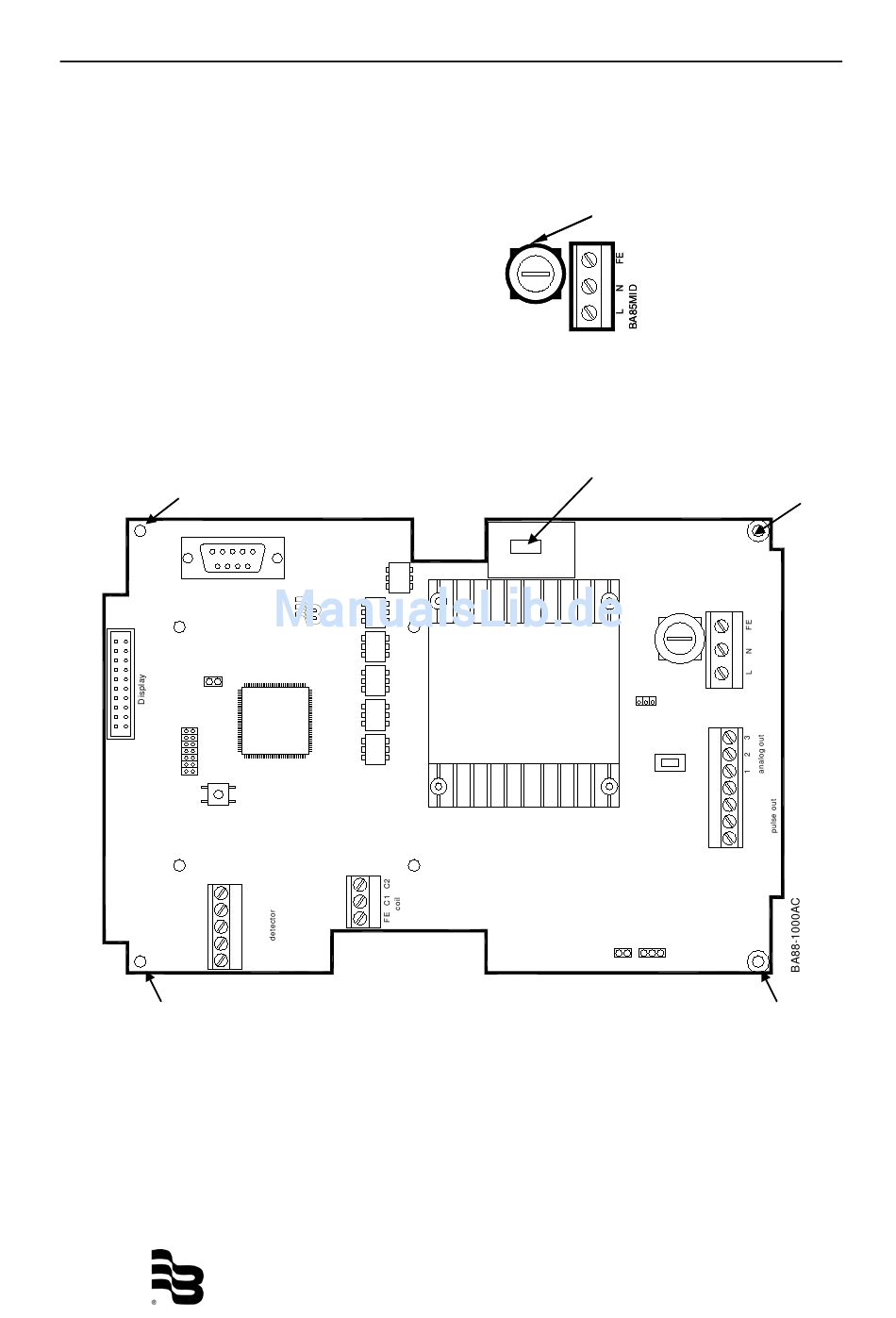

Austausch der Messumformerelektronik
Warnung: •
S4
RS 232
Boot
Reset
S1
1.
Elektroden- und Spulenkabel lösen. Schrauben S1 bis S4 lösen und Platine entneh-
men.
2.
Neue Platine einsetzen und mit den Schrauben S1 bis S4 wieder befestigen. Die Sig-
nalkabel wieder anschliessen.
3.
Die neue Platine muss gegebenenfalls auf den vorhandenen Messaufnehmer pro-
grammiert werden (Geberfaktor, Nennweite, Aus-/Eingänge, etc.).
Vor dem Öffnen des Gehäusedeckels Hilfsenergie abschalten.
Badger Meter
empty pipe
shield
E2
shield
E1
MID_M1500_BA_01_1309
Sicherung
Sicherung
Wahlschalter für Netzspannung
230 V
Seite 27/37
S3
3
2
1
FGND
input
pulse2
pulse1
S2
