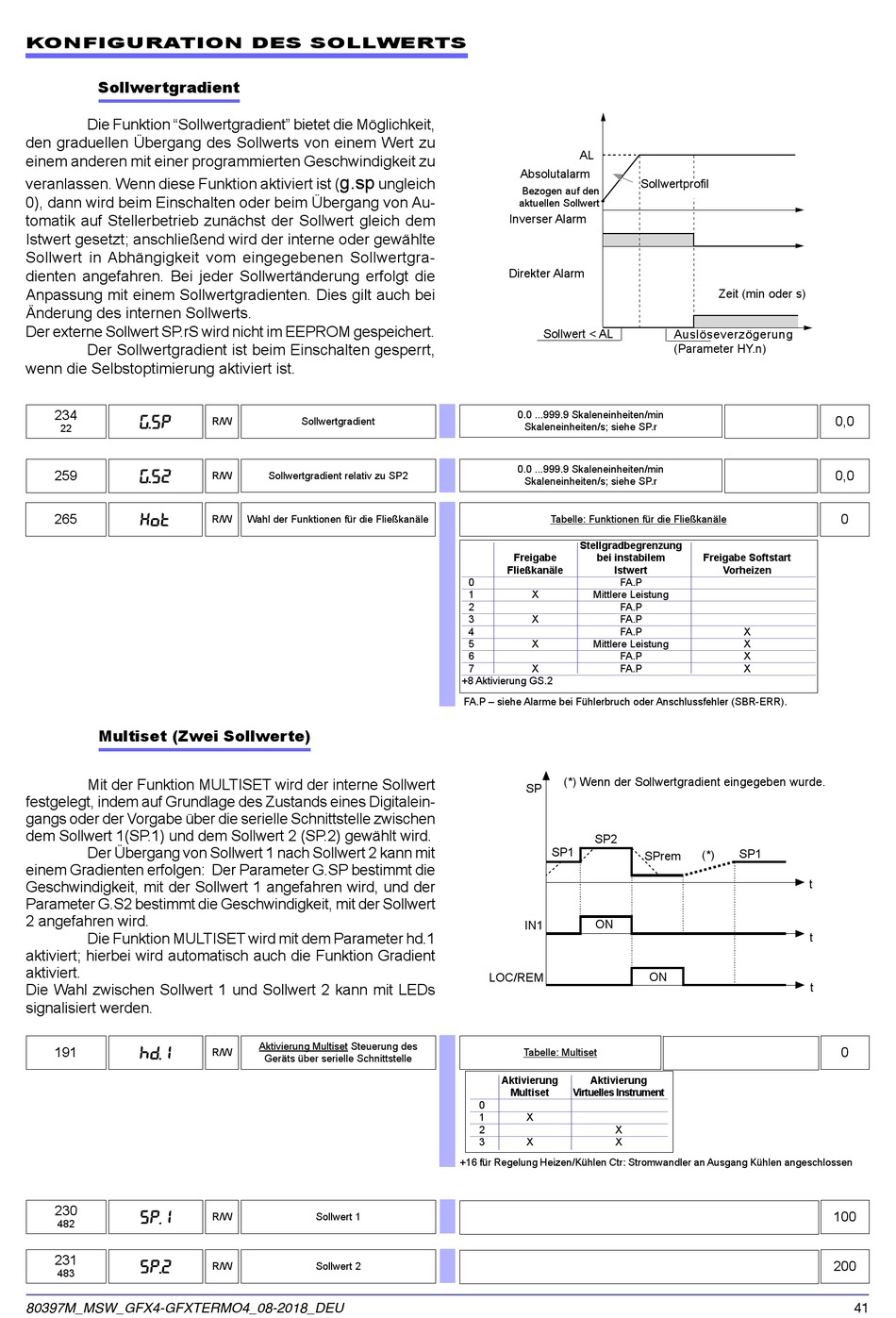

KONFIGURATION DES SOLLWERTS

Sollwertgradient
Die Funktion "Sollwertgradient" bietet die Möglichkeit,
den graduellen Übergang des Sollwerts von einem Wert zu
einem anderen mit einer programmierten Geschwindigkeit zu
veranlassen. Wenn diese Funktion aktiviert ist (
0), dann wird beim Einschalten oder beim Übergang von Au-
tomatik auf Stellerbetrieb zunächst der Sollwert gleich dem
Istwert gesetzt; anschließend wird der interne oder gewählte
Sollwert in Abhängigkeit vom eingegebenen Sollwertgra-
dienten angefahren. Bei jeder Sollwertänderung erfolgt die
Anpassung mit einem Sollwertgradienten. Dies gilt auch bei
Änderung des internen Sollwerts.
Der externe Sollwert SP.rS wird nicht im EEPROM gespeichert.
Der Sollwertgradient ist beim Einschalten gesperrt,
wenn die Selbstoptimierung aktiviert ist.
234
g. s p
22
259
g. s 2
265
xot
Multiset (Zwei Sollwerte)
Mit der Funktion MULTISET wird der interne Sollwert
festgelegt, indem auf Grundlage des Zustands eines Digitalein-
gangs oder der Vorgabe über die serielle Schnittstelle zwischen
dem Sollwert 1(SP.1) und dem Sollwert 2 (SP.2) gewählt wird.
Der Übergang von Sollwert 1 nach Sollwert 2 kann mit
einem Gradienten erfolgen: Der Parameter G.SP bestimmt die
Geschwindigkeit, mit der Sollwert 1 angefahren wird, und der
Parameter G.S2 bestimmt die Geschwindigkeit, mit der Sollwert
2 angefahren wird.
Die Funktion MULTISET wird mit dem Parameter hd.1
aktiviert; hierbei wird automatisch auch die Funktion Gradient
aktiviert.
Die Wahl zwischen Sollwert 1 und Sollwert 2 kann mit LEDs
signalisiert werden.
191
hd. 1
230
SP. 1
482
231
SP. 2
483
80397M_MSW_GFX4-GFXTERMO4_08-2018_DEU
g.sp
ungleich
R/W Sollwertgradient
R/W Sollwertgradient relativ zu SP2
R/W Wahl der Funktionen für die Fließkanäle
Aktivierung Multiset Steuerung des
R/W
Geräts über serielle Schnittstelle
R/W Sollwert 1
R/W Sollwert 2
AL
Absolutalarm
Bezogen auf den
aktuellen Sollwert
Inverser Alarm
Direkter Alarm
Sollwert < AL
0.0 ...999.9 Skaleneinheiten/min
Skaleneinheiten/s; siehe SP.r
0.0 ...999.9 Skaleneinheiten/min
Skaleneinheiten/s; siehe SP.r
Tabelle: Funktionen für die Fließkanäle
Stellgradbegrenzung
Freigabe bei instabilem
Fließkanäle Istwert
0 FA.P
1 X Mittlere Leistung
2 FA.P
3 X FA.P
4 FA.P
5 X Mittlere Leistung
6 FA.P
7 X FA.P
+8 Aktivierung GS.2
FA.P – siehe Alarme bei Fühlerbruch oder Anschlussfehler (SBR-ERR).
(*) Wenn der Sollwertgradient eingegeben wurde.
SP
SP2
SP1
ON
IN1
LOC/REM
Tabelle: Multiset
Aktivierung Aktivierung
Multiset Virtuelles Instrument
0
1 X
2 X
3 X X
+16 für Regelung Heizen/Kühlen Ctr: Stromwandler an Ausgang Kühlen angeschlossen
Sollwertprofil
Zeit (min oder s)
Auslöseverzögerung
(Parameter HY.n)
Freigabe Softstart
Vorheizen
X
X
X
X
SP1
(*)
SPrem
t
ON
0,0
0,0
0
t
t
0
100
200
