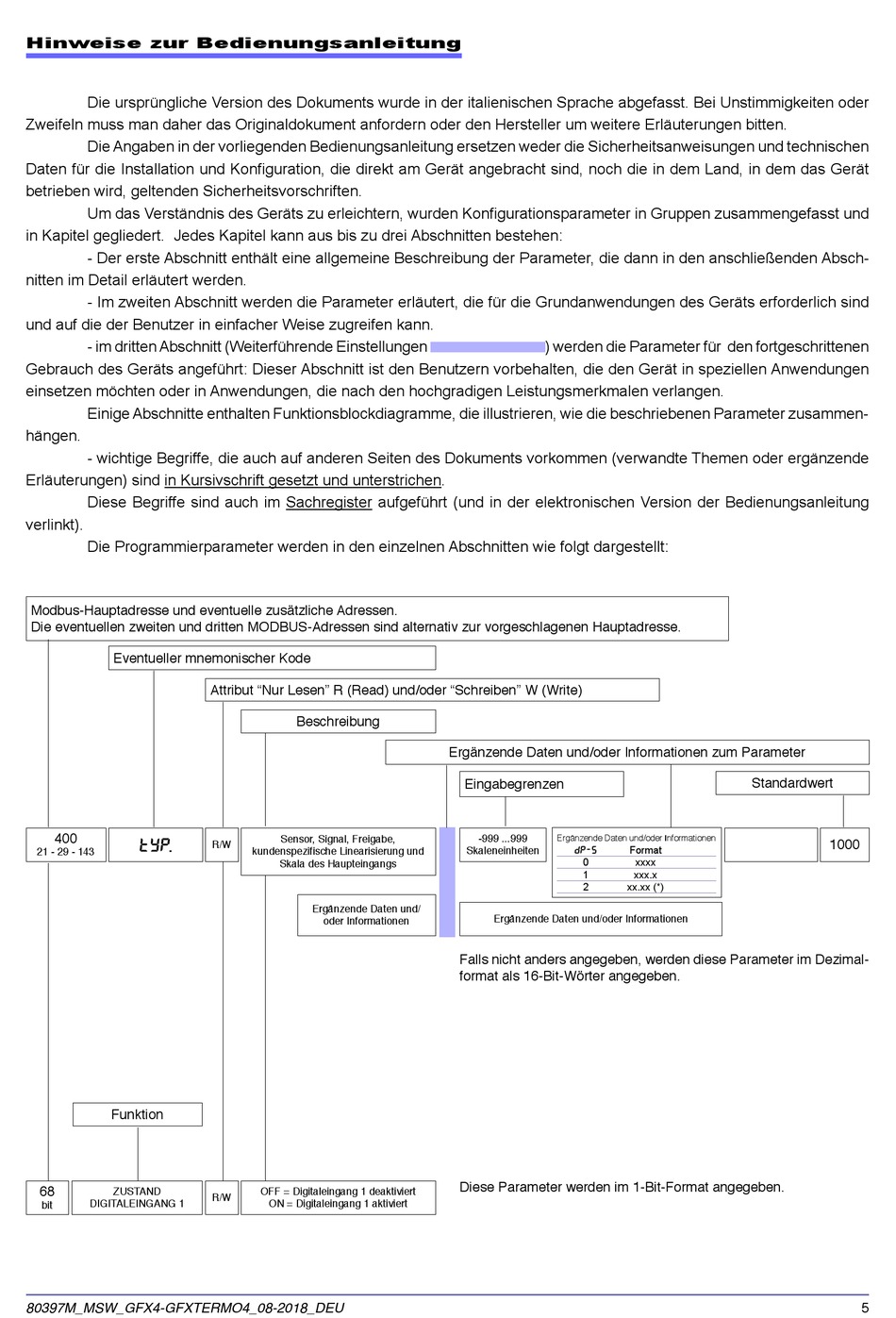

Hinweise zur Bedienungsanleitung

Die ursprüngliche Version des Dokuments wurde in der italienischen Sprache abgefasst. Bei Unstimmigkeiten oder
Zweifeln muss man daher das Originaldokument anfordern oder den Hersteller um weitere Erläuterungen bitten.
Die Angaben in der vorliegenden Bedienungsanleitung ersetzen weder die Sicherheitsanweisungen und technischen
Daten für die Installation und Konfiguration, die direkt am Gerät angebracht sind, noch die in dem Land, in dem das Gerät
betrieben wird, geltenden Sicherheitsvorschriften.
Um das Verständnis des Geräts zu erleichtern, wurden Konfigurationsparameter in Gruppen zusammengefasst und
in Kapitel gegliedert. Jedes Kapitel kann aus bis zu drei Abschnitten bestehen:
- Der erste Abschnitt enthält eine allgemeine Beschreibung der Parameter, die dann in den anschließenden Absch-
nitten im Detail erläutert werden.
- Im zweiten Abschnitt werden die Parameter erläutert, die für die Grundanwendungen des Geräts erforderlich sind
und auf die der Benutzer in einfacher Weise zugreifen kann.
- im dritten Abschnitt (Weiterführende Einstellungen
Gebrauch des Geräts angeführt: Dieser Abschnitt ist den Benutzern vorbehalten, die den Gerät in speziellen Anwendungen
einsetzen möchten oder in Anwendungen, die nach den hochgradigen Leistungsmerkmalen verlangen.
Einige Abschnitte enthalten Funktionsblockdiagramme, die illustrieren, wie die beschriebenen Parameter zusammen-
hängen.
- wichtige Begriffe, die auch auf anderen Seiten des Dokuments vorkommen (verwandte Themen oder ergänzende
Erläuterungen) sind in Kursivschrift gesetzt und unterstrichen.
Diese Begriffe sind auch im Sachregister aufgeführt (und in der elektronischen Version der Bedienungsanleitung
verlinkt).
Die Programmierparameter werden in den einzelnen Abschnitten wie folgt dargestellt:
Modbus-Hauptadresse und eventuelle zusätzliche Adressen.
Die eventuellen zweiten und dritten MODBUS-Adressen sind alternativ zur vorgeschlagenen Hauptadresse.
Eventueller mnemonischer Kode
400
tYP.
21 - 29 - 143
Funktion
68
ZUSTAND
DIGITALEINGANG 1
bit
80397M_MSW_GFX4-GFXTERMO4_08-2018_DEU
Attribut "Nur Lesen" R (Read) und/oder "Schreiben" W (Write)
Beschreibung
Sensor, Signal, Freigabe,
R/W
kundenspezifische Linearisierung und
Skala des Haupteingangs
Ergänzende Daten und/
oder Informationen
OFF = Digitaleingang 1 deaktiviert
R/W
ON = Digitaleingang 1 aktiviert
) werden die Parameter für den fortgeschrittenen
Ergänzende Daten und/oder Informationen zum Parameter
Eingabegrenzen
-999 ...999
Ergänzende Daten und/oder Informationen
Skaleneinheiten
dP_S
0
1
2
Ergänzende Daten und/oder Informationen
Falls nicht anders angegeben, werden diese Parameter im Dezimal-
format als 16-Bit-Wörter angegeben.
Diese Parameter werden im 1-Bit-Format angegeben.
Standardwert
Format
xxxx
xxx.x
xx.xx (*)
1000
