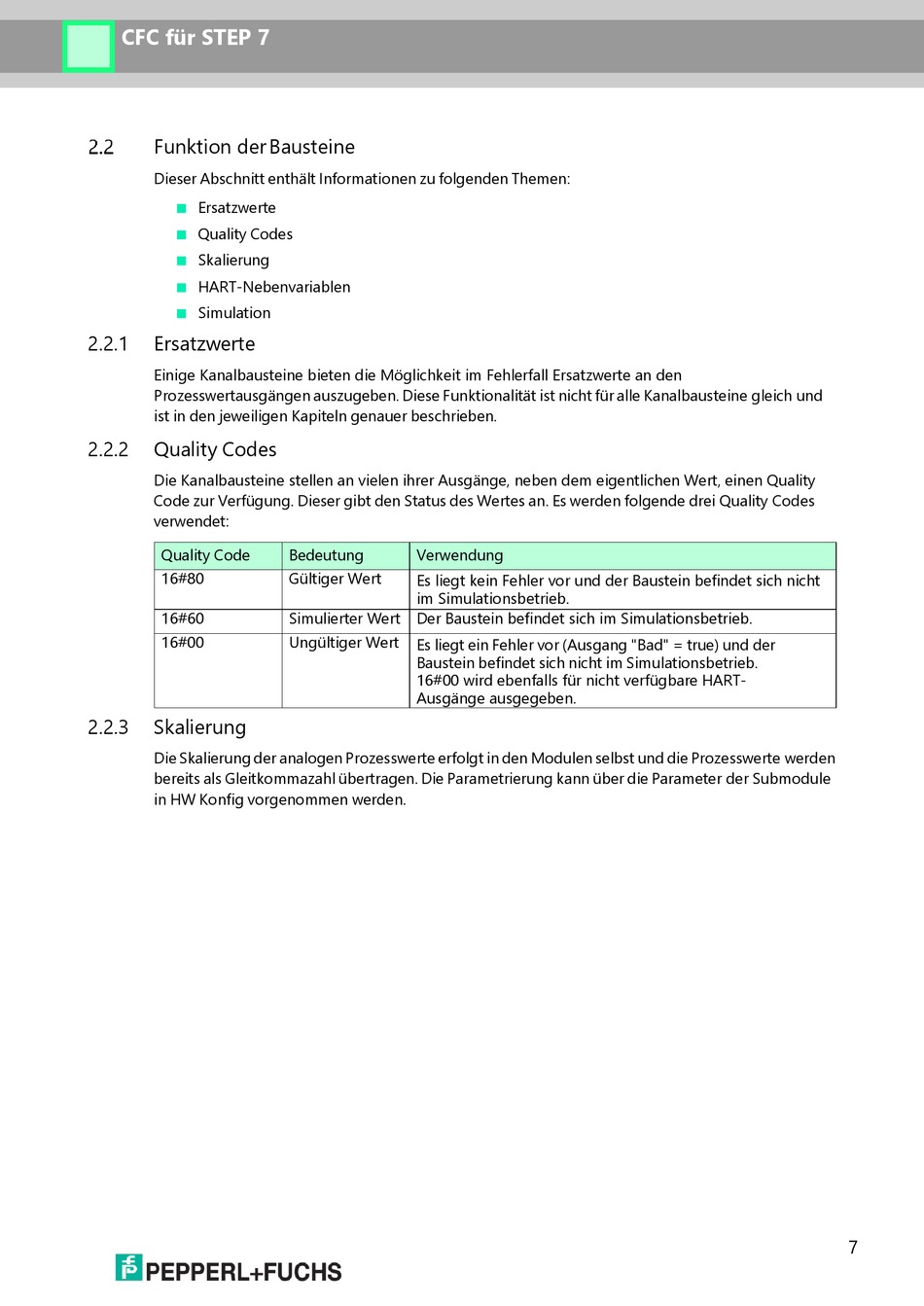

CFC für STEP 7
Funktion der Bausteine
Dieser Abschnitt enthält Informationen zu folgenden Themen:
Ersatzwerte
Quality Codes
Skalierung
HART-Nebenvariablen
Simulation
2.2.1
Ersatzwerte
Einige Kanalbausteine bieten die Möglichkeit im Fehlerfall Ersatzwerte an den
Prozesswertausgängen auszugeben. Diese Funktionalität ist nicht für alle Kanalbausteine gleich und
ist in den jeweiligen Kapiteln genauer beschrieben.
2.2.2
Quality Codes
Die Kanalbausteine stellen an vielen ihrer Ausgänge, neben dem eigentlichen Wert, einen Quality
Code zur Verfügung. Dieser gibt den Status des Wertes an. Es werden folgende drei Quality Codes
verwendet:
Quality Code
16#80
16#60
16#00
2.2.3
Skalierung
Die Skalierung der analogen Prozesswerte erfolgt in den Modulen selbst und die Prozesswerte werden
bereits als Gleitkommazahl übertragen. Die Parametrierung kann über die Parameter der Submodule
in HW Konfig vorgenommen werden.
Bedeutung
Verwendung
Gültiger Wert
Es liegt kein Fehler vor und der Baustein befindet sich nicht
im Simulationsbetrieb.
Simulierter Wert Der Baustein befindet sich im Simulationsbetrieb.
Ungültiger Wert
Es liegt ein Fehler vor (Ausgang "Bad" = true) und der
Baustein befindet sich nicht im Simulationsbetrieb.
16#00 wird ebenfalls für nicht verfügbare HART-
Ausgänge ausgegeben.
7
