CFC für STEP 7
CFC
Im CFC Plan kann der Kanalbaustein durch einen Rechtsklick auf "PV_In" > "Verschaltung zu
Operand" mit dem gewünschten Symbol verschaltet werden.

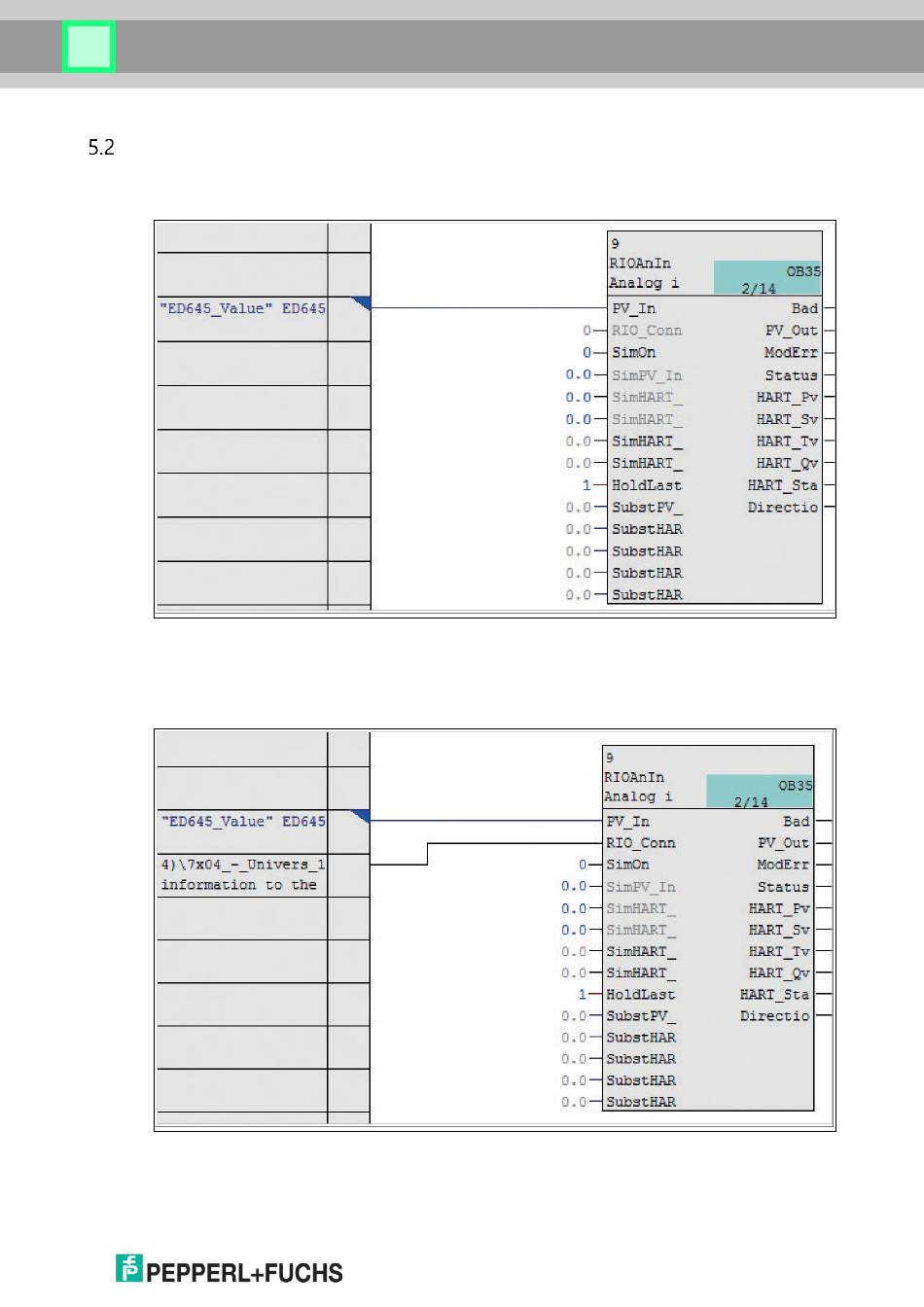

Abbildung 5.4
Verschaltung eines Kanalbausteins mit einem Symbol
Durch Übersetzen mit der gewählten Option "Baugruppentreiber erzeugen" wird der Treiberwizard
ausgeführt, der automatisch in den @-Plänen alle benötigten Bausteine und Verschaltungen einfügt
und den Eingang "RIO_Conn" des Kanalbausteins mit dem zugehörigen Modulbaustein verschaltet.
Abbildung 5.5
Der Eingang "RIO_Conn" wurde durch den Treiberwizard mit dem zugehörigen
Modulbaustein verschaltet
